3、 完成导入后，可以看到所有元件框都偏离元件所在的位置，这都是正常情况，因为贴片机
的坐标原点与 AOI 的坐标原点不同，我们可以按照以下方式进行调整。
任意选择一个由 CAD 文件形成的独立的元件框，在 PCB 上找到这个框所对应的元件，在缩
略图窗口单击右键选择全选，然后在主窗口中以刚才找到的那一点为基准，对元件框进行
整体移动，对准一个元件框即可对准所有的元件框。
4.8 镜头优化
初始标准建立完成后，系统要对所有要检测的元件框分配镜头，即电脑会根据元件框的分
布来计算出一个最短的镜头拍摄路径将所有的元件检测框串接起来。操作方法为：单击菜单栏
“编辑”，在下拉菜单中选择“镜头优化”，系统会自动完成优化。
注意：1、如果在编程过程中，有的标准的框画得太大超出了一个镜头所能拍摄的范围（一
般注册标准，画框的大小不能超出 FOV 的 2/3），或者所画的元件框不在我们最初定义的 PCB 尺
寸的范围之内，系统会自动提示有多少元件未能分配镜头，这时需要我们检查元件标准及位置，
对不满足要求的元件标准进行修改后再重新进行镜头优化。
3、每次对程序进行修改时，如果有增加或删除检测框，一定要重新进行镜头优化。
4.9 调试程序
调试程序的过程就是要对元件及焊点设置的相关参数进行校正，部分通过权值分析技术的
测试内容需要通过人为的判断，统计系列的 OK 样品计算出元件的允许偏差，形成有特定误差范
围的标准，从而达到自动检测的效果。而要达到检测效果，必须要统计一系列的 OK 样板（一般
在20块左右），人为的判断其合格与否，这样系统才能通过统计计算出一个比较接近现场工艺
水平的测试标准。
具体的操作方法为：单击模式设置标志 ，弹出如下对话框，将模式设置为“全部学习”（暂
停模式默认不改动）“测试正确自动定位”，确定后开始测试，测试两块板后将自动定位改成“不
自动定位，然后继续学习，学习 20 块后，改为“限量学习”（100 次）、“错误暂停”直到程序
测试稳定（判别标准为在测试过程中需要人为的判断在十次以下）
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
46
振华兴科技
VCTA-B486 操作手册
VCTA

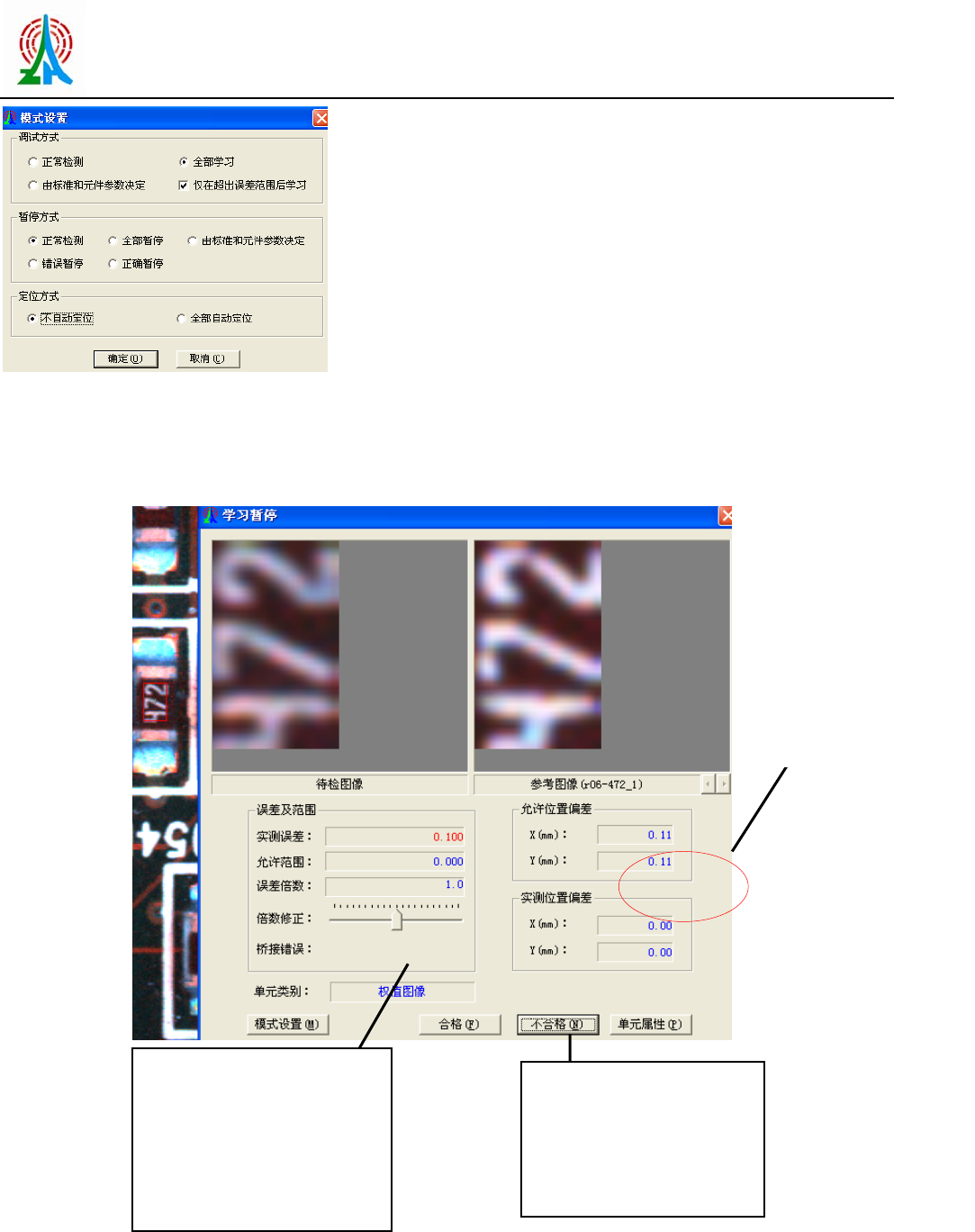

4.10 调试技巧
①全部学习：按照上一点将“全部学习” 模式设置好后，单击操作窗口“测试”键，开
始测试，在测试过程中会弹出如下对话框，如下图所示：
◆注意：第一次调试时要小心仔细，切不可匆忙，通过第一次调试可以检查注册
的标准是否规范，元件的链接是否有误，元件的角度是否正确等，便于修正。
系统根据元件的大
小尺寸自动计算元
件到允许偏差范围
观察待测元件与标准图是
否相同，相同则点“合格”，
不相同或有缺陷则点“不
合格”，通过人的指令来判
断元件是否符合要求
误差倍数的的调整可以控制
标准的误差范围，来达到理
想的检测效果，但要注意一
般情况下要慎用此功能，一
般用于程序稳定后部分元件
标准的微调
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
47
振华兴科技
VCTA-B486 操作手册
VCTA
② 限量学习+错误暂停 程序的稳定是建立在通过学习系列的 OK 样品，让所有
的标准都能够统计计算出元件及其焊点的变化规律，来实现较好的检测效果。
4.11 正常测试
程序调试完成后，将模式改为“正常检测”，如下图所示:
4.12 错误图片的查看
每块板测试完成后都会自动弹出缺陷图片的对话框，如下图所示，有如下几个位置点提示：
1、当前 NG 元件和标准图
2、当前测试 PCB 板的面及 NG 总数
3、NG 点在 PCB 板的详细位置
4、NG 点在缩略图上的具体位置并以所设定的错误元件的颜色来显示错误点
5、点击界面上的翻页键来翻看不同 NG 点的位置， 分别代表到第
一页、后翻、前翻、到最后一页。或者使用键盘上的左右光标进行前后翻页。
6、在设备测试的同时，可以翻看上一次测试的 PCB 板的 NG 图片，以节省看板耽误
的时间。保留的所测试 PCB 板的 NG 图的页面数可以在系统设置里面进行设置（具
体设置方法见 71 页“NG 页面的设置”）
