联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
72
振华兴科技
VCTA-B486 操作手册
VCTA

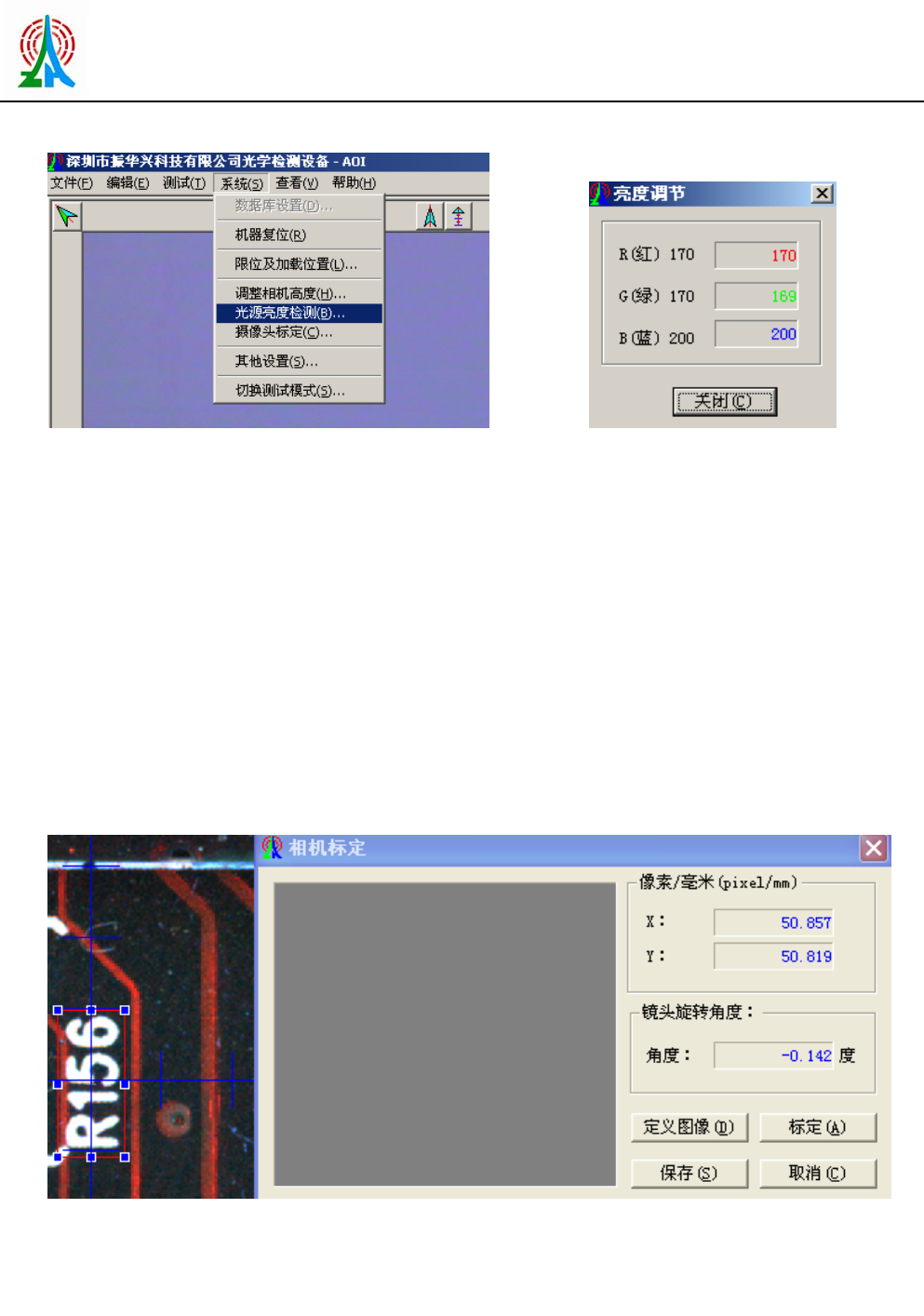

如图示：
6.5 摄像头标定
镜头标定主要是用于测试及记录摄像机准确的分辨率和安装角度。本设备摄像机的标准分
辨率为 25 微米/像素，角度为零。在摄像机的安装过程中，因设备装配的微小差异，可能令摄
像头偏斜。正确的进行摄像头标定，是令摄像头准确的抓取图像和定位框准确定位的一个重要
保证。
摄像头标定一般是选取 PCB 板板面上的字符或定位孔来进行标定，注意所标定图像周围要
没有类似形状的图像，否则可能导致标定的参数不准。
操作方法如下图所示：
将标定定位框调整到合适大小后，点击定义标定图像，然后再点击标定即可。镜头标定
完成后，点击保存结果，标定过程完成。标定值正常情况下是在 48.5 到 51.5 之间。
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
73
振华兴科技
VCTA-B486 操作手册
VCTA
第七章 系统的安装及恢复
7.1 系统的安装
系统的安装步骤如下：
1、安装光盘里面的 windows 2000 高级服务器版的系统（在维护光盘中为第 2 项）
2、安装显卡驱动程序，路径为：光盘\ DRIVERS \ DISPLAY \ NVIDIA_001 \ NVIDIA \
93.71
（NVIDIA GeForce 8500GT 的显卡驱动为 158.19）设置屏幕分辨率 1440X900，频率为
60HZ
3、安装主板相关驱动（包括芯片组 CHIPSET，声卡 AUDIO，网卡 LAN）路径： DRIVERS \
MAINBOARD \ P5B_SE，运行 SETUP，将里面的三项安装（每一板块安装后都按提示重新
启动）
4、（运动控制卡驱动）鼠标右键“我的电脑” →硬件→设备管理器→ PCI（现在应该只有
一个带 PCI 的没有安装） →右键，重新安装驱动→指定位置→光盘: \ DRIVERS \
MOVECTRL \ LEISAI \ DMC2410V1.0 \ DRIVER \ DMC2410.安装完成后直接从光盘里面
进入文件 光盘: \ DRIVERS \ MOVECTRL\ LEISAI \ DMC2410V1.0 \ DRIVER，运行 REGIST2K,
重启,运动控制卡安装 OK
5、（图像采集卡驱动）鼠标右键“我的电脑” →硬件→设备管理器→多媒体控制器（也是
唯一打问号的未安装驱动） →右键，重新安装驱动→指定位置→光盘: \DRIVERS \
IMAGEBOARD \ PIXCI \ DRIVERS \ WIN2K \ EPIXXCW2 ,选择后安装即可。
6、直接进 光盘:\DRIVERS\DOG（加密狗驱动）双击安装即可
7、安装 AOI 软件，进入 光盘:\VCTA_SETUP，选择与设备型号相应的安装包安装软件
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
74
振华兴科技
VCTA-B486 操作手册
VCTA
7.2 系统的恢复
本设备在出厂前都做了一个系统备份文件置于电脑 F 盘的名为 BACKUP 的文件夹中（后
缀为 GHO），当系统出现不明故障时可以通过 GHOST 软件恢复系统的形式来处理，随机配送的光
盘里面有 GHOST V8.2 软件，具体操作方式如下：
通过光盘启动电脑→弹出光盘信息时选择 GHOST V8.2(维护光盘中为第四项) →选择
Local →Partition →Form Image （见图例 7-1）→在下拉菜单中选择 F：1.4 →选择 BACKUP
→选择后缀名为 GHO 的文件→在弹出的窗口中选择第一个分区（图例 7-3），然后按照系统提示
完成系统恢复即可
7-1 7-2
7-3
