在工具栏中选择勾画器件下排插绘制→选择[IC 短路],调整对比度时看左边的图像清晰为
准.(见下列图示)

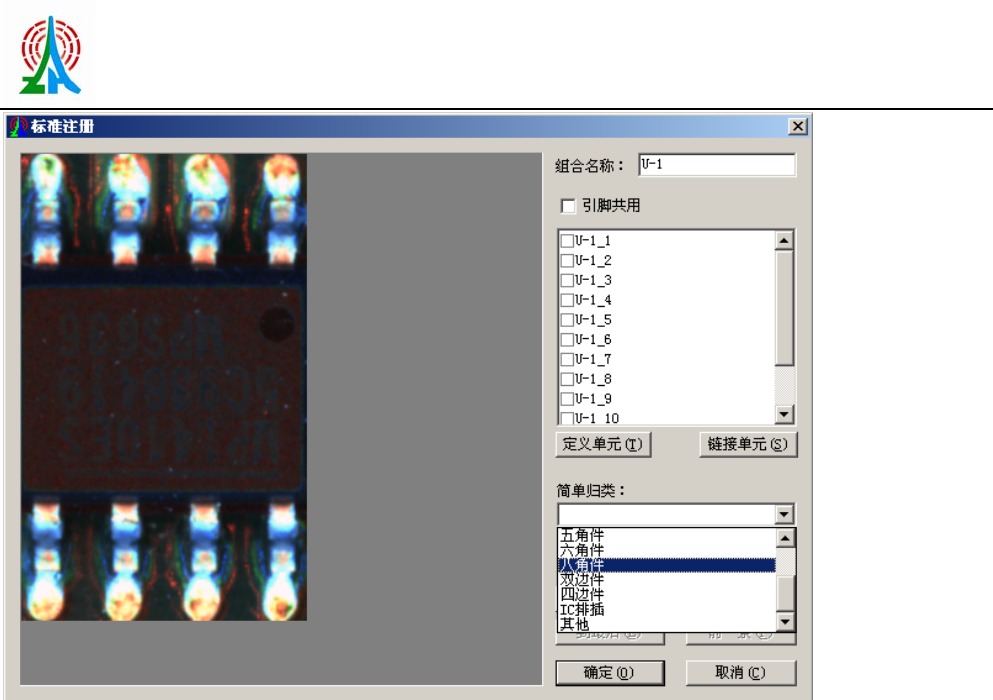

在单元注册窗口选择 IC 短路(I)将会弹出如下(IC 桥接分析)窗口,在右边 IC 引角上①图绘制第
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
41
振华兴科技
VCTA-B486 操作手册
VCTA
一个参考引角,点击[定义参考引脚(D)] 将会对其他引角扩展 2 图,如扩展偏多或偏少把脚距倍
率改大即可.
在绘制完 IC 检测框将所画的元件框全选,单击右键选择“合并成整体”如下右图.
在合并成整体后,使用快捷键 ALT+R 或在所画的元件框内单击右键选择“合并注册”，如下右图
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
42
振华兴科技
VCTA-B486 操作手册
VCTA
③ 标准命名规则：
电阻：R+元件尺寸+元件本体丝印（0402 及以下的元件无丝印用序号代替），如：丝印为“103”，
大小为 0603 的电阻，则可命名为 R0603-103；0402 的电阻可以命名为 R0402-01……
电容：C+原件尺寸+本体丝印（序号），如 C0603-106，C0603-01，C0805-03……
电感：L+本体丝印（序号）
排阻：RN+本体丝印（序号）
三极管：Q+本体丝印（序号）
IC：IC 部分特征文字+序号
4.7.2 多角度元件标准的制作
首先选中所需要注册的标准模型→在元件处画一个元件框→在框内单击右键选择修改角
度或者使用快捷键进行角度旋转，R 为逆时针方向旋转，T 为顺时针方向旋转→调整到标准框的
方向位置与元件的位置关系吻合→修改元件本体框和附属框的大小→注册标准
【注意：1、无论元件在 PCB 板上是什么角度贴装，在注册标准时都是自动以水平方式放置，
在标准库中的存在也是以水平方式放置。
2、对于多角度的（除 0°90°180°270°外的角度）的标准，从标准库中拖拽出来
不能执行自动定位，需要执行手动旋转。）
