如上图这种情况，因为上图焊点光线被遮所以颜色是暗黑色的，如用颜色提取焊点颜色
不好提取，而且每块板可能光线遮注的程度不一样，所以在我们看来是 ok 情况下也会经常报
NG 也很难调试，所以这种情况我们直接用权值图像，直接确定即可。
4．OCR/OCV（专门针对丝印检测）

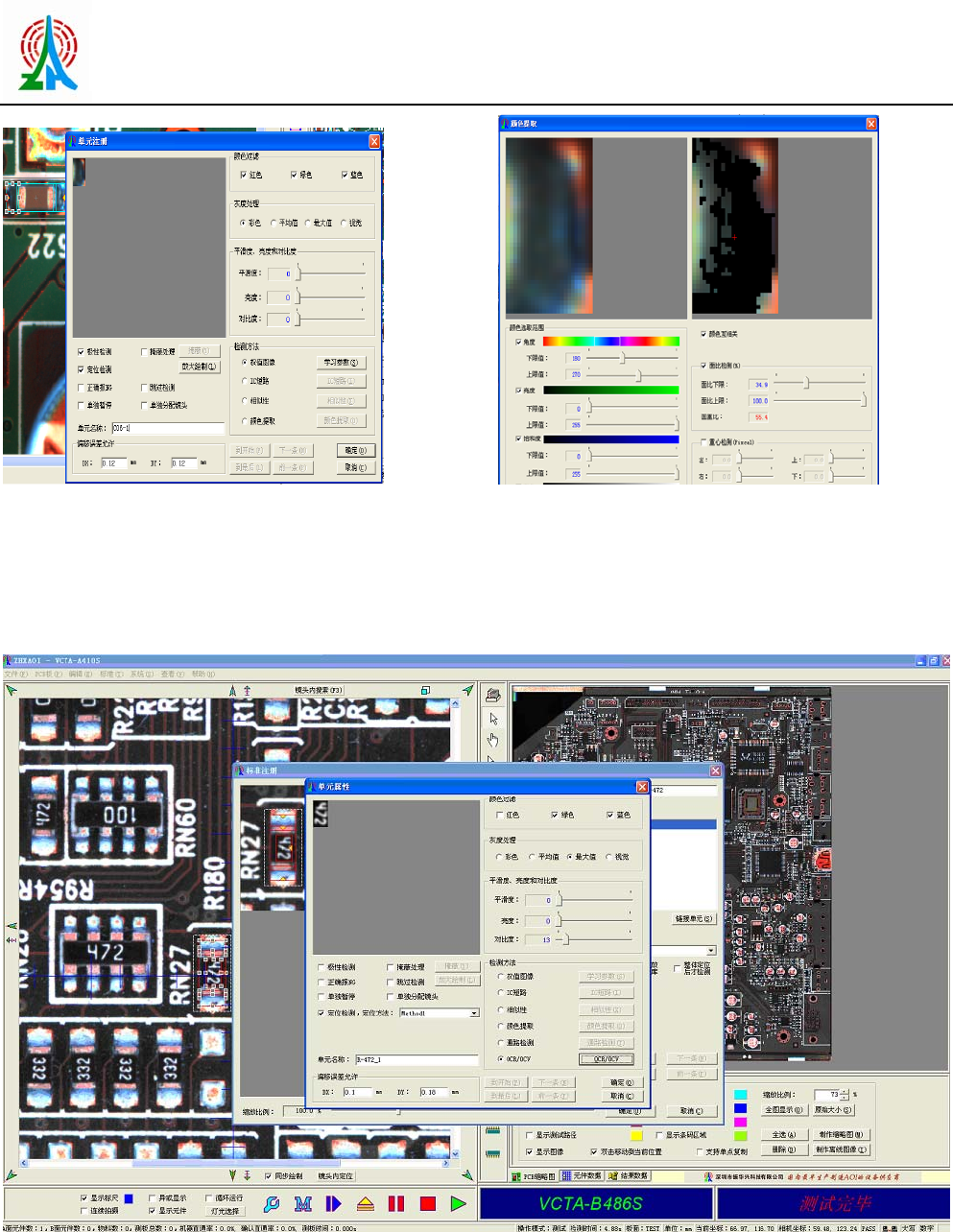

图1
a).用 OCR 功能测试字符时，一般去掉红色，用最大值，然后调节平滑度,亮度和对比度，目的
是字符变清晰和去掉其他颜色的干扰。见图 1
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
32
振华兴科技
VCTA-B486 操作手册
VCTA

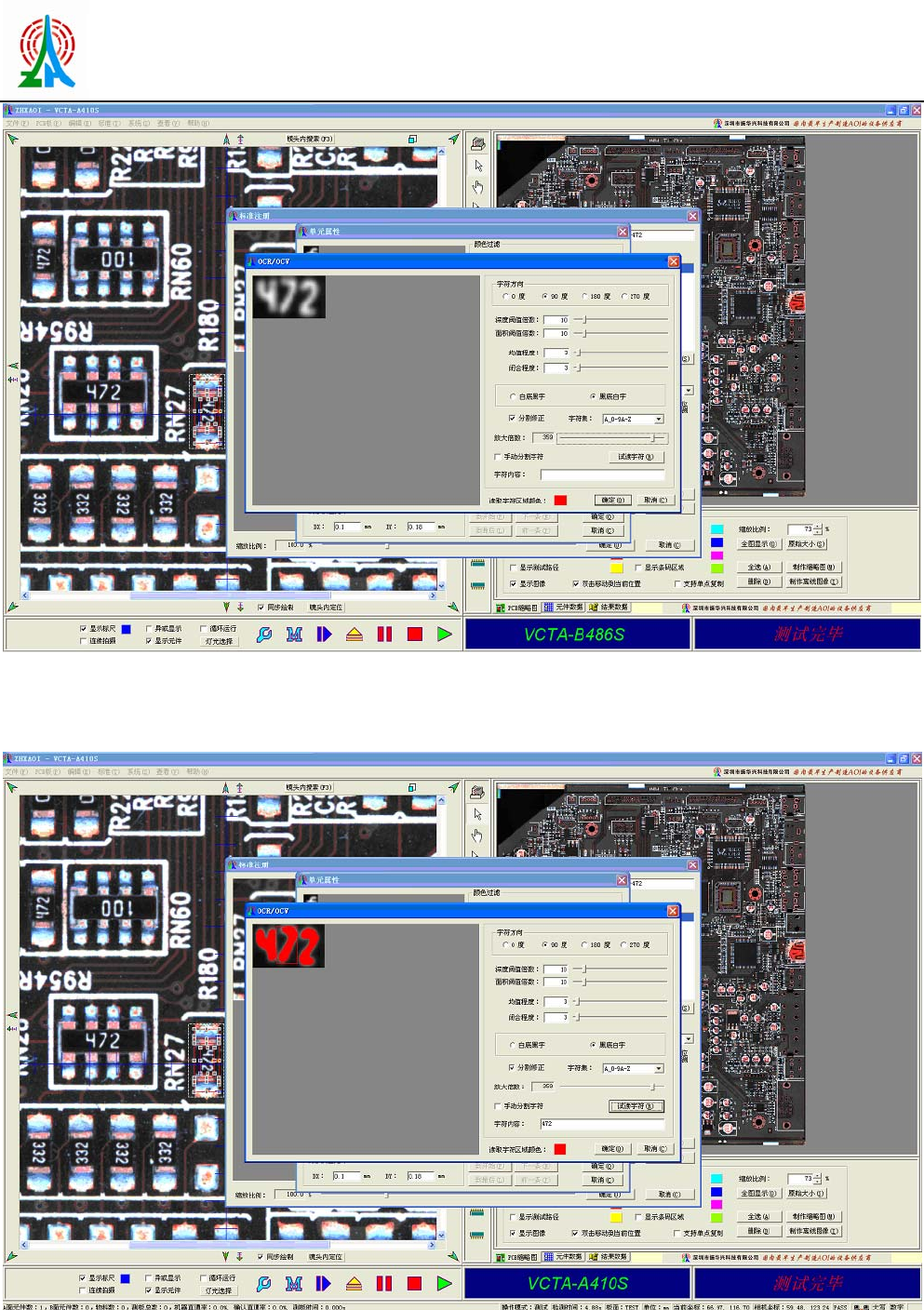

图2
b).字符处理清晰后，再把字符调到正的水平方向，选择下是白底黑字还是黑底白字，然后把字
符放大到一定倍数。如图 2
图3
c).字符放大后，画框框住字符其中一个字，点试读字符后就行了。如图 3
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
33
振华兴科技
VCTA-B486 操作手册
VCTA

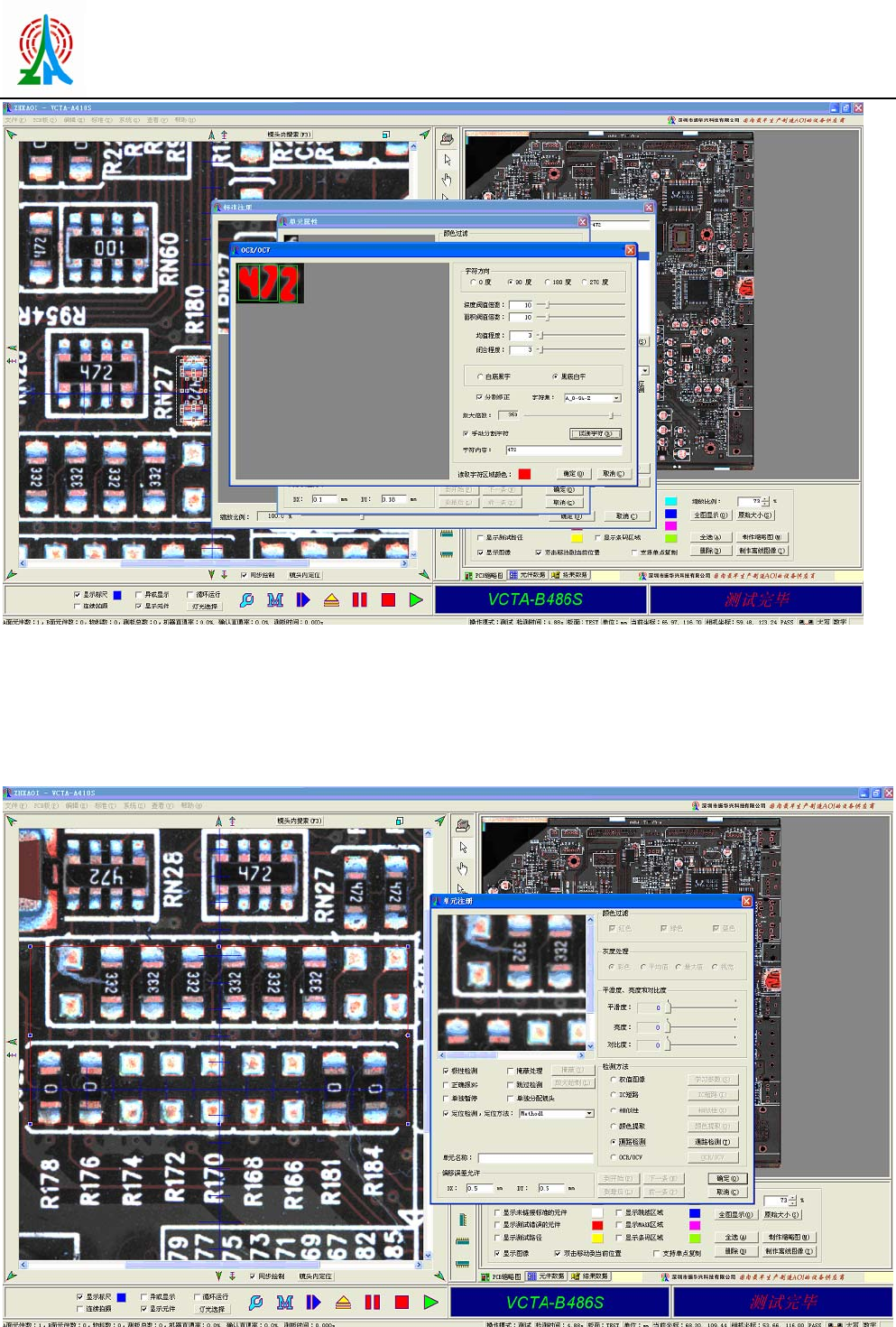

图
4
d).如果读不出字符，可以点上手动分割字符后再把字符中的每个字都框起来，再点试读字符。
如图 4
5．通路检测（专门针对比较密集的元件间短路检测）
