数据平移到目标板后，在选择框内点击鼠标右键，选择“数据块旋转”弹出右图所示对话
框，选择需要旋转的角度，确定即可。
同理，也可以用上述右键提示栏中的相关选项进行数据块与原始数据块上下或左右数据的
镜像操作。
4.16.3 屏蔽测试
在正常的检测过程中常会遇到某些板因为生产或来料的原因而报废，这样就很可能导致测
试过程中会出现大量的误判，从而影响测试速度。对于这种情况我们可以利用软件里面专有的
屏蔽测试功能。可以对测试的部分位置进行屏蔽，屏蔽之后进行镜头优化，屏蔽处将不分配镜
头路径。如不重新优化镜头，其路径不会改变，屏蔽的区域仍然有镜头分配，但是这一区域的
NG 将不会报出。
屏蔽的操作方法如下

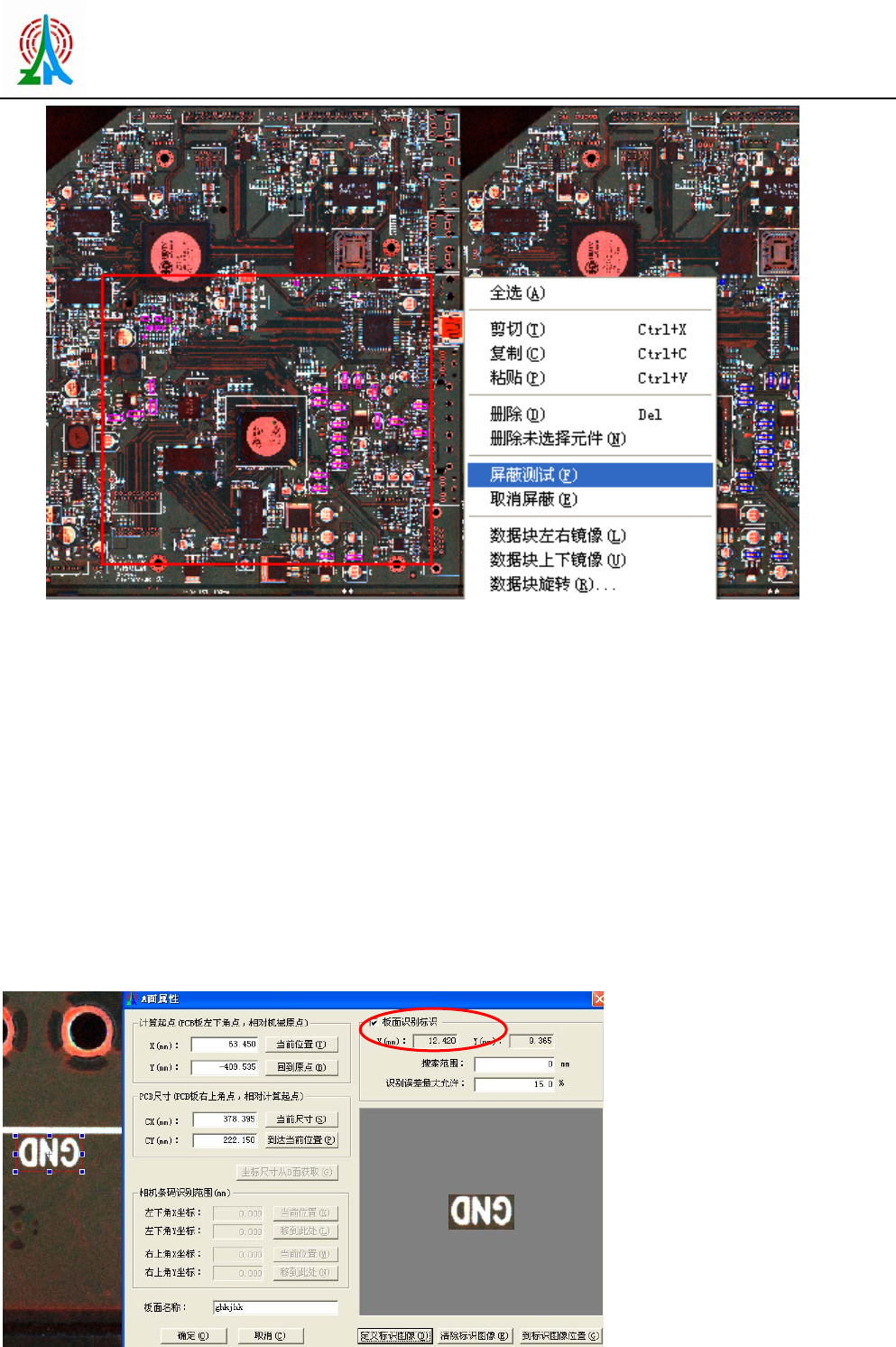

首先要将整块板全图显示在缩略图窗口→勾选允许选择功能→在缩略图上将需要屏蔽的部分
用选择框选中→在选择框内单击鼠标右键→在弹出的菜单内选择“屏蔽测试”→正常进行测试
如下图所示：
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
58
振华兴科技
VCTA-B486 操作手册
VCTA
4.17 双面板测试
在 SMT 的生产过程中经常会遇到两边都有贴装元件，两边都需要检测的 PCB 板，对于这种
板我们除了可以用常规的方式进行编程检测，也可以使用双面板测试功能来进行测试。但要求
是在制作程序初就是将 PCB 板的两个面在同一个程序里面。该测板方式是根据在制作程序时设
置板面的识别标志来识别板面，自动切换成相应的板面程序来完成测试。
其操作步骤如下：
1、在工具栏的“编辑”里面打开“程序设置”，并在“板面标志识别图像”这一栏中打上勾
2、用弹出的红色小框框住该面某一识别点，然后点击“定义图像”（丝印、MARK 点都可以作为
识别点，但是 A、B 面不要在同样的位置设置同样的点，以免识别错误），
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
59
振华兴科技
VCTA-B486 操作手册
VCTA

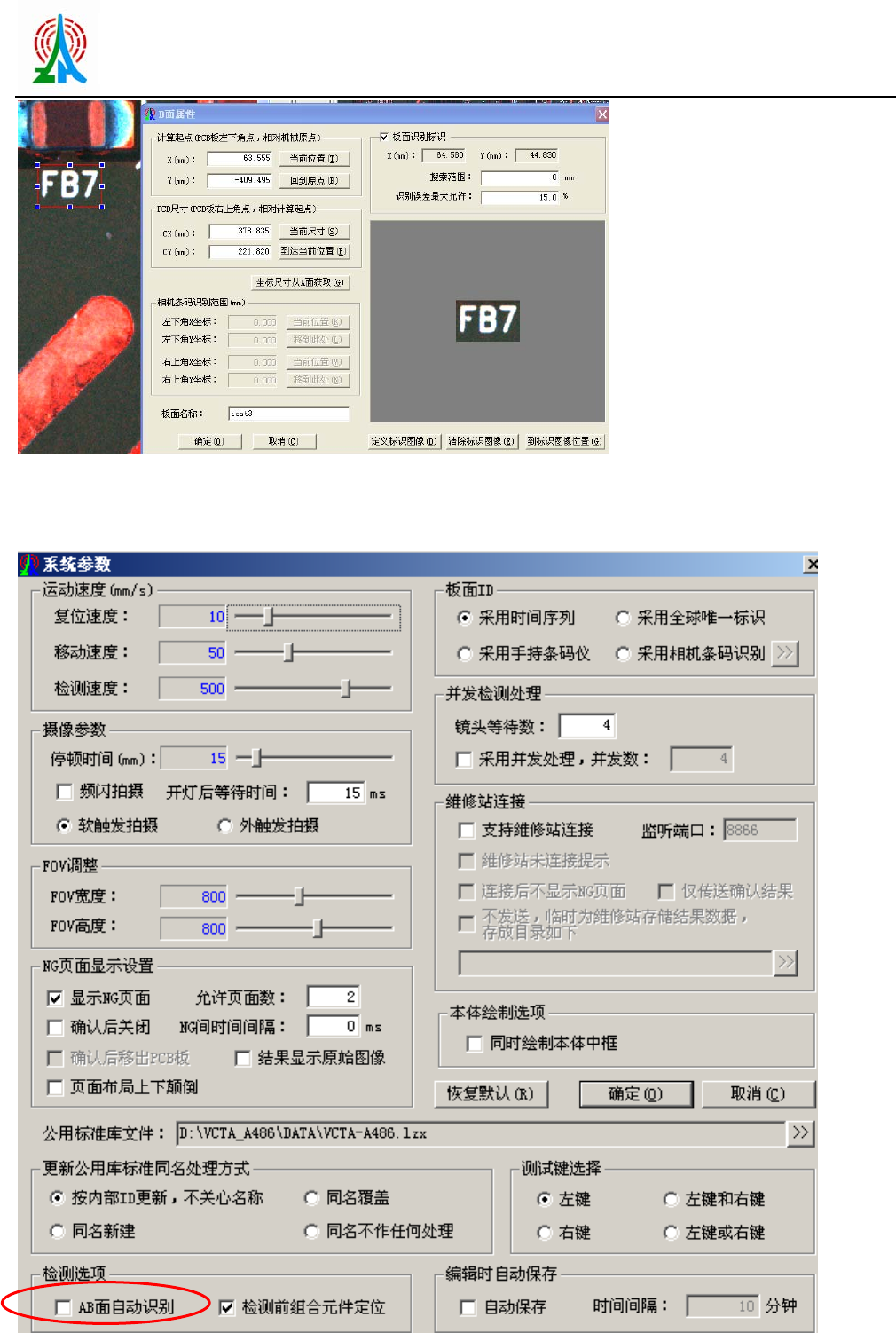

3、A、B 面的识别标志都定义好之后，从工具栏的“系统”菜单栏中打开“其他设置”，并在 AB
面自动识别“选项中打上勾，即可进行自动识别板面的测试。如下图示
