联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
20
振华兴科技
VCTA-B486 操作手册
VCTA
点击确定，即有提示“现在创建 PCB 缩略图吗”转入下一步操作。
★ 应用小贴士，机器原点是在设备出厂时就已经设定好的，而每台设备的原点不尽相
同，当在一台设备上编好的程序拷贝到另一台设备上时，需要重新设定程序的坐标原点。
4.5 创建 PCB 缩略图
缩略图是当前测试的 PCB 的缩小图像，便于全局观察、显示错误位置及进行其他相关操作。
同时，如果想镜头移动到某一位置，只需要双击缩略图上的相应位置即可。
制作方法： 在完成新建程序菜单栏的操作后，点击确定，系统会自动提示“现在创建 PCB 缩
略图吗”，点击“确定”，系统则会根据 4.5 所设定的 PCB 计算起点及尺寸来扫描 PCB 的缩略图。

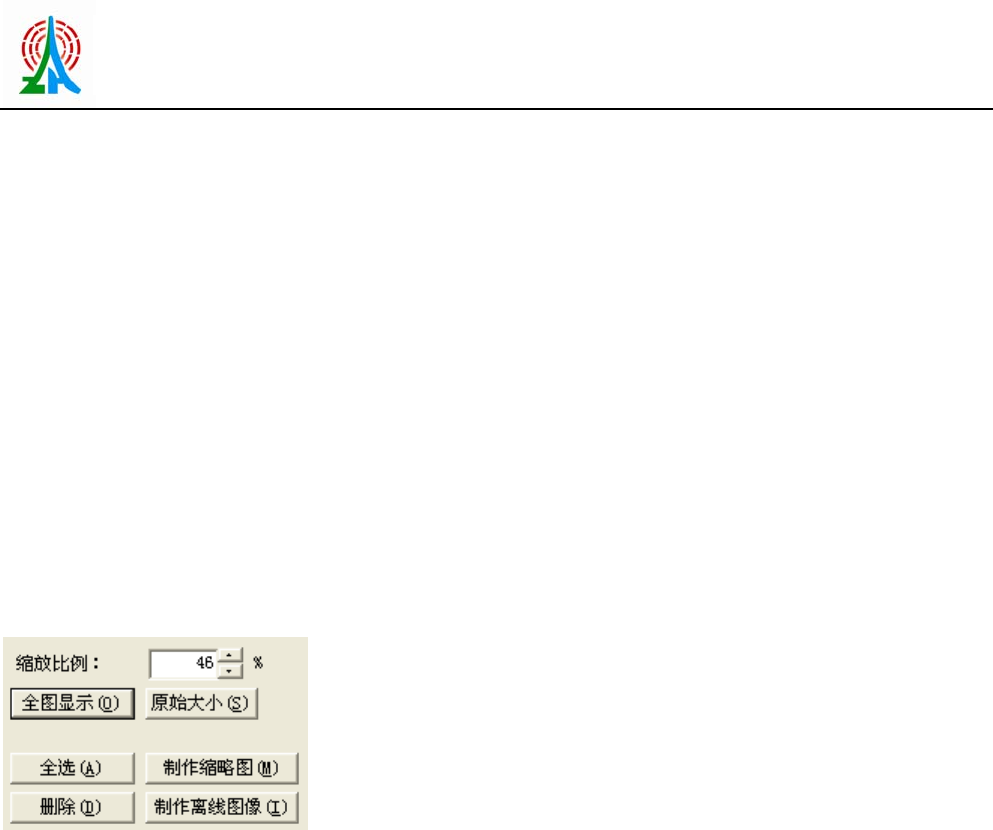

或者直接点击主窗口的“制作 PCB 缩略图”，如图示，
为了能让缩略图能完整的显示 PCB，可以选择适当的缩小比例，一般以缩略图窗口能显示整个
PCB 的图像为宜，点击“全图”可以根据窗口屏幕大小自动伸缩 PCB 缩略图，使缩略图达到最
佳的显示效果。
4.6 定义对角 MARK 点
一般在 PCB 的对角位置选择两个容易识别的点作为 MARK 点，可以是 PCB 上本身存在的 MARK
点，也可以选择板上的位置固定的孔位作为 MARK 点。
注意：1、当 PCB 上的 MARK 点经常有氧化的现象时尽量以上面的孔位来作为 MARK 点，因为本设
备对颜色的变化比较敏感，稍微有点变化可能就会导致 MARK 识别错误，而孔位的色彩
变化一般变化都比较小。（如图 1）
2、设置 MARK 点时，也不要选择临近位置有类似图像的点，以免搜索错误导致定位框
全部偏位。（如图 2）
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
21
振华兴科技
VCTA-B486 操作手册
VCTA
图 1 图 2
在完成缩略图的制作后，系统会自动提示“现在设置 MARK 点？”,选择确定后摄像头会自动移
动到检测区域的左下角（一般 MARK 都是在左下—右上这个区域），可以点击操作窗口上的方向
键移动摄像头到 PCB 板上的 MARK 点所在位置，或直接点击缩略图上的相应位置。如图示，此时
主窗口界面上将出现一 MARK 点定位框和 MARK 点信息设置框。
★ 应用小贴士：当在测试过程中发现有板通过不了 MARK 点校正时，观察一下原因，如果
是 MARK 定位框位置是正确的，只是误差值过大通过不了，可以适当调整 MARK 点误差
范围，使 MARK 校正通过，注意 MARK 误差范围最大不可超过 20%；如果是 MARK 定位框
位置错误，即搜寻不到正确的 MARK 位置时，可以适当的调整 MARK 的搜索范围，最大
不可超过 5mm。
4.7 制作程序检测框
程序的检测框是 AOI 系统识别检测区域的唯一标准，系统只检测带有检测框的区域，没有
检测框的区域将不会检测。制作程序检测框分为手工画框和 CAD 数据导入两种形式：
MARK 定位框，可以通过定
位框上的 8 个蓝色点对框的
大小形状进行调整，也可以
通过鼠标的滚珠对框的大小
进行微调。
MARK 信息设置框
一般 MARK 成像比较
清晰的尽量保持用彩
色图像，对于成像图像
模糊的可利用颜色屏
蔽和对比度亮度的综
合调整来控制，颜色达
到和周围颜色对比鲜
明且无杂色为宜。
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
22
振华兴科技
VCTA-B486 操作手册
VCTA
4.7.1 手工画框
手工画框最好按照一定的顺序，从某一区域开始逐个的画下去，以免有遗漏的，首先
确定需要画框的位置，根据需要画框的元件类型在工具栏中选择相应的形状，工具栏分别代表
的元件类型为：
表示标准库，单击可以调出已有的标准库，按 esc 或关闭键退出（快捷键 F4）。
表示移动，单击图标手指指向位置，摄像头就可以对准该位置。（注意：在这种模式
下元件框将不显示）
表示选择，此种模式下可以选择多个元件框。
表示可以修改已有的元件框的大小，同时也可以作为单框直接画框注册标准，用于丝
印等特殊元件单独做检测框。
表示制作 chip 件无极性电容检测框
表示制作 chip 件电阻检测框
表示制作 chip 件有极性的元器件检测框，同时也可以用来制作玻璃体二极管
表示制作三极管检测框
表示制作一边单脚形式的检测框
表示制作左右对称的四角元件检测框
表示制作五角元件检测框
表示制作六角元件检测框
表示制作 8 角元件检测框
表示制作 SOP 形式的 IC 的检测框（只能应用于两边焊点形状规则且能在主窗口区域
一个屏幕能够完整显示的 SOP）
