联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
55
振华兴科技
VCTA-B486 操作手册
VCTA
显示图像为默认选择项，去掉对此项的选择后将不显示缩略图，一般用于方便寻找其它
各项的元件框。
⑥ 显示分区
将缩略图平均分割成一百个区域，便于寻找元件的所在区域。
⑦ 显示镜头路径
显示镜头的运行路径，是将所有注册的元件框串接起来。
⑧ 双击移动到当前位置
这个选项也是默认选择选项，在勾选的条件下，用鼠标在缩略图任何一个位置双击都可
以将镜头移动到这个位置，去掉勾选后，在缩略图上双击鼠标镜头将不会移动到所选位
置。
4.15.2 元件数据窗口
显示当前测试程序的元件数据信息，如下图所示：
元件数据窗
口，可以显示
所有元件信
息，包括元件
坐标、角度、
标准名称。同
时也可以对元
件的学习模式
进行调整
显示该 PCB 总共
有的标准数量及
在当前 PCB 板上
的用量信息
可以对元件的状
态进行设置，同
时也可以对单个
元件进行暂停的
设置
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
56
振华兴科技
VCTA-B486 操作手册
VCTA
4.16 拼板的复制与粘贴及屏蔽测试
4.16.1 平行对称的拼板复制
对平行对称的拼板的数据进行复制的过程比较简单，过程如下：
4.16.2 180 度角度对称板的数据复制与粘贴
对于数据呈 180 度对称的拼板数据的复制与粘贴，前部分的选择复制及粘贴和平行对
称的拼板操作一样，不同点在于将数据复制过来之后，仍要继续对选择框进行相关操作，如图
示

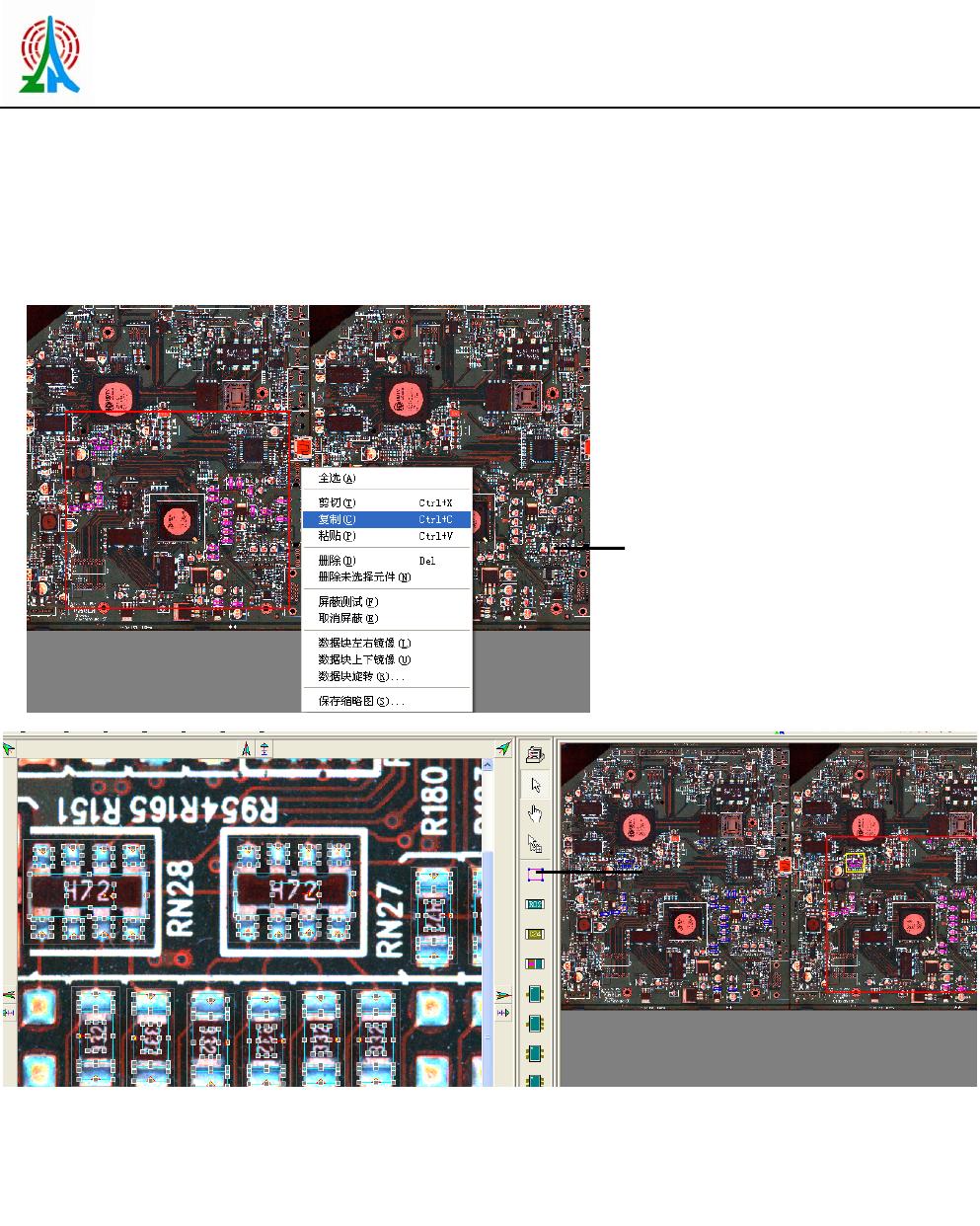

先在缩略图窗口点击右键
全选，或者直接在缩略图
上选择需要复制的部分，
然后点击鼠标右键并在弹
出窗口中选择“复制”
在复制数据的目标点，点击鼠标右键选择“粘贴”则有左图所示的选择框，移动选择框到目标点
的大概位置，然后在主窗口中以一给点为基准，调整整体框的偏位，复制完成。复制完成后一定
要进行镜头优化
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
57
振华兴科技
VCTA-B486 操作手册
VCTA

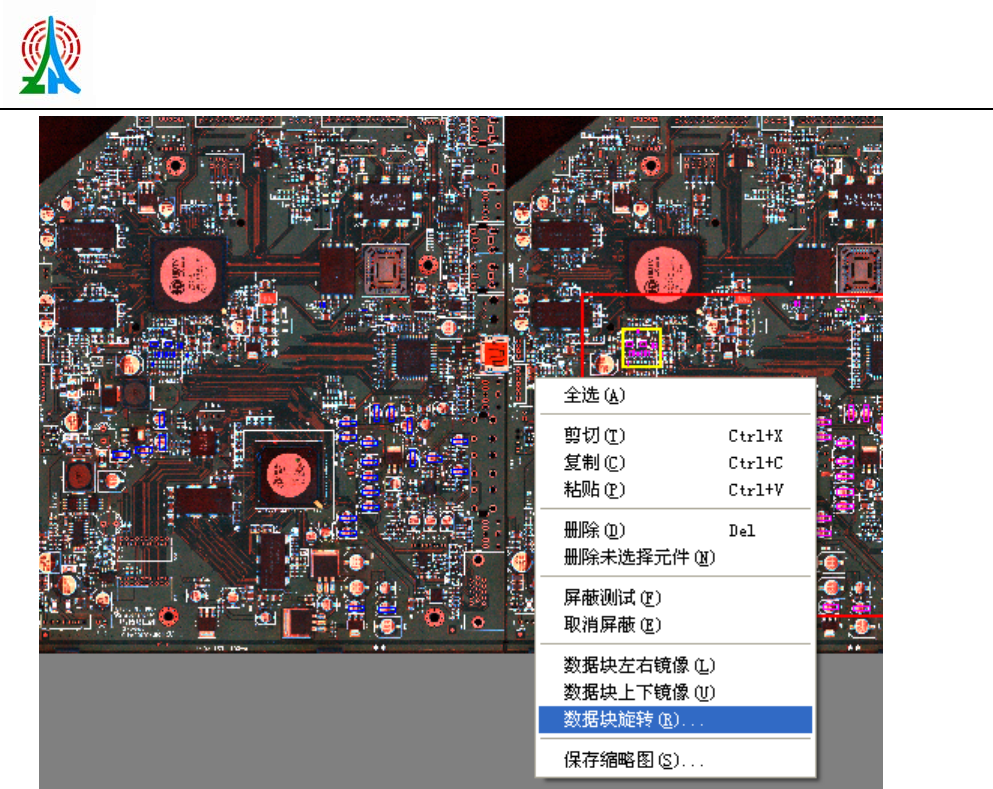

数据平移到目标板后，在选择框内点击鼠标右键，选择“数据块旋转”弹出右图所示对话
框，选择需要旋转的角度，确定即可。
同理，也可以用上述右键提示栏中的相关选项进行数据块与原始数据块上下或左右数据的
镜像操作。
4.16.3 屏蔽测试
在正常的检测过程中常会遇到某些板因为生产或来料的原因而报废，这样就很可能导致测
试过程中会出现大量的误判，从而影响测试速度。对于这种情况我们可以利用软件里面专有的
屏蔽测试功能。可以对测试的部分位置进行屏蔽，屏蔽之后进行镜头优化，屏蔽处将不分配镜
头路径。如不重新优化镜头，其路径不会改变，屏蔽的区域仍然有镜头分配，但是这一区域的
NG 将不会报出。
屏蔽的操作方法如下
首先要将整块板全图显示在缩略图窗口→勾选允许选择功能→在缩略图上将需要屏蔽的部分
用选择框选中→在选择框内单击鼠标右键→在弹出的菜单内选择“屏蔽测试”→正常进行测试
如下图所示：
