联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
17
振华兴科技
VCTA-B486 操作手册
VCTA
第四章 测试程序的制作
4.1 调整 PCB 的固定治具
令 X/Y 平台回到加载位置,用手松动固定 PCB 压扣上的固定螺母,调整活动边夹条，使 PCB
板可以放到位置固定而不晃动，（注意元器件高度不得超过 30mm）。
★ 应用小贴士：在测试稳定后突然出现误判多时，主要原因可能是 PCB 板未固定好，可通
过 MARK 校正的形式来观察 MARK 位置及元件框是否偏位，从而排除故障。
4.2 界面功能介绍
模式设置，用于转换当前的测试模式，调试学习模式或者正常测试模式
MARK 校正，进行手动 MARK 校正
菜单栏
工具栏 缩略图窗口
测试进度
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
18
振华兴科技
VCTA-B486 操作手册
VCTA

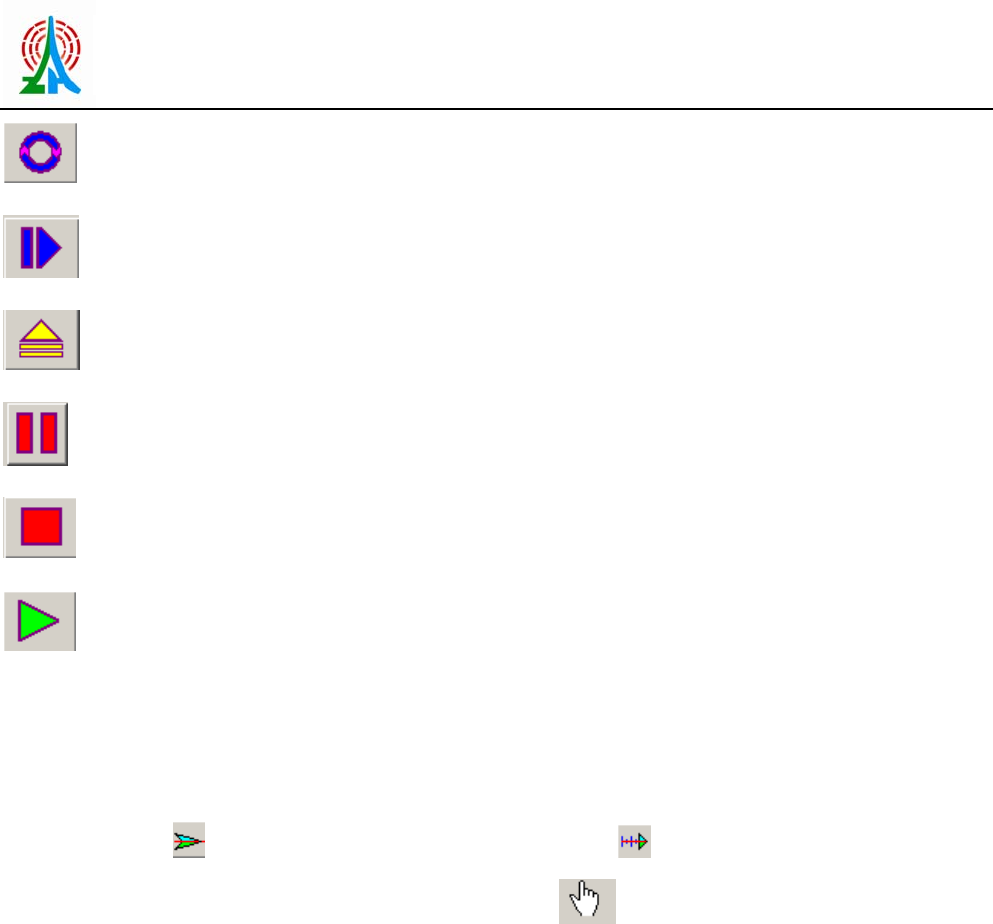

循环测试模式，一般为展示用
单步镜头拍摄，单击一次镜头按照系统优化的路径拍摄一次
加载，点击托盘和镜头都回到初始位置
暂停，点击设备暂停运动
停止，点击设备停止运动并回到加载位置
测试，同设备左侧罩上的测试按钮，点击设备进行测试
4.3 X/Y 平台的移动
在主操作窗口上有 12 个方向移动按钮，表示 X/Y 平台的相应方向的移动，移动形式分为粗
调和微调两种： 形状的快速移动，用于大范围的调整， 表示慢速移动，可以精确调整。
同时还有精确位置“移动到”功能，选中工具栏中的 图标，表示选中“移动到”，即鼠标
点击主窗口界面上的某一位置，摄像头的中心就对应在该位置（一般方便于确定计算起点和计
算 PCB 尺寸）
4.4 新建一个程序
单击菜单[文件] →点击[新建程序]，将出现提示框，选择确定，将会弹出如下窗口，
输入程序名称（一般为测试的机种名称），选择测试面。定义 PCB 计算起点（即坐标原点），坐
标原点是零件坐标的基准点，一般 PCB 下角设为坐标原点，机器是以坐标原点的位置来寻找元
件位置的，坐标原点的坐标是相对于机器原点的。

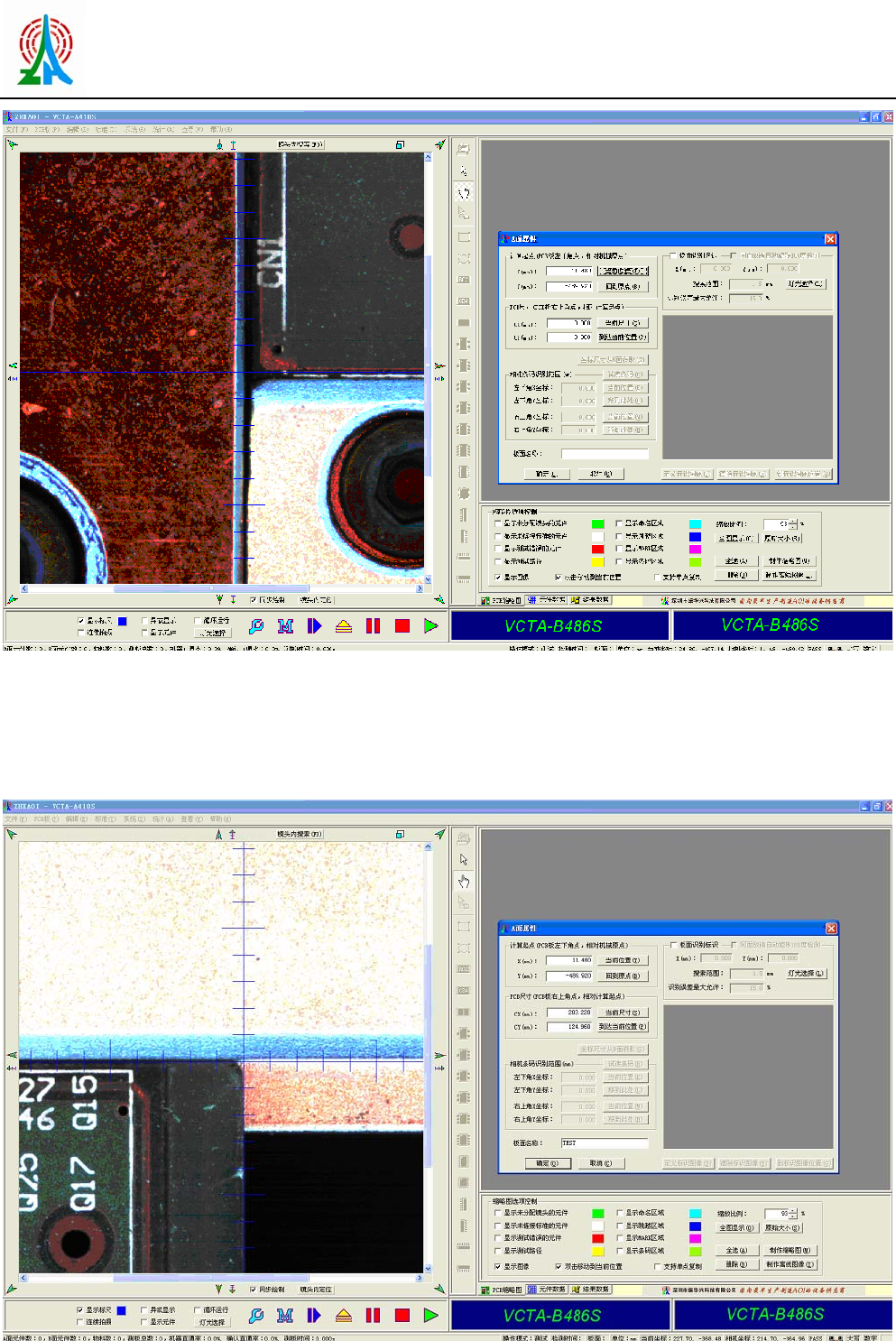

计算起点的设定：将十字架移动到 PCB 板的左下角，使十字架中心对准 PCB 的左下角（注
意：观察十字外围是否还有元器件，原则上是要将所有元器件都包括在十字坐标的右上区域内），
点击“当前位置”，则电脑会自动计算出当前十字架位置的相对坐标值；
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
19
振华兴科技
VCTA-B486 操作手册
VCTA
同理，将十字架移动到 PCB 的右上角，使十字架中心对准 PCB 的右上角，点击“PCB 尺寸”栏
的“当前尺寸”，计算机会根据事先设定好的计算起点和 PCB 右上角之间的坐标差计算出 PCB 的
尺寸，即我们所需要检测的范围。
