4.13 元件标准的修改
在程序调试或使用过程中，如果发现原有的标准比较模糊、在检测过程中误报过多或者发
生漏检的情况。必须及时的对该元件标准进行修改。具体的修改方法有以下几种。
4.13.1 误差倍数的调整
在 PCB 板上找到该元件的具体位置，在其元件框内单击暂停。然后将学习模式和暂停模
式里面的所选项都取消掉。如图示：
测试 NG 总数
及误差状况
NG 图片与
标准图片
组合 NG 点具体
位置展开
实际 NG 位
置
放大图
NG 点在 PCB
上
的位
置
NG 元件及标准
名称
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
49
振华兴科技
VCTA-B486 操作手册
VCTA
在模式设置选项中将调试
方式和暂停方式都改为
“由标准和元件参数决
定”
找到问题点，在其元件
框内单击右键属性，将
元件属性调整为“单独
暂停”
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
50
振华兴科技
VCTA-B486 操作手册
VCTA
一般情况下要想将问题点测出，只需通过调整误差倍数将误差范围调至实测差异之下即可检测出来，为
了保险，一般遇到漏判的情况，通过调节误差倍数调整误差范围时一般是将误差范围调至实测差异的一个百
分点以下，这样就能保证对类似问题点的准确检测。
注意：误差倍数的可调尺度不大，一般如果要将误差倍数调至 0.5 以下方能达到要求时，建议重新注册标准
将原标准替换。（标准的替换方法见下一节）
4.13.2 标准的替换
当程序原有的标准不能适应程序的测试需要替换时，可以根据如下的步骤通过新注册标
准将原标准替换。
第一步：将需要被替换的元件移开
第二步：在元件上建立新的标准并注册
第三步：选中需要被替换的标准，将鼠标移到新的标准上（此时不需要选中）直接点击鼠标右
键选择“标准替换”
第四步：替换成功，将多余的标准删除。
关闭测试模式窗口后进行
测试，会在前面所选择的
暂停点进行暂停，并弹出
对话框要用户进行判断

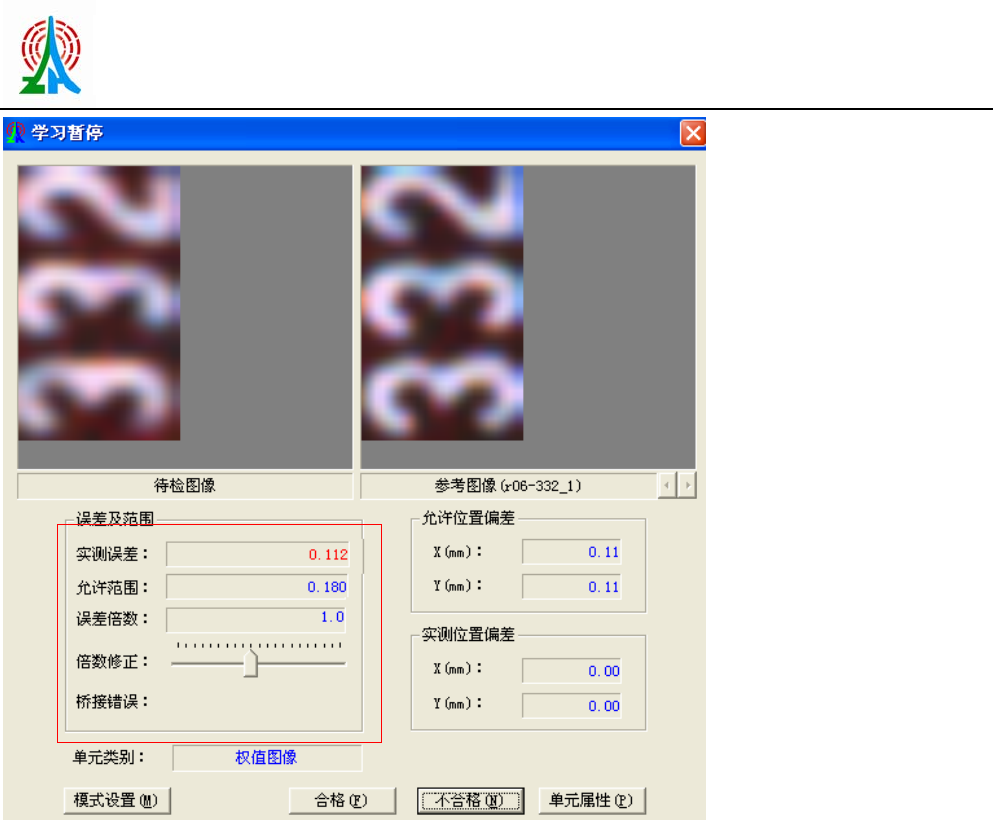

可以观察得到当前的实测差
异是小于误差范围的（实测
差异 0.112，误差范围 0.180），
即是可以正常通过的点。而
实际上这个点是有问题的，
此时我们可以通过下面的
“倍数调整”栏的误差倍数
进行调整。误差倍数的默认
值为“1”，当倍数栏往左调
时，误差倍数变小，反之变
大（最大为 1.2），而误差倍
数和误差范围成 正比例关
系，误差范围会随着误差倍
数的调整而变化。
