联系电话： 0755-61519018 、 61519009 网址： www .vcta-aoi.com 40 振 华兴 科技 VCT A-B486 操作手册 VCTA 在工具栏中选择勾画器件下排插绘制→选择[ I C 短路] ,调整对比度时看左边的图像清晰为 准.(见下列图示) 在单元注册窗口选择 IC 短路(I)将会弹出如下(IC 桥接分析)窗口,在右边 IC 引角上①图绘制第
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
39
振华兴科技
VCTA-B486 操作手册
VCTA

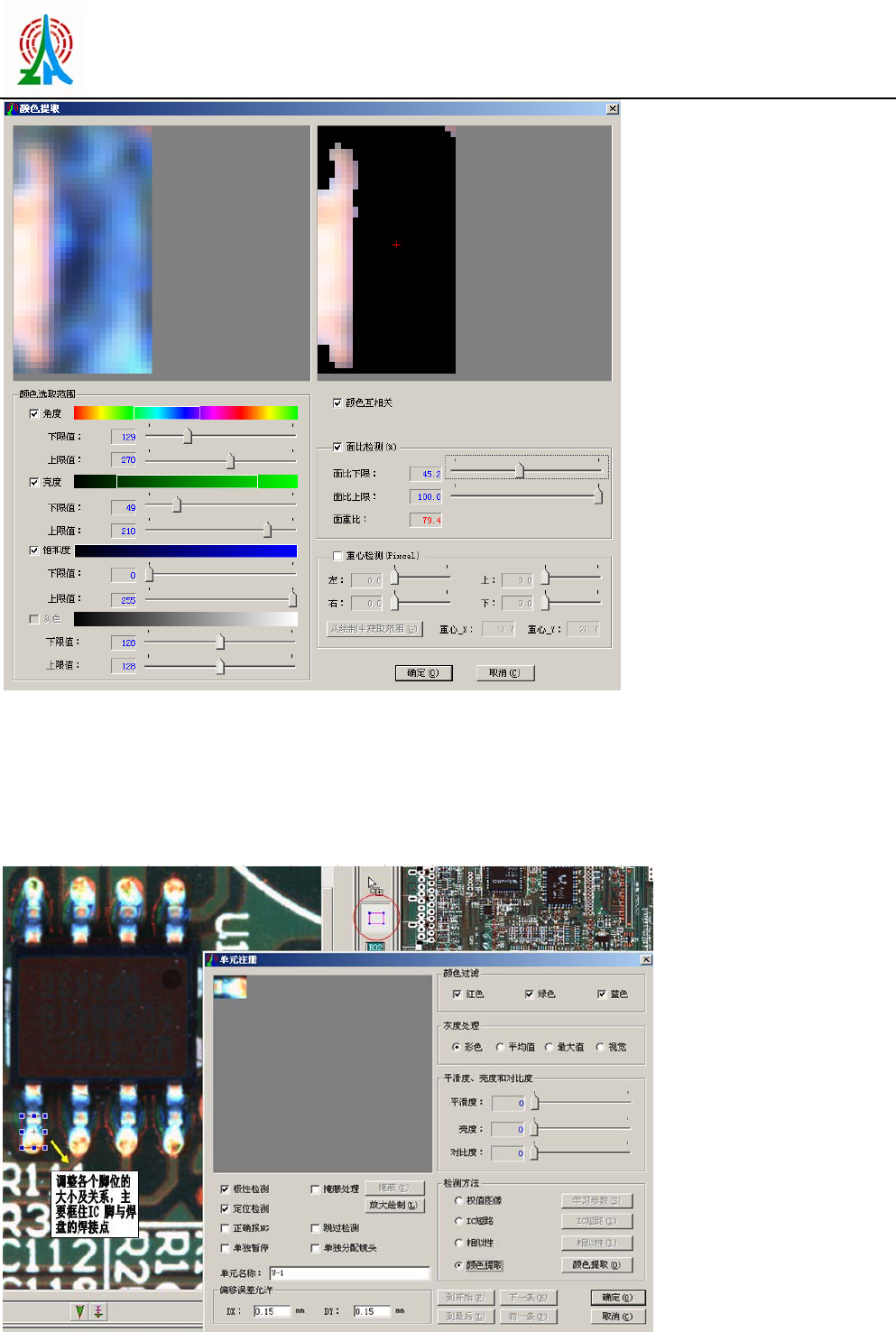

※八角件（包括排阻和 IC）的标准定义方法：
在工具栏中选择一般矩形绘制 → 在元件上给引角和字符以及极性画框 → 调整引角和字符以
及极性大小及位置关系→单元注册→给单元名称→保存标准→合并成整体-合并注册→简单归
类→保存标准
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
40
振华兴科技
VCTA-B486 操作手册
VCTA

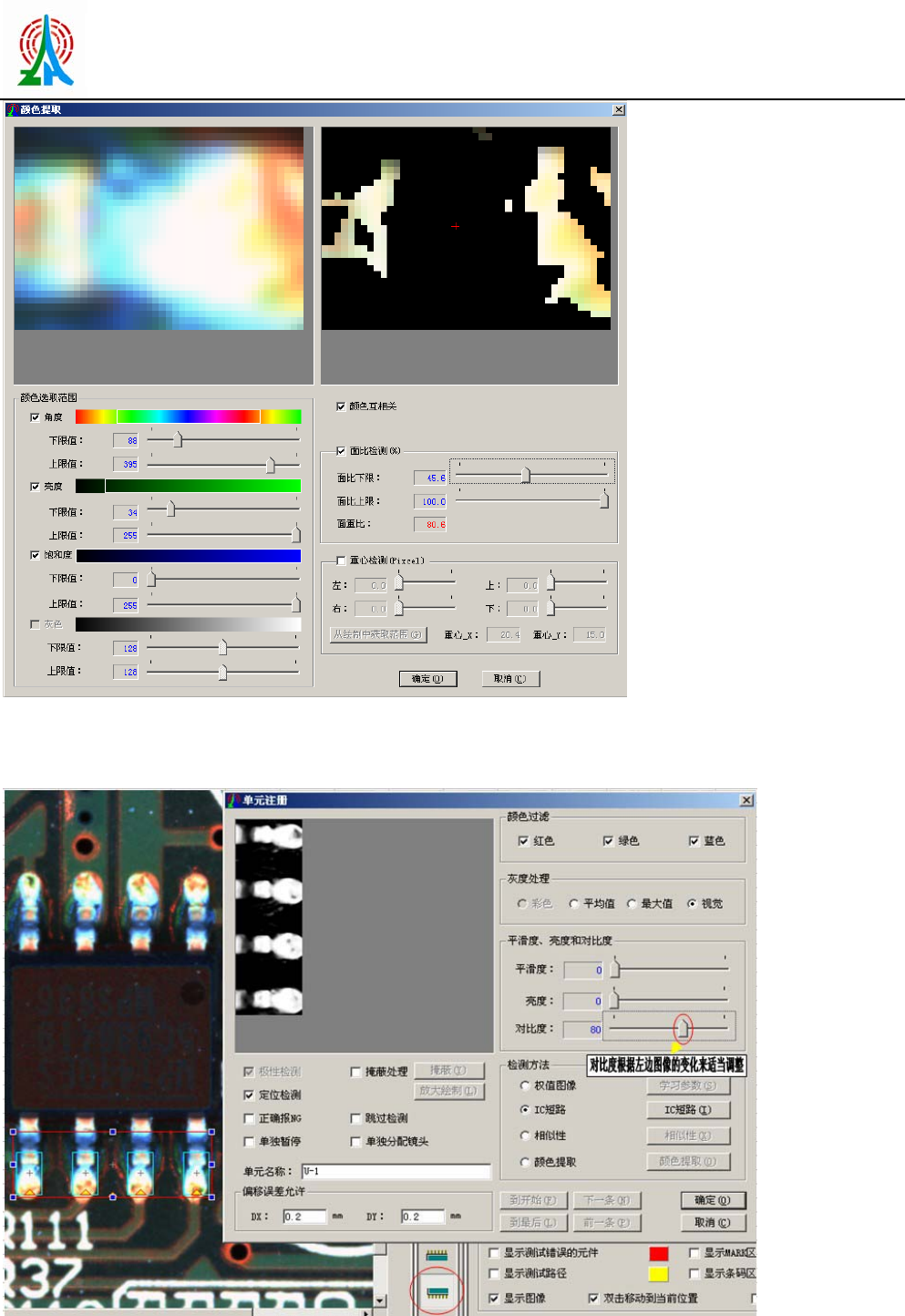

在工具栏中选择勾画器件下排插绘制→选择[IC 短路],调整对比度时看左边的图像清晰为
准.(见下列图示)

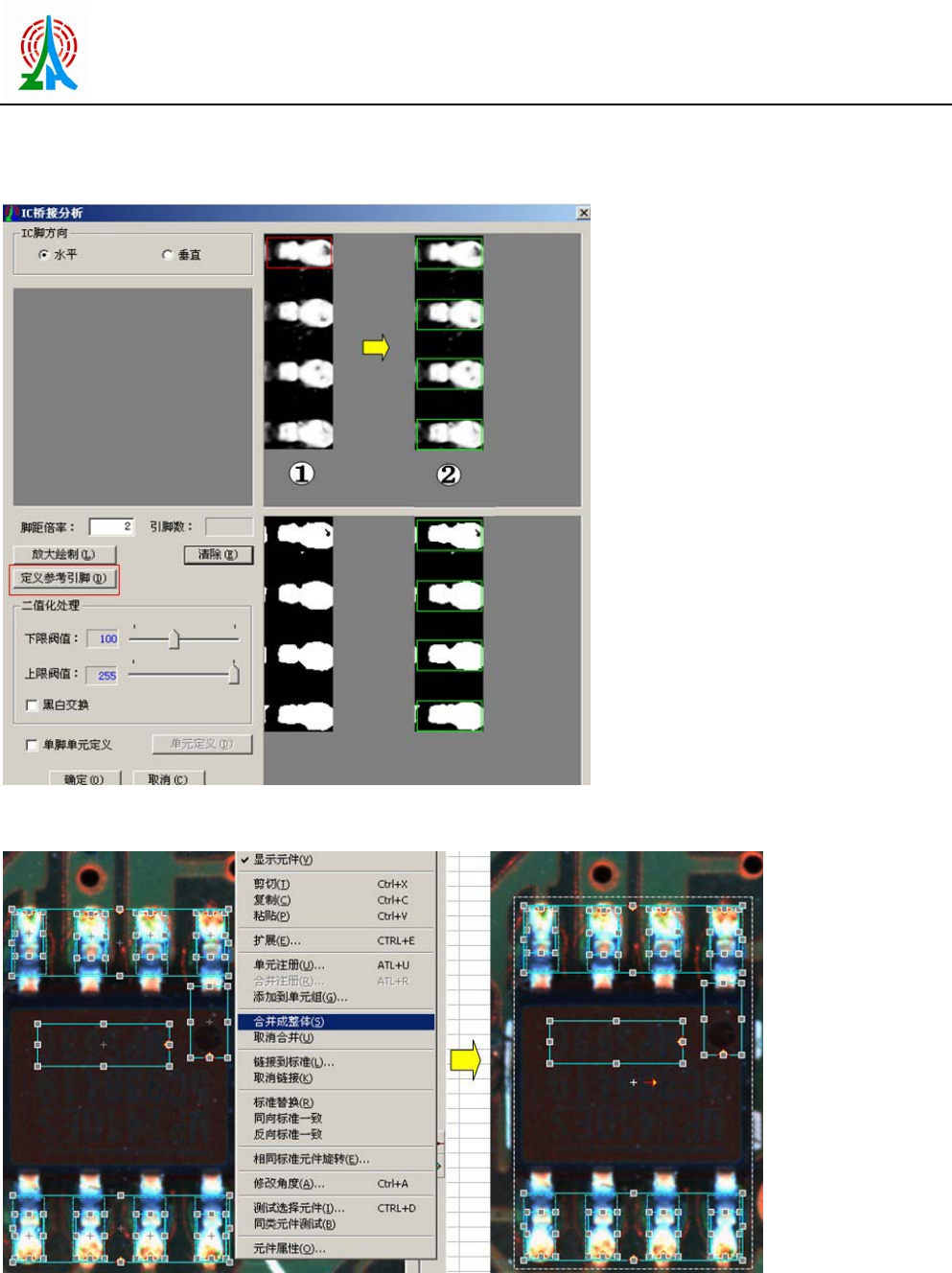

在单元注册窗口选择 IC 短路(I)将会弹出如下(IC 桥接分析)窗口,在右边 IC 引角上①图绘制第
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
41
振华兴科技
VCTA-B486 操作手册
VCTA
一个参考引角,点击[定义参考引脚(D)] 将会对其他引角扩展 2 图,如扩展偏多或偏少把脚距倍
率改大即可.
在绘制完 IC 检测框将所画的元件框全选,单击右键选择“合并成整体”如下右图.
在合并成整体后,使用快捷键 ALT+R 或在所画的元件框内单击右键选择“合并注册”，如下右图
