联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
67
振华兴科技
VCTA-B486 操作手册
VCTA
4、 设置数据库，可以设置任意位置，如下图
5、 操作员设置，如下图
输入刚才给虚拟网卡设置的
IP 地址，并输入登录用户名：
administrator，密码为空。同
时设置数据接收存放目录，
可以选择任意位置作为文件
存放位置
添加操作员，设置密
码，并给予相应的权
限，如左图
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
68
振华兴科技
VCTA-B486 操作手册
VCTA
6、 切换操作员，选择上一步所设置的操作员并输入密码
7、 其他参数的设置
8、 开启 AOI 测试主程序后，点击维修站程序的连接，如下图红色框部分表示连接成功，此时可以正
常使用维修站功能
注意：正常 AOI 与维修站连接后都会有明显的如下图的连接成功标志显示
该标志表示 AOI 同维修站连接正常
该标志表示 AOI 同维修站连接不正常
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
69
振华兴科技
VCTA-B486 操作手册
VCTA
第六章 系统参数设置
设备的系统参数设置只有进入管理员模式才可以进行，所以要进行系统参数的调整必须
先切换到管理模式。系统设置里面主要包括限位及加载位置的设置、相机高度的调整、光源亮
度检测、摄像头标定、其他设置和切换测试模式等几个选项的操作。

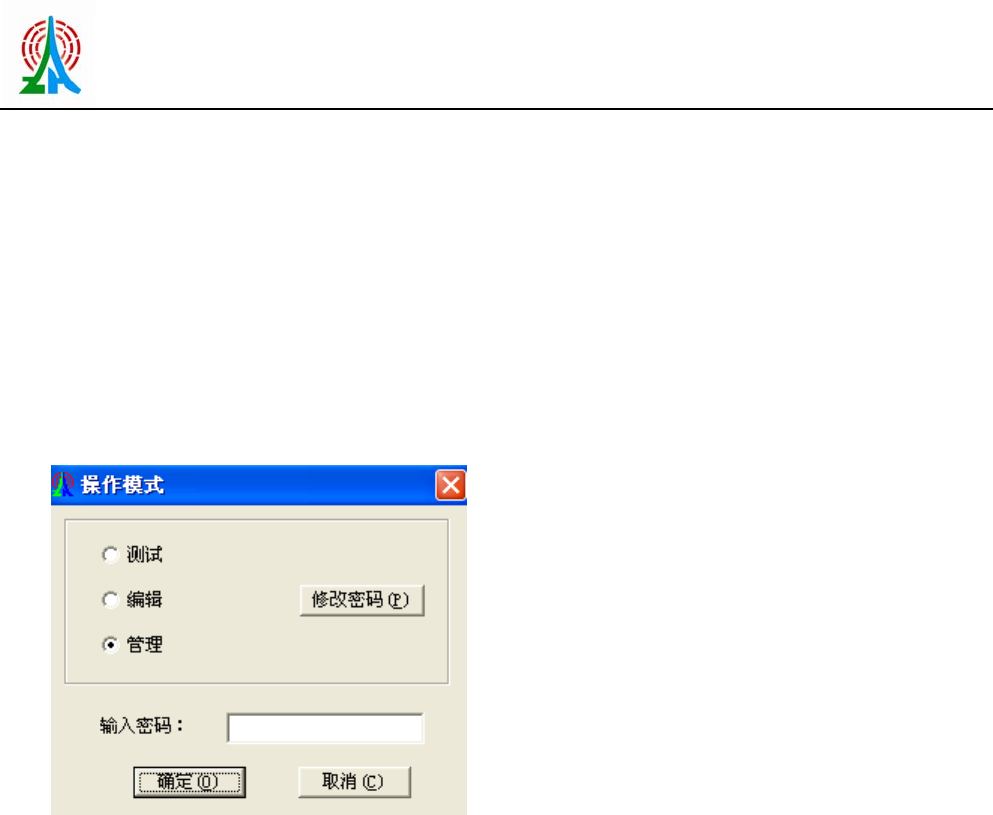

6.1 切换测试模式
选择管理模式，输入密码“000000”确定即可。
6.2 限位及加载位置的设置
为保护 X/Y 驱动系统，本设备有 3 重保护措施,分别为:驱动器限位、运动卡限位和软件限
位
驱动器限位和运动卡限位是通过限位开关来实现的，两种限位开关独立工作，只要任何一
个限位开关起作用，都可使马达停止运动而达到保护的目的。
6.2.1 软件限位
软件限位是除了驱动器限位开关、运动卡限位开关的第三重防线，是为了防止马达在运动过
程中超过机械测试范围而造成设备物理性的损害，但是错误的设置软件限位可能导致测试过程
中有些位置无法到达，所以软件限位一定要正确的设置，具体设置步骤如下：
点击“系统”→“限位及加载设置”，弹出窗口中将有如下信息，窗口中显示为默认状态，在这
种情况下，软件限位不起作用。
