联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
24
振华兴科技
VCTA-B486 操作手册
VCTA

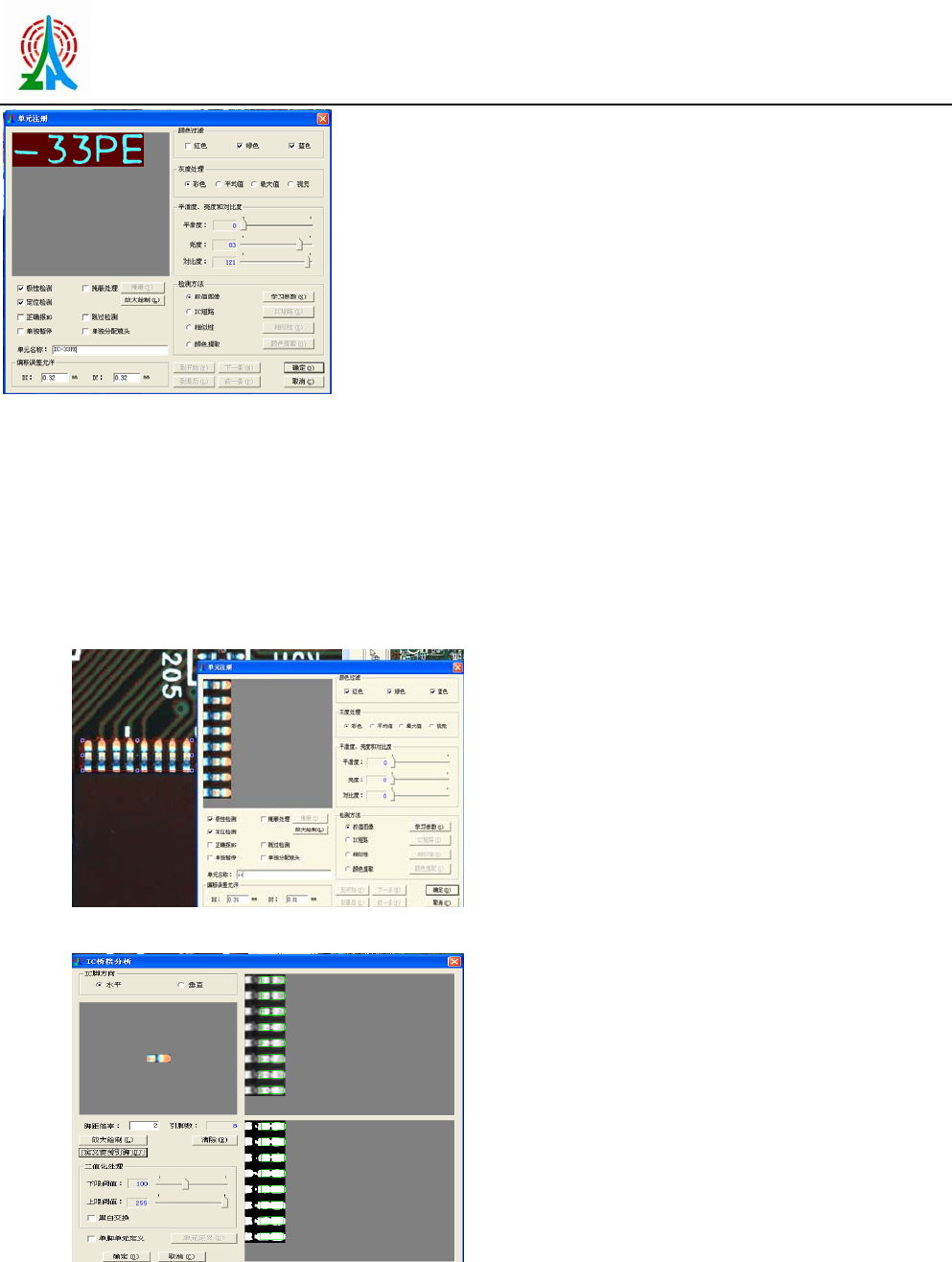

3 号图
参考上图，2 号图相对要比 1 号图和 3 号图好，1 号图相对要模糊，检测效果不是很好，2
号图很清晰又不是很亮，检测效果很好，3 号图很清晰但是字体太亮误判多很难调试。
b) IC 脚绘制时同样把定位检测选上，首先要注意 IC 引角的方向，引角在上方就选用上排插的
工具绘制，以次类推。（注意在绘制时选择的引角数量不要太多，最好保证单元注册后彩图能完
全显示）如图下；
１找一个最合适的引角，记住其相应的位置，然后选择 IC 短路。
２选择 IC 引角的方向（以单个引角方向为准），绘制出一个引角的图象，定义参考引角。
３选择单脚单元定义，单元定义变可选，点击单元定义。
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
25
振华兴科技
VCTA-B486 操作手册
VCTA

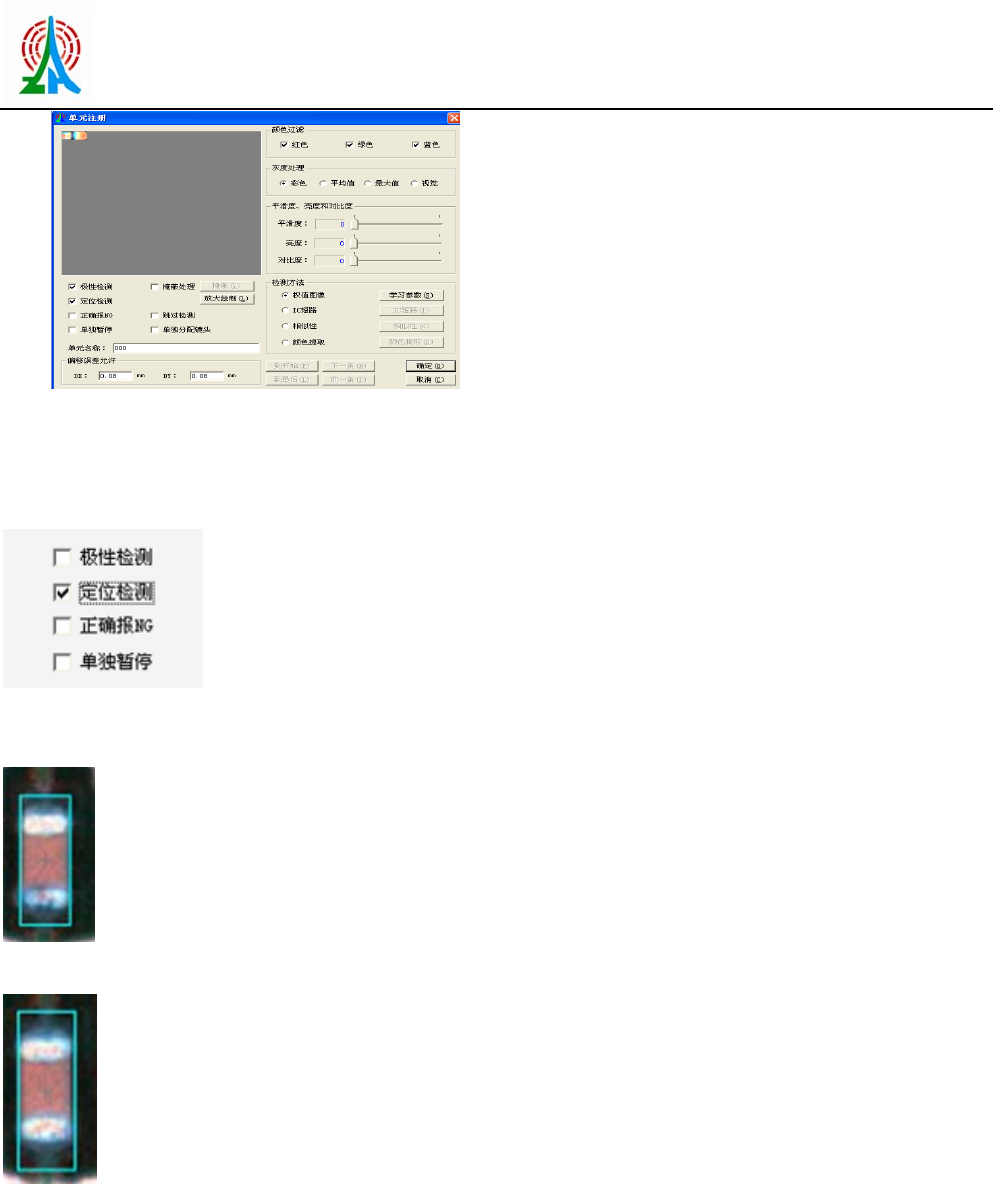

4：选择定位检测，注册单元名称，检测方法默认为权值图象即可。
备注：由于软件没有把定位检测保持默认，在做程序调程序时要把定位检测勾上。以免造成不
良现象。如下图
c）绘制 0402 以下元件，选用矩形绘制保持默认为权值即可；
1 号图
2 号图
参考上图，2 号图相对要比 1 号图要好，1 号图焊盘框的太小，而 2 号图相对框的比较好，
这样对检测效果很好。
2．相似性（主要用于元件本体检测）
a)一般 0603 以上元件本体都用相似性,选上定位检测，电阻最大相似值为 26 以内，电容最大
值 23 以内。如下图；
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
26
振华兴科技
VCTA-B486 操作手册
VCTA

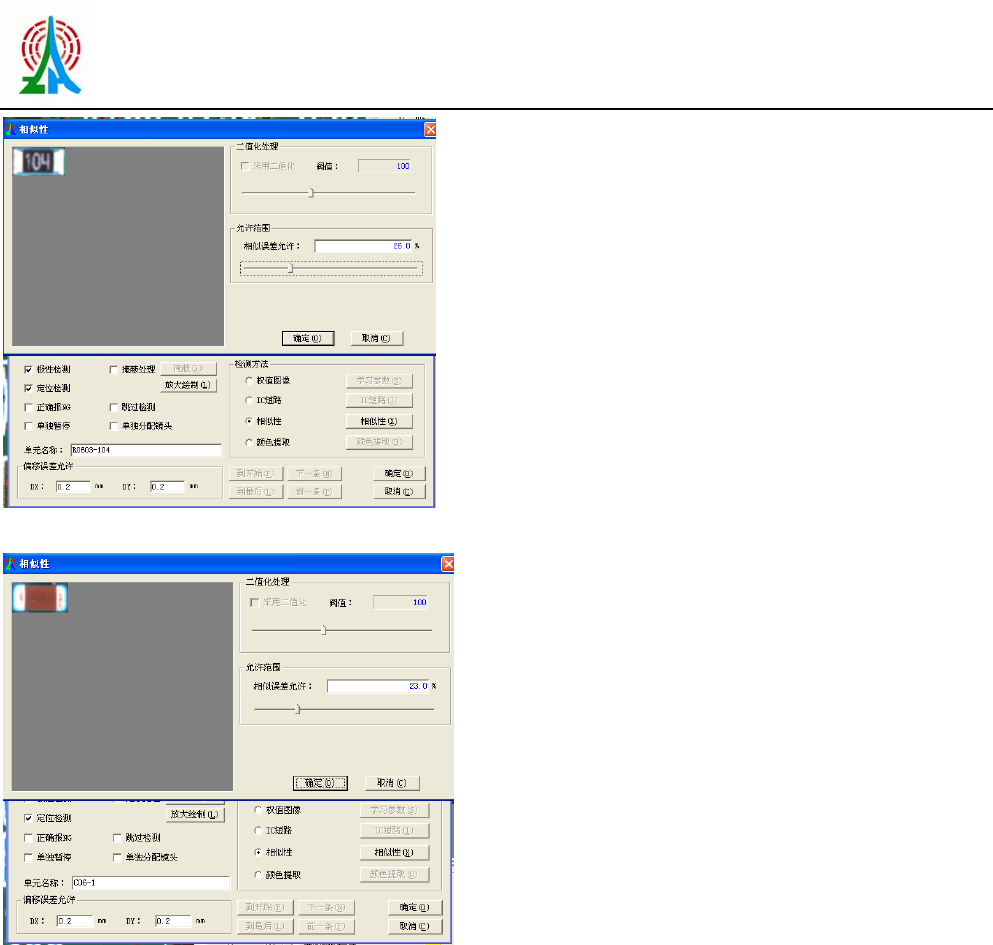

参考上图；电阻本体检测一般把本体刚好框到在把相似误差范围调到 26 以内即可。
参考上图；电容本体检测一般框要比元件大一点，因为同种大小的电容一般有几种大小的
料，可能有的长有的宽,所以框大一点有对以后程序调试有帮助，在把误差范围调到 23 以内即
可。
3．颜色提取（主要针对焊点检测）
a)角度（色彩）：一般情况下不动，在调试时，下限值一般不要低于 180（只在面重比无法提取
到或值很小时即慢慢把值调小，如图下），上限值一般保持默认 270 不需要动。
