联系电话： 0755-61519018 、 61519009 网址： www .vcta-aoi.com 36 振 华兴 科技 VCT A-B486 操作手册 VCTA 4.9 常见标准注册举例 ※电阻 ① 画框 ②使用快捷键 ALT+R 或在所画的元件框内单击右键选择“合并注册” ，弹出如下对话框 如焊点相同可勾上引脚共用,选择 1 检测区域→点击[定义单元]弹出如下对话框
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
35
振华兴科技
VCTA-B486 操作手册
VCTA
图3
c). 把每个独立的元件或者焊盘都画上框后点上处理就 OK。见图 3
6；以下是几种常用元件的画法如图下；
电阻—注意字符框不要太大，把字符刚好框到，本体框也
是，两边焊点框尽量保持大小一致。
电容—注意本题框尽量比本体大一点，因为同类大小电容
一般有几种大小，为以后编组可以把整个本体都框到做好准备，焊点同样尽量保持大小一致。
二极管—注意极性点可以能会有点偏动，所以极性框要比
极性点大一点为以后偏动做好准备，焊点同样尽量保持大小一致。
三极管—注意字符框尽量框大一点，在字符变动时也在检
测框内，本题框把本体大一点，尽量把三个引角带上一点，这样比较好定位，焊点同样尽量大
小保持一致。
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
36
振华兴科技
VCTA-B486 操作手册
VCTA
4.9 常见标准注册举例
※电阻
① 画框
②使用快捷键 ALT+R 或在所画的元件框内单击右键选择“合并注册”，弹出如下对话框

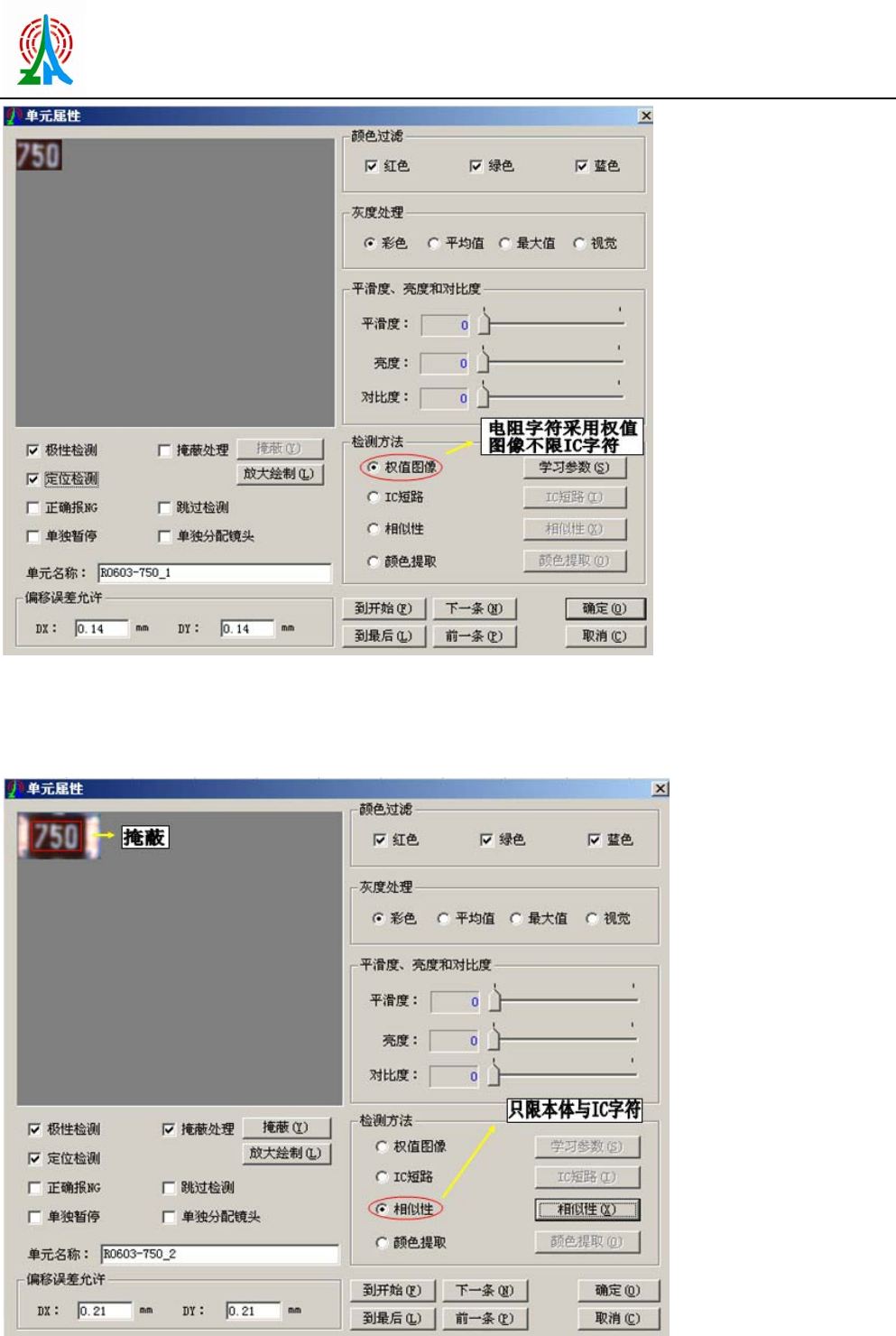

如焊点相同可勾上引脚共用,选择 1 检测区域→点击[定义单元]弹出如下对话框
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
37
振华兴科技
VCTA-B486 操作手册
VCTA
注意:上图中的颜色过滤和灰度处理与平滑度、亮度和对比度的调节部分，可以任意组合搭配，
以图像显示清晰为原则，一般只对元件本体及文字面进行处理，不可对焊点进行处理，否则将
影响检测效果。
2.选择 2 检测区域→点击[定义单元]弹出如下对话框
