联系电话： 0755-61519018 、 61519009 网址： www .vcta-aoi.com 37 振 华兴 科技 VCT A-B486 操作手册 VCTA 注意:上图中的颜色过滤和灰度处理与平滑度、亮度和对比度的调节部分，可以任意组合搭配， 以图像显示清晰为原则，一般只对元件本体及文字面进行处理，不可 对焊点进行处理，否则将 影响检测效果。 2.选择 2 检测区域→点击[定义单元]弹出如下对话框
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
36
振华兴科技
VCTA-B486 操作手册
VCTA
4.9 常见标准注册举例
※电阻
① 画框
②使用快捷键 ALT+R 或在所画的元件框内单击右键选择“合并注册”，弹出如下对话框
如焊点相同可勾上引脚共用,选择 1 检测区域→点击[定义单元]弹出如下对话框
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
37
振华兴科技
VCTA-B486 操作手册
VCTA
注意:上图中的颜色过滤和灰度处理与平滑度、亮度和对比度的调节部分，可以任意组合搭配，
以图像显示清晰为原则，一般只对元件本体及文字面进行处理，不可对焊点进行处理，否则将
影响检测效果。
2.选择 2 检测区域→点击[定义单元]弹出如下对话框
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
38
振华兴科技
VCTA-B486 操作手册
VCTA

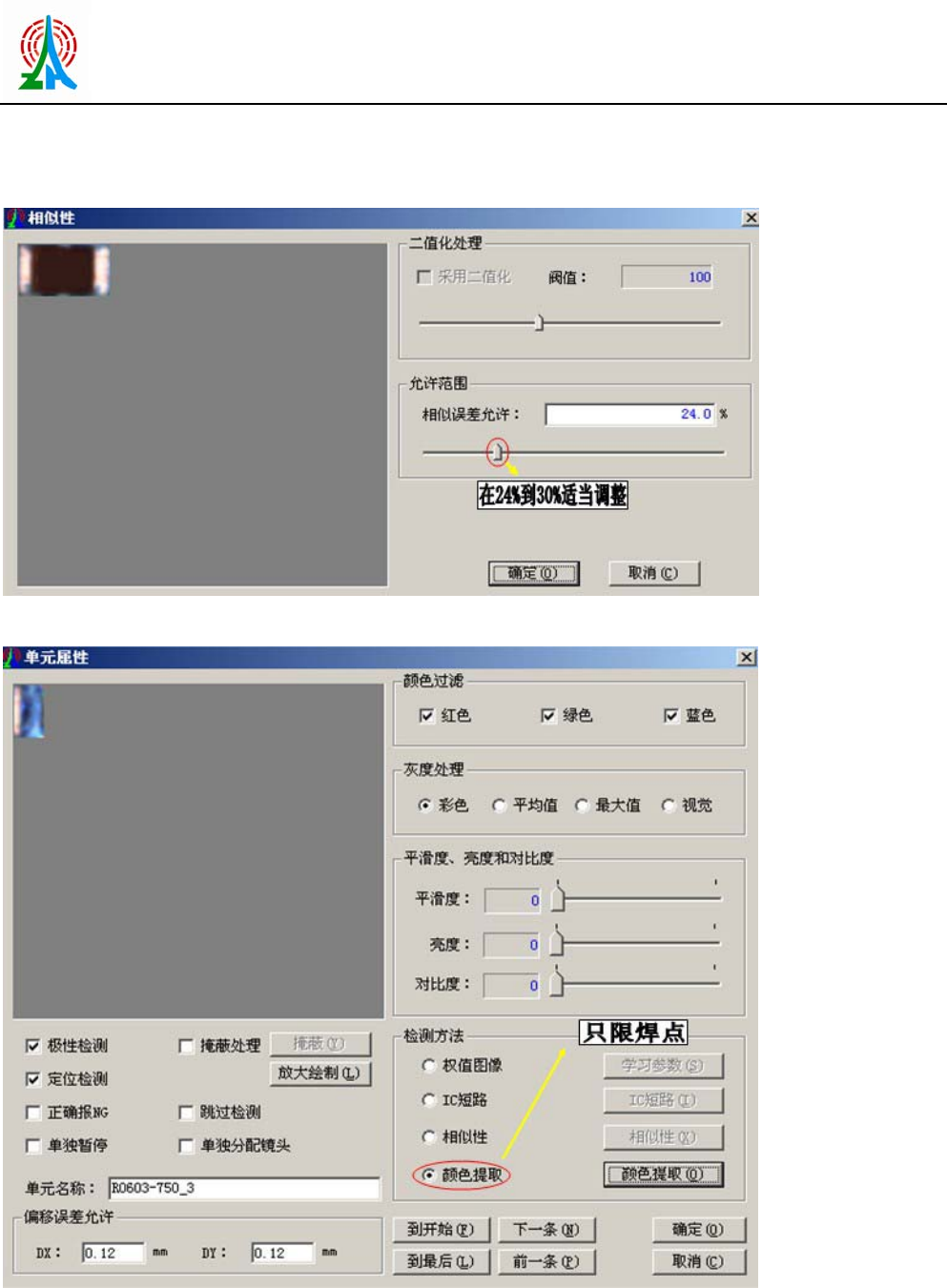

3.在上图中勾选“定位检测”、勾选“掩蔽处理”在本体上选取字符,点击[掩蔽],在检测方法区
域采用“相似性”→点击“相似性”,将会弹出如下窗口.在下图中二值化处理与允许范围可以
适当调整,一般二值化处理保持默认状态,允许范围相似误差允许在 15%到 21%适当调整。
4.选择 3 检测区域→点击[定义单元]弹出如下对话框
5.在上图中勾选“定位检测”,在检测方法区域采用“颜色提取”→点击[颜色提取(O)]将会弹
出如下窗口
