c)饱和度：饱和度称为颜色纯度，所使用的颜色互相关要提取的颜色是一种混色。比如锡点要
提取的是蓝色，但因为光线等原因会造成锡点位置蓝光不足，从而出现一些红色或绿色等等，
调饱和度尽量把颜色往蓝色方面压缩。
调试饱和度时：
1.下限值一般情况下不动（饱和度下线与亮度下限作用基本上相同），只在焊点边缘或焊点上有
黑色而调亮度下限值无法达到要求时即慢慢把下限值调高即可；上限值一般情况下为默认值
255。（如图下）
1 号图
2 号图
参考上图；2 号图相对要比 1 号图要好，1 号图焊点周围的黑色和白色都被提取进来了，
这样检测效果不是很好，可能有些问题检测不到，相反，2 号图焊点周围的黑色和白色都没有
被提取进来，这样检测效果很好。

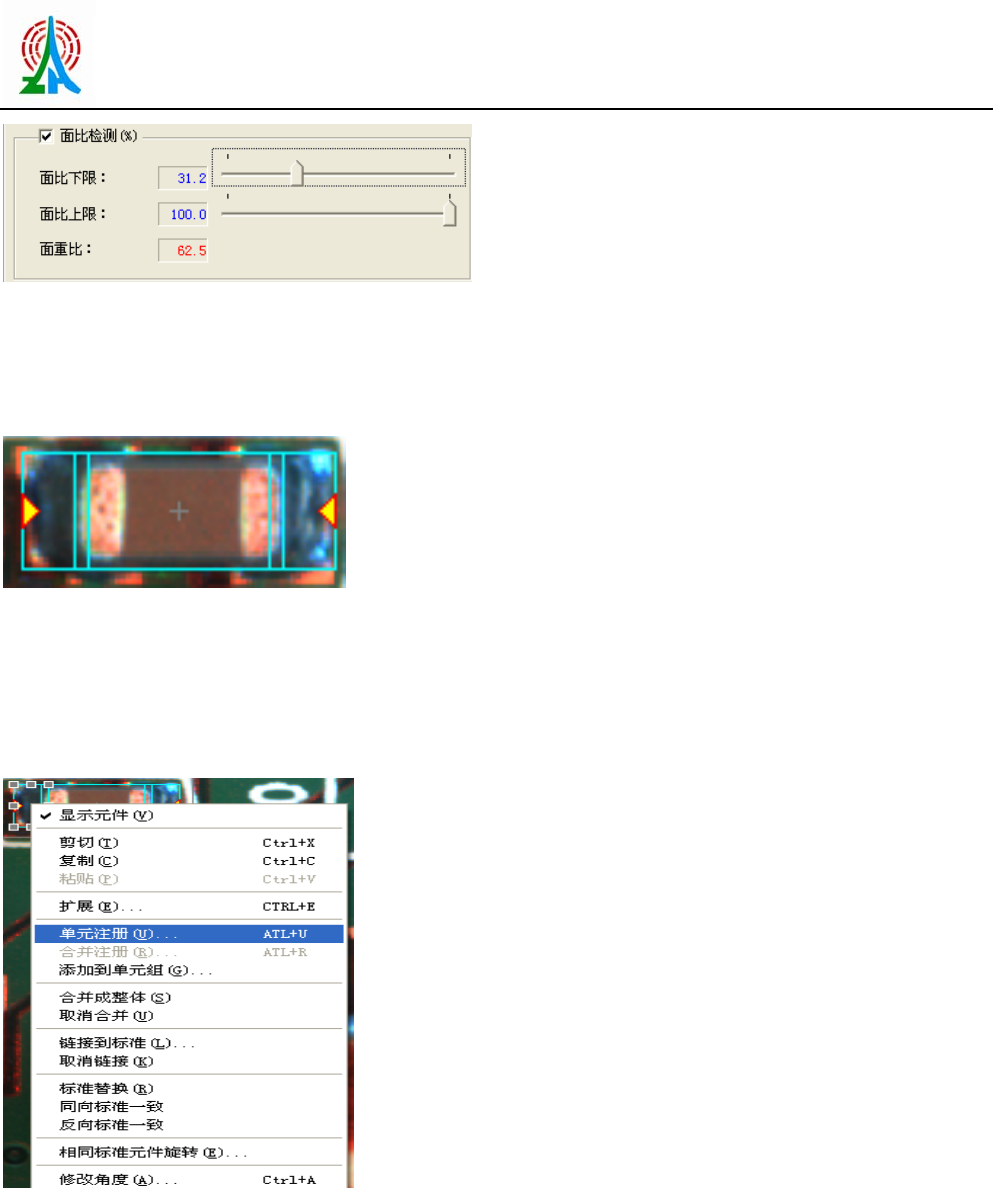

2.面比检测：面比下限值取面重比值的一半，上限值到 100%即可。（如图下）
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
30
振华兴科技
VCTA-B486 操作手册
VCTA
备注；以上是最常用的做法，但也有少数元件也可以根据情况而定，我们经常遇到一种如
图下；
从左边这个图我们可以它是个电容只有本体和焊点，从上述
得知本体用相似性范围为 23 以内，焊点用颜色提取，而我们从图可以看到左边的焊点有点暗黑
色的（这种情况一般是元件旁边有高脚元件把它光线给遮住所以焊点是暗黑色的），而右边是蓝
色，一般正常情况下焊点是蓝色，所以左边和右边焊点不能共用同一个标准，既左边必须单独
注册如图下；
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
31
振华兴科技
VCTA-B486 操作手册
VCTA
如上图这种情况，因为上图焊点光线被遮所以颜色是暗黑色的，如用颜色提取焊点颜色
不好提取，而且每块板可能光线遮注的程度不一样，所以在我们看来是 ok 情况下也会经常报
NG 也很难调试，所以这种情况我们直接用权值图像，直接确定即可。
4．OCR/OCV（专门针对丝印检测）
图1
a).用 OCR 功能测试字符时，一般去掉红色，用最大值，然后调节平滑度,亮度和对比度，目的
是字符变清晰和去掉其他颜色的干扰。见图 1
