注意：在确定之前一定要认真的阅读信息提示，以确保不会影响程序测试的稳定性。
4.14 元件的编组
对于在生产线上出现的同一位置多种来料或者同一种来料焊点变化较大的情况，用户可以
通过编组的方式进行处理。所谓组的概念即将这些同一个位置的可以互相替换的元件注册多标
准，然后将这些标准全部编入一个小组里面。在测试过程中待测元件和有组的标准进行比对时，
会自动和组里面的每一个点都进行比对，只要其中有一个能使待测点通过，这个点就是 OK 的，
如果待测点和组里面所有的点比对，实测差异都大于误差范围，则这个点就被判 NG。
编组的步骤如下：
第一步：选择需要编组的具体位置，并点击鼠标右键选择“添加到单元组”
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
53
振华兴科技
VCTA-B486 操作手册
VCTA
第二步：选择需要编组的单元进行相关的参数设置，确定即可。
所编辑的标准组可以在标准集里面的“分组集”中查看，如图示
4.15 界面窗口的功能
4.15.1 缩略图窗口
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
54
振华兴科技
VCTA-B486 操作手册
VCTA

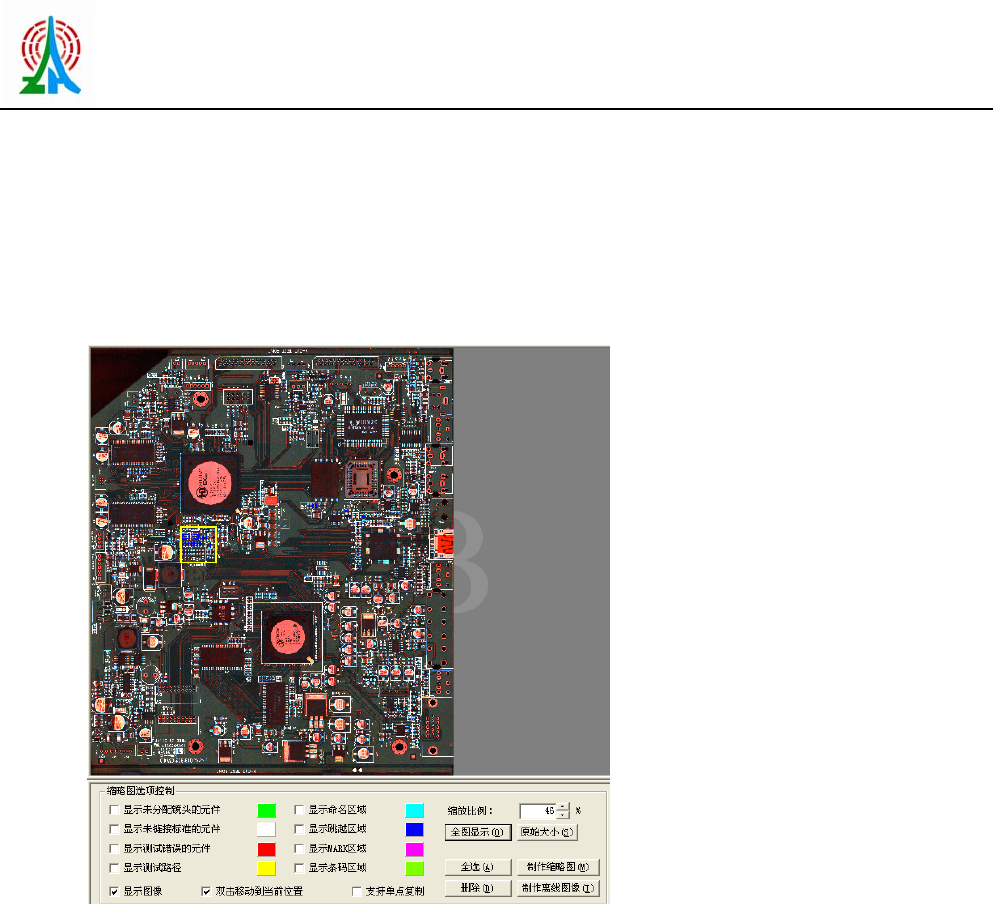

显示当前测试 PCB 板的缩略图及镜头路径，以及对缩略图进行操作的相关选项。
① 显示未分配镜头的元件
缩略图窗口中会根据所定义的“未分配镜头元件”的颜色显示未分配镜头的元件，下图
中元件框为紫色的表示这个两个元件未分配镜头。未分配镜头的元件不在摄像头取像的
范围内，系统将不会对此进行检测。
② 显示未关联标准图库的元件
缩略图窗口中会根据所定义的“未关联标准图库元件”的颜色显示没有与标准相链接的
元件，下图中元件框为浅蓝色的表示这个两个元件未与标准链接。在测试过程中对于未与
标准相链接的元件系统也不会进行检测。
③ 显示测试正确的元件
④ 显示测试错误的元件
这两者是指在测试完成之后，缩略图窗口中会根据所定义的元件框的颜色来区分测试正
确的和测试错误的元件，此两者可以同时显示。
注意：缩略图窗口中的第一项、第二项和第三、四项排斥关系，即这三种之中每次只
能显示其中的某一类。如在选择“显示未分配镜头的元件”时，再选择“显示未关联标准
图库的元件”
将不会显示后者。
⑤ 显示图像
