4.13.3 当前标准转换公用标准
对于生产过程中经常使用的物料，我们在一次编辑程序的过程中将其注册标准调试正常
之后，可以将当前标准转为公用标准，成为公用标准库中的标准，那么以后每次做标准，只要
是公用标准库中已经存在的可以不需要再重新注册标准，而只需要从公用标准库中调出来就可
直接使用。
具体的转换方法如下：

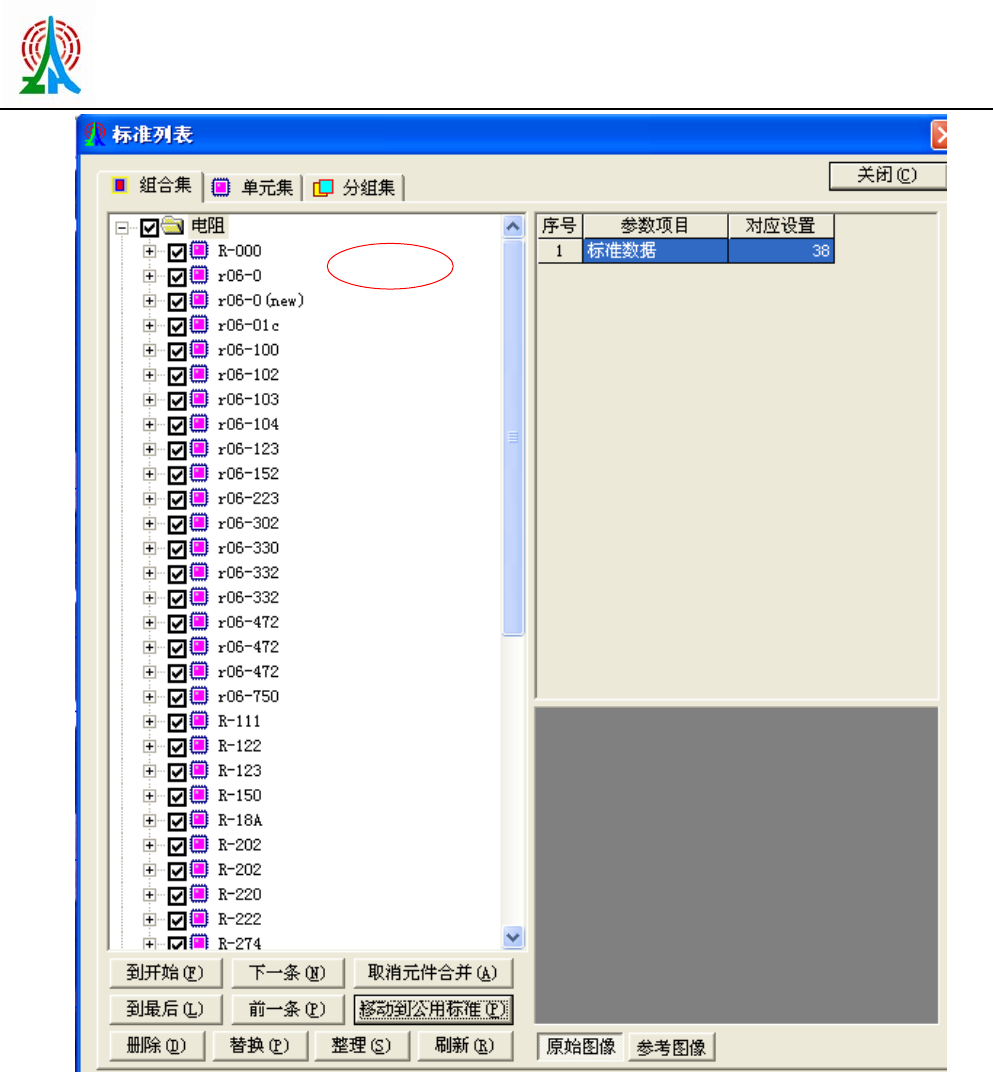

首先从程序的主菜单标准里面打开标准集，选中需要移入公用标准库的元件标准，单击
“移动到公用标准”则会有信息提示，确定后则标准移入公用标准库。如图
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
52
振华兴科技
VCTA-B486 操作手册
VCTA
注意：在确定之前一定要认真的阅读信息提示，以确保不会影响程序测试的稳定性。
4.14 元件的编组
对于在生产线上出现的同一位置多种来料或者同一种来料焊点变化较大的情况，用户可以
通过编组的方式进行处理。所谓组的概念即将这些同一个位置的可以互相替换的元件注册多标
准，然后将这些标准全部编入一个小组里面。在测试过程中待测元件和有组的标准进行比对时，
会自动和组里面的每一个点都进行比对，只要其中有一个能使待测点通过，这个点就是 OK 的，
如果待测点和组里面所有的点比对，实测差异都大于误差范围，则这个点就被判 NG。
编组的步骤如下：

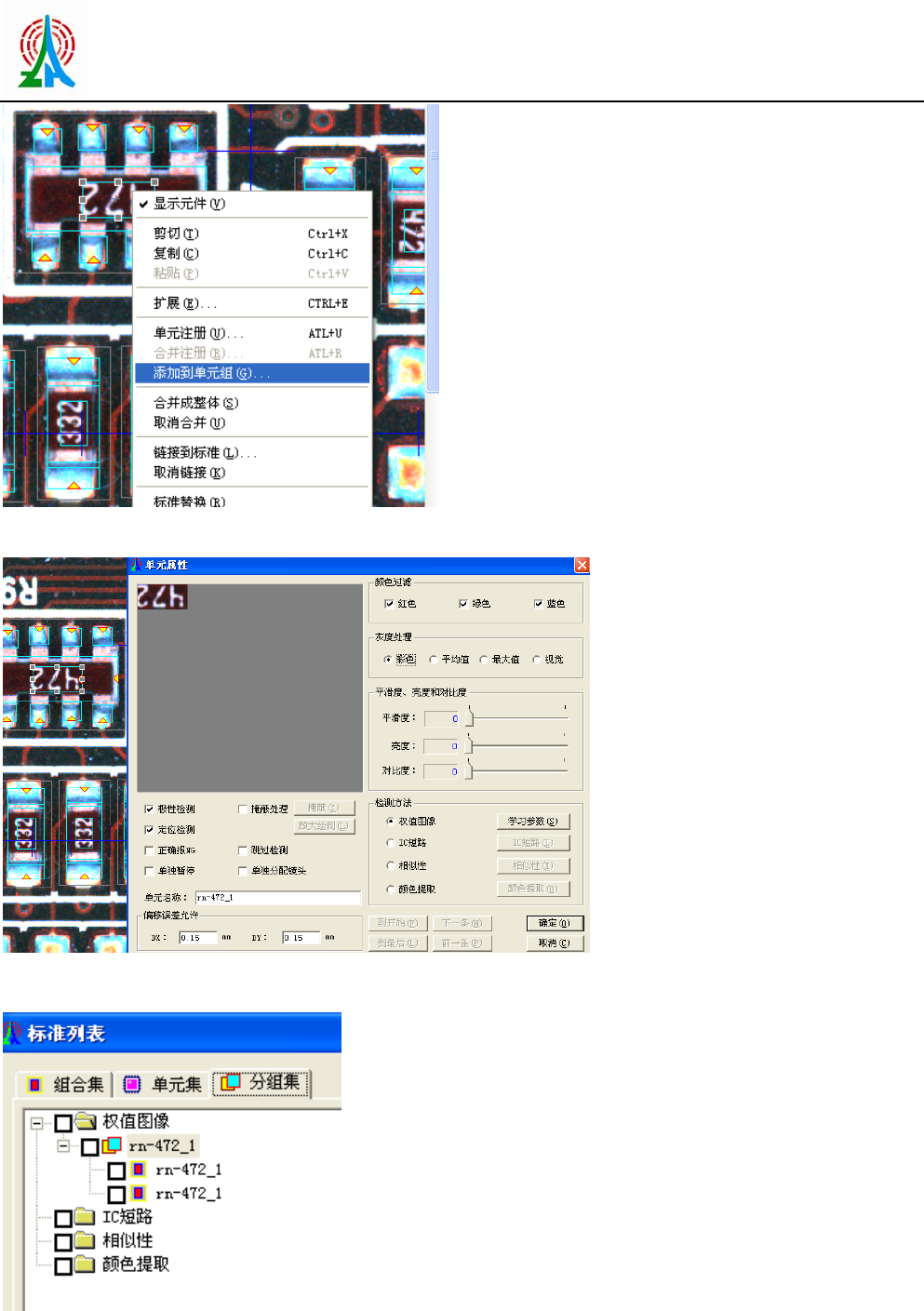

第一步：选择需要编组的具体位置，并点击鼠标右键选择“添加到单元组”
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
53
振华兴科技
VCTA-B486 操作手册
VCTA
第二步：选择需要编组的单元进行相关的参数设置，确定即可。
所编辑的标准组可以在标准集里面的“分组集”中查看，如图示
4.15 界面窗口的功能
4.15.1 缩略图窗口
