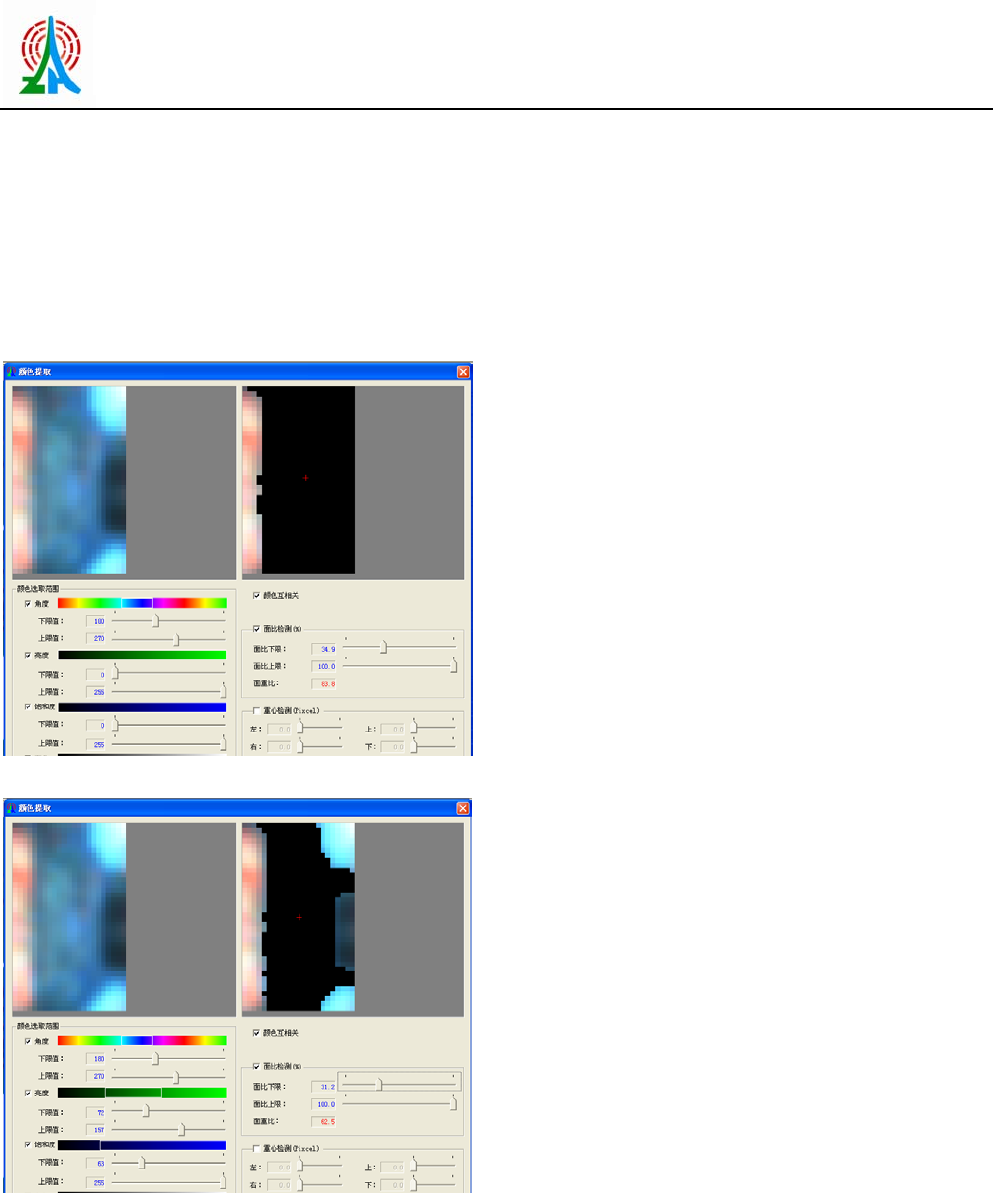

参考上图；１号图颜色亮度和饱和度最大时都无法把所需提取进来，在这种情况下我
们只有把角度下限调低，如图２，把角度下限调小即可把所需提取进来。
b)亮度：在一般情况下保持默认下限值为 0 上限值为 255 也可，下限值一般只在焊点边缘或焊
点上有黑色的颜色时即慢慢把下限值调高，当所有接近黑色的颜色不能被提取进来即可；上限
值则相反，慢慢把它调低，直到把接近白色的颜色完全不能被提取进来为止。（如图下）
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
28
振华兴科技
VCTA-B486 操作手册
VCTA
参考上图；上图保持默认就可以，所有值都不用动因为蓝色位置都以被提取出来，而其他
颜色都没被提取进去，这样只需要把面比下限调到面重比的一半即可；
1 号图
2 号图

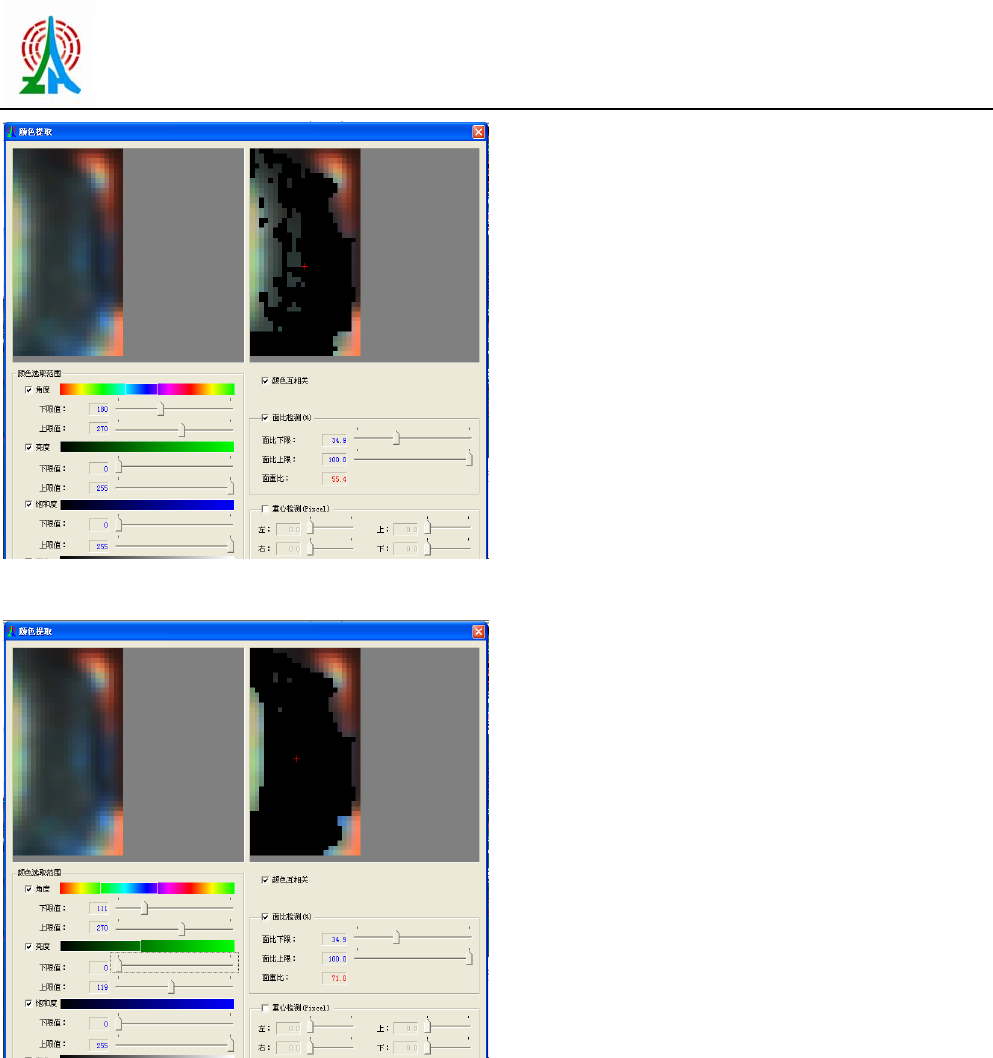

参考上图；对比 1 号图要比 2 号图要好，1 号图把焊点周围的黑色和白色都没有被提取进
来，这样检测效果好，相反 2 号图把黑色和白色都以提取进来，这样就会导致问题点检测不出，
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
29
振华兴科技
VCTA-B486 操作手册
VCTA
c)饱和度：饱和度称为颜色纯度，所使用的颜色互相关要提取的颜色是一种混色。比如锡点要
提取的是蓝色，但因为光线等原因会造成锡点位置蓝光不足，从而出现一些红色或绿色等等，
调饱和度尽量把颜色往蓝色方面压缩。
调试饱和度时：
1.下限值一般情况下不动（饱和度下线与亮度下限作用基本上相同），只在焊点边缘或焊点上有
黑色而调亮度下限值无法达到要求时即慢慢把下限值调高即可；上限值一般情况下为默认值
255。（如图下）
1 号图
2 号图

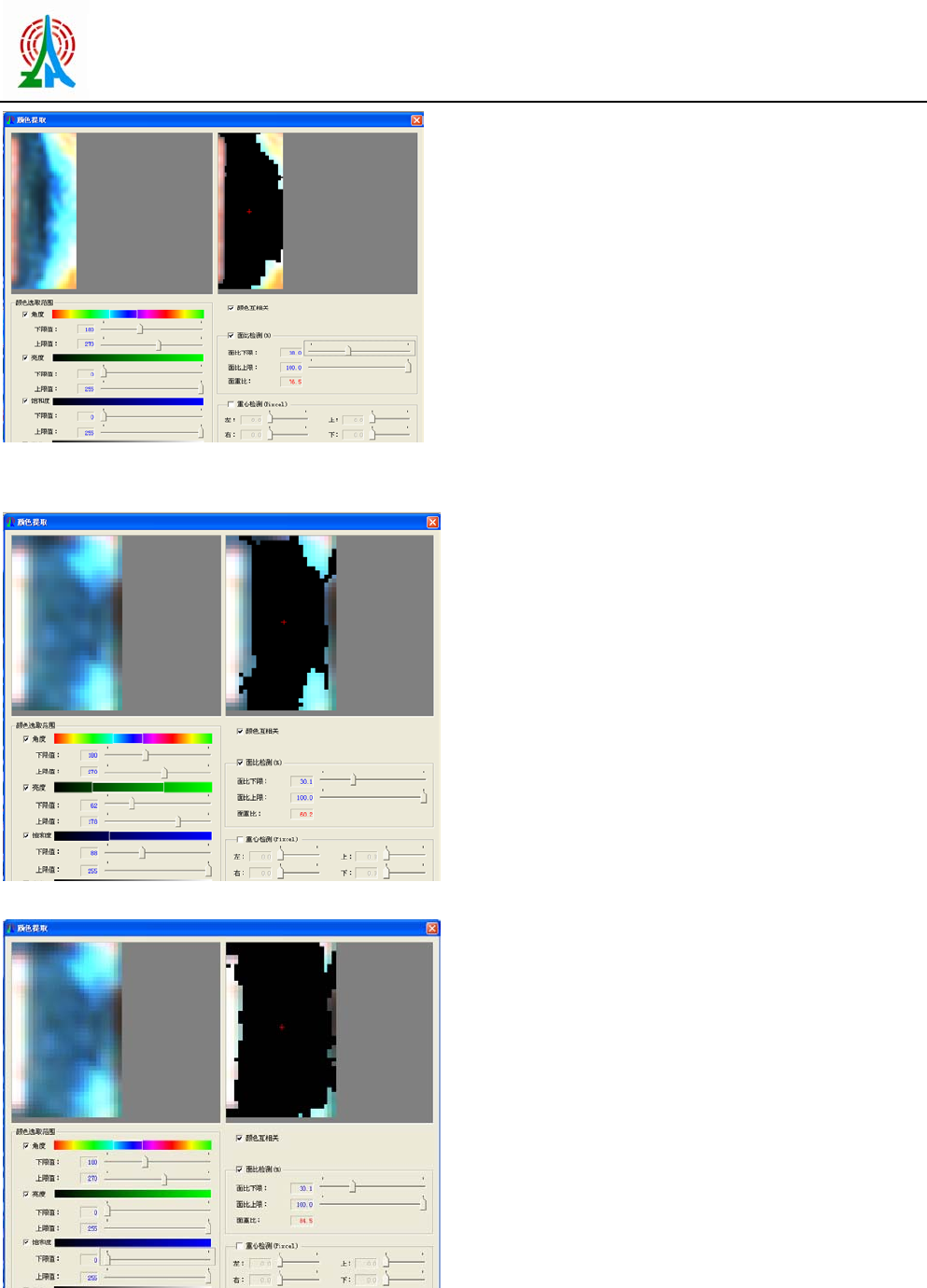

参考上图；2 号图相对要比 1 号图要好，1 号图焊点周围的黑色和白色都被提取进来了，
