联系电话： 0755-61519018 、 61519009 网址： www .vcta-aoi.com 48 振 华兴 科技 VCT A-B486 操作手册 VCTA 4.13 元件标准的修改 在程序调试或使用过程中， 如果发现原有的标准比较模糊、 在检测过程中误报过多或者发 生漏检的情况。必须及时的对该元件标准进行修改。具体的修改方法有以下几种。 4.13.1 误差倍数的调整 在 PCB 板上找到该元件的具体位置， 在其元件框内单击…
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
47
振华兴科技
VCTA-B486 操作手册
VCTA
② 限量学习+错误暂停 程序的稳定是建立在通过学习系列的 OK 样品，让所有
的标准都能够统计计算出元件及其焊点的变化规律，来实现较好的检测效果。
4.11 正常测试

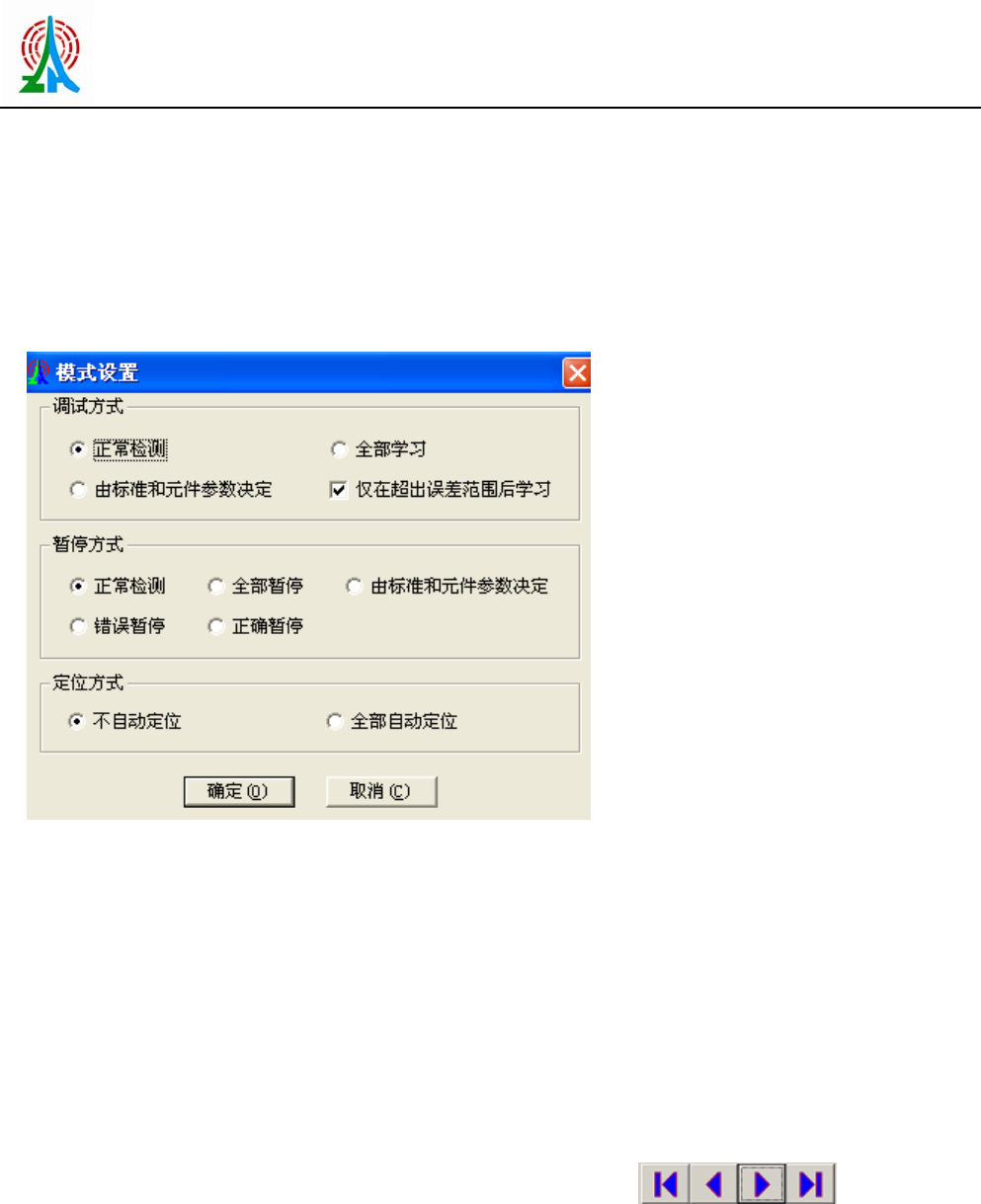

程序调试完成后，将模式改为“正常检测”，如下图所示:
4.12 错误图片的查看

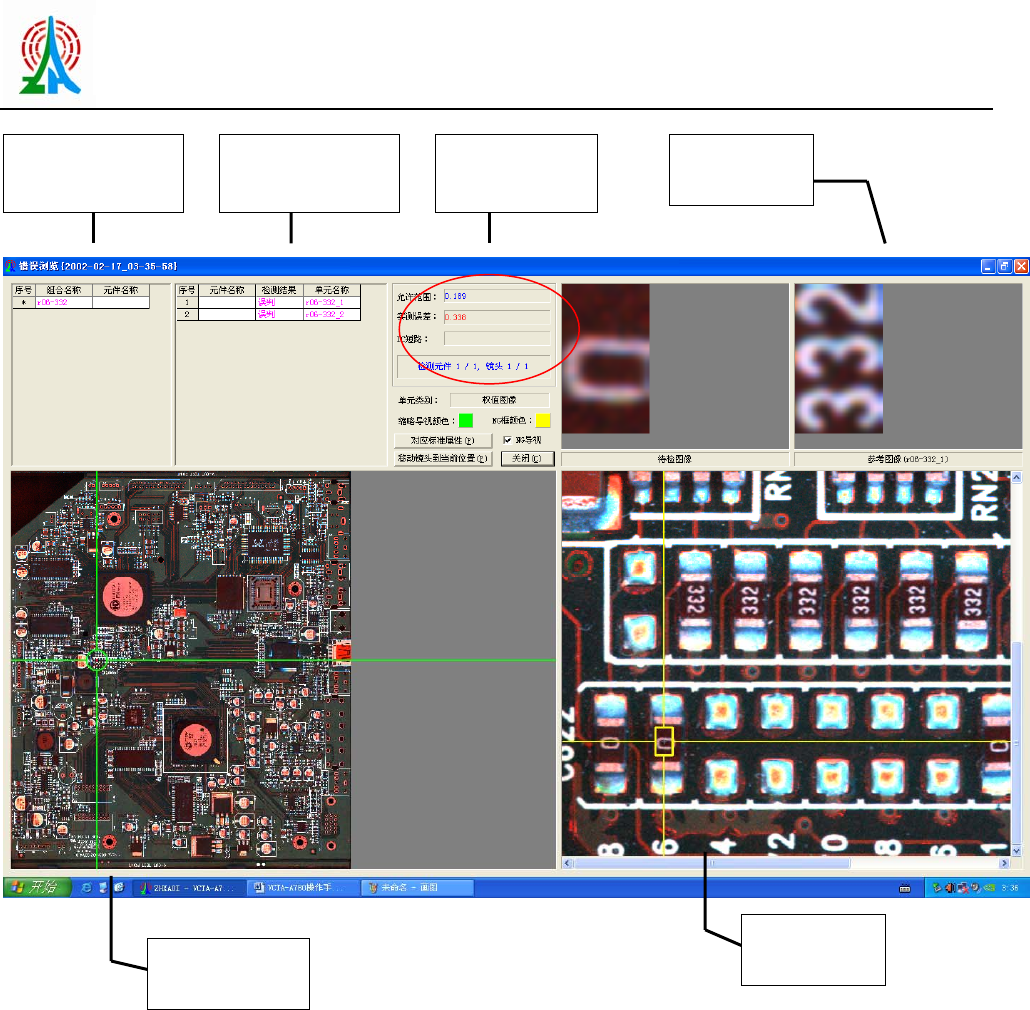

每块板测试完成后都会自动弹出缺陷图片的对话框，如下图所示，有如下几个位置点提示：
1、当前 NG 元件和标准图
2、当前测试 PCB 板的面及 NG 总数
3、NG 点在 PCB 板的详细位置
4、NG 点在缩略图上的具体位置并以所设定的错误元件的颜色来显示错误点
5、点击界面上的翻页键来翻看不同 NG 点的位置， 分别代表到第
一页、后翻、前翻、到最后一页。或者使用键盘上的左右光标进行前后翻页。
6、在设备测试的同时，可以翻看上一次测试的 PCB 板的 NG 图片，以节省看板耽误
的时间。保留的所测试 PCB 板的 NG 图的页面数可以在系统设置里面进行设置（具
体设置方法见 71 页“NG 页面的设置”）
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
48
振华兴科技
VCTA-B486 操作手册
VCTA
4.13 元件标准的修改
在程序调试或使用过程中，如果发现原有的标准比较模糊、在检测过程中误报过多或者发
生漏检的情况。必须及时的对该元件标准进行修改。具体的修改方法有以下几种。
4.13.1 误差倍数的调整
在 PCB 板上找到该元件的具体位置，在其元件框内单击暂停。然后将学习模式和暂停模
式里面的所选项都取消掉。如图示：
测试 NG 总数
及误差状况
NG 图片与
标准图片
组合 NG 点具体
位置展开
实际 NG 位
置
放大图
NG 点在 PCB
上
的位
置
NG 元件及标准
名称
联系电话：0755-61519018、61519009 网址：www.vcta-aoi.com
49
振华兴科技
VCTA-B486 操作手册
VCTA

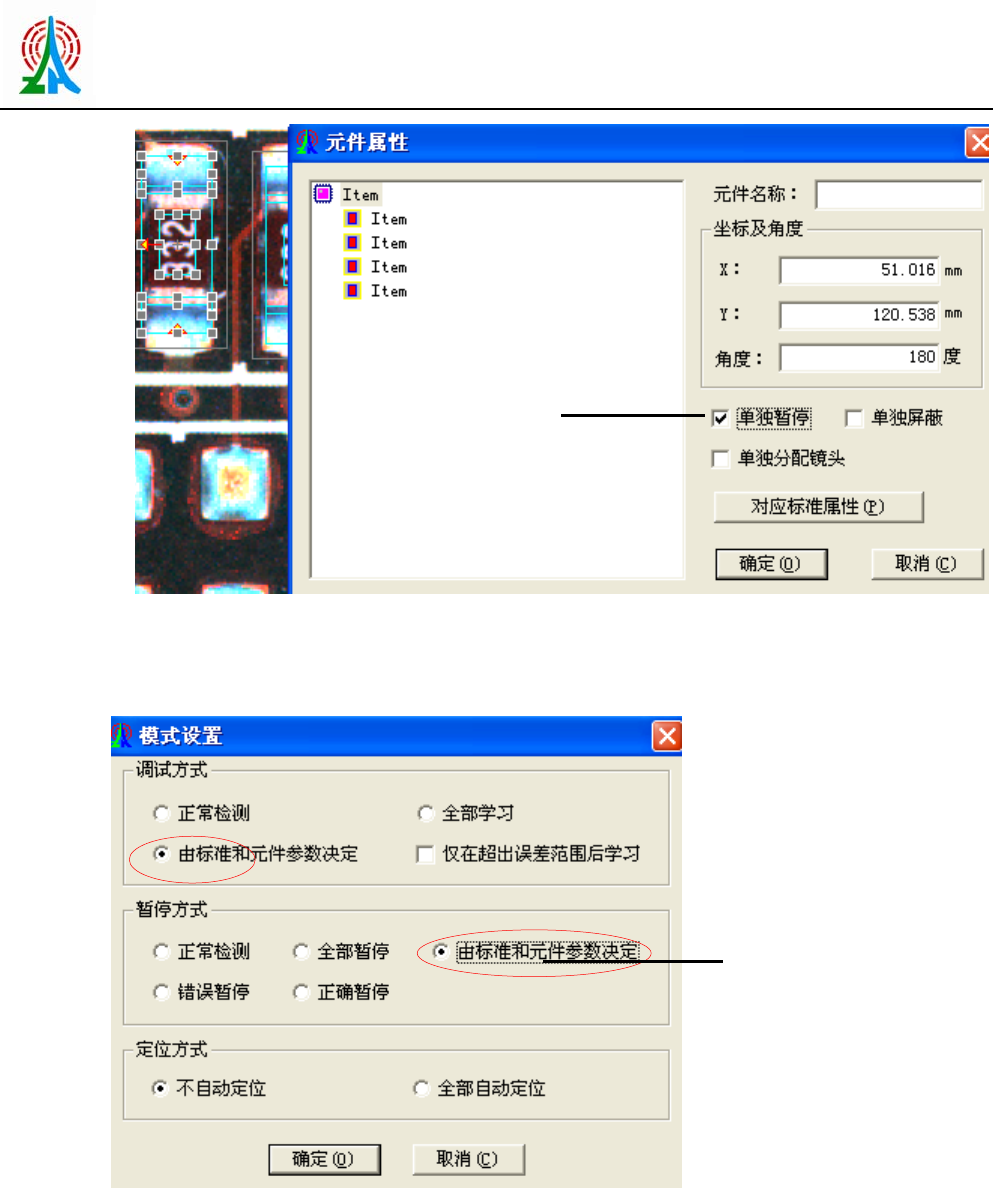

在模式设置选项中将调试
方式和暂停方式都改为
“由标准和元件参数决
定”
找到问题点，在其元件
框内单击右键属性，将
元件属性调整为“单独
暂停”
