大修
执行维护工作 C&P20A 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 99
5.6.5.5 检查 / 更换开关盘
► 检查开关盘是否已损坏或破裂 （例如黑色表面出现
刮痕或变色）。 另外，还检查相邻的开关盘是否拥有
相同的高度。 如果高度不同，则表明已遭到损坏。
► 如果开关盘已损坏，请小心地卸下它 (1)。
► 用拇指从下面按住段位器，以免拆卸时损坏段位器。
► 将新的开关盘安装到段位器上，使销 (3) 和槽 (2) 相
互啮合到位。
► 使用适当的段位器光栅盘 （在此使用钢笔帽）将开
关盘压在段位器上。
► 另外，还检查新的和相邻的开关盘是否拥有相同的高
度。
大修
C&P20A 贴片头的维护工作 执行维护工作
100 预防性维护 SIPLACE SX1/SX2 V2
5.6.5.6 检查 / 更换真空传导部件
检查消声器 （压缩空气操作）
检查反射环 （真空泵操作）
提示
检查段位器，照相机光学装置
► 检查时，需要特别注意真空测试期间值得注意的段位器。
► 确保没有弄脏或损坏照相机镜头。
提示
消声器或反射环
执行真空泵操作时，需要在消声器的位置处安装反射环。
► 拆除消声器。为此，拧松用来紧固消声器的螺钉，然
后小心地取出消声器。
► 检查消声器是否变脏，如有必要则进行更换。
► 拆除反射环。 拧下固定保护罩的螺钉并取下保护罩以
及反射环。
► 检查反射环上的密封盘和 O 形环是否变脏或损坏，如
有必要将其更换。
大修
执行维护工作 C&P20A 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 101

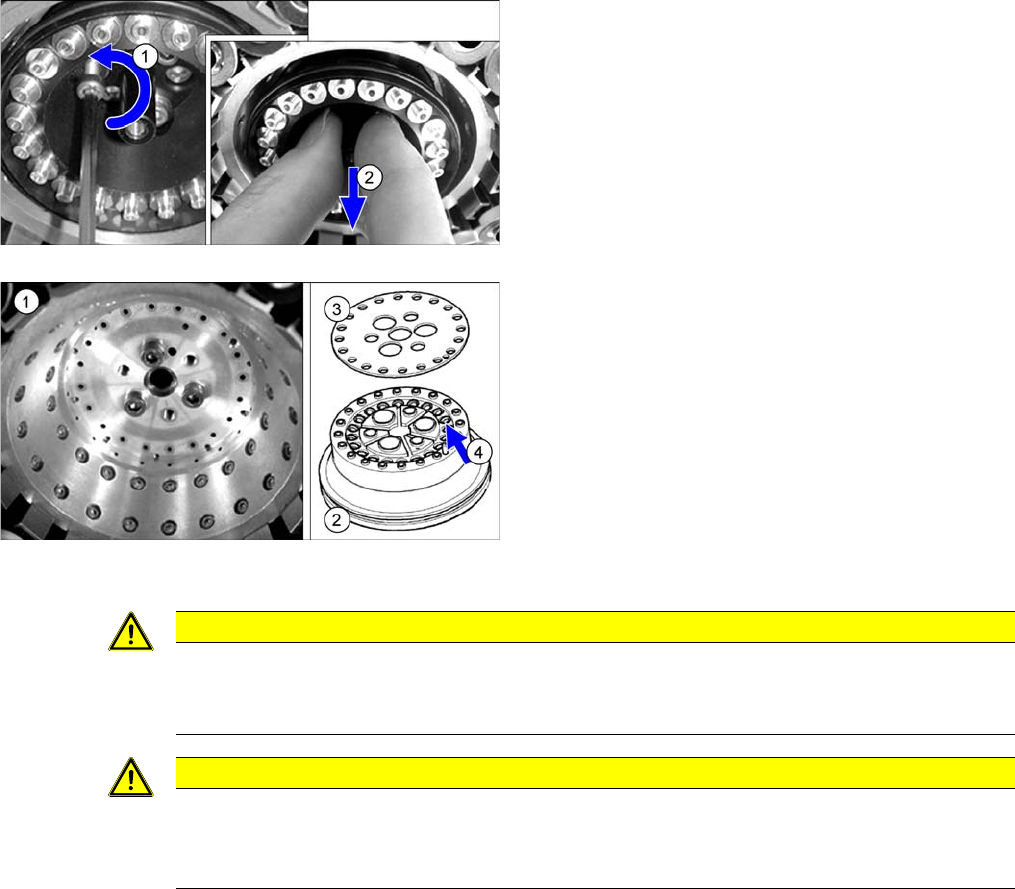

检查保持电路
► 按照上面的说明，以相反的顺序安装保持电路和消声器。另外，还要遵循下面的说明：
► 拆除真空分配器保持电路。
► 仅拧松保持电路上的三个凸起紧固螺钉，然后卸下保
持电路。
► 检查保持电路的支座 (1) 是否变脏。
► 用干无纺布清洁支座 （如有必要）。
► 检查保持电路 (2) 和密封 (3) 是否变脏或损坏。如果
很脏或已损坏，则更换新的保持电路。
► 用压缩空气清洁保持电路。确保没有脏物进入文氏管
吸嘴 (4)。
注意
保持电路拥有一个对中销。
► 在安装期间，确保对中销插入保持电路支座对面的孔中，否则，保持电路的安装角度可能
错误 （偏离 120 度）。
注意
安装说明
► 确保密封插入正确无误！
► 再次插入消音器并拧紧。螺钉仅应 “ 手动拧紧 ”。
