5.7 真空泵的维护任务
5.7.1 耗材、备件和易损件、工具
▪ 叉形板手 SW36 [03090043-xx]
▪ 对于真空泵 DLM 的真空发生器：
真空吸嘴 D=1.5，真空泵反工 [03003156-xx]
注意
该真空吸嘴与压缩空气操作时 DLM 贴片头中的真空吸嘴不同。
▪ 如果需要，吸尘器 F10 [03070370-xx]
▪ 如果需要，过滤器插件 [03077677-xx]
▪ 如果需要，滑动座 [03077679
-
xx]
▪ 真空泵 SX1/SX2 [00196614-xx] 的装置说明
5.7.2 准备步骤
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 11] 章节中的说明执
行操作。
► 断开贴片头的压缩空气供给。

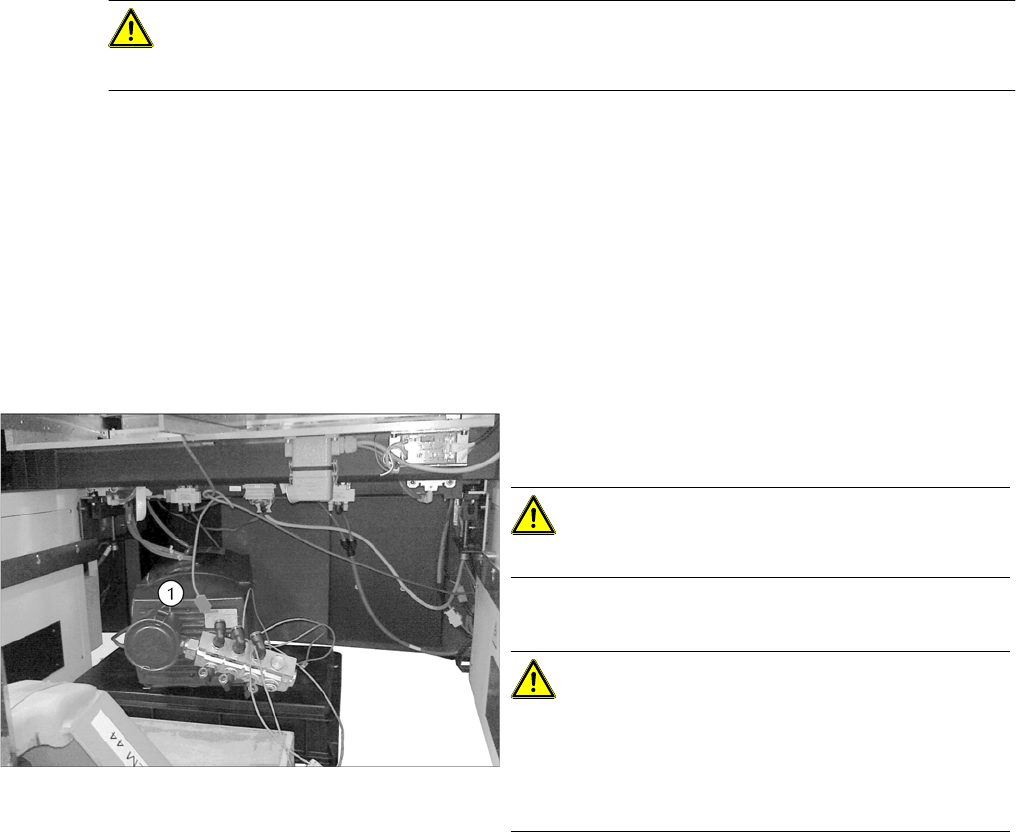

► 取出真空泵，执行维护工作。 另请阅读 “ 真空泵 SX1/
SX2 [00196614-xx] 的装置说明 ”。
注意
拆除期间注意不要损坏电缆！
注意
真空泵的前板只用橡胶缓冲装置固定。
注意不要损坏该橡胶缓冲装置。
务必从真空泵套或过滤器上提起真空泵，不要从前板上
提起。
大修
真空泵的维护任务 执行维护工作
106 预防性维护 SIPLACE SX1/SX2 V2
5.7.3 执行维护工作
建议的维护间隔时间
5.7.4 最后的工作
► 重新安装真空泵。 另请阅读 “ 真空泵 SX1/SX2 [00196614-xx] 的装置说明 ”。
提示
遵循制造商的说明操作
► 有关维护间隔时间以及如何执行每个维护任务的更多信息，请阅读真空泵制造商的说明。
维护间隔时间 备件 任务
每 3 个月一次 对于真空泵 DLM 的真空发生器：
真空吸嘴 D=1.5，真空泵反工
[03003156-xx]
该过程与消声器和真空发生器的过程相同 （参
见 “C&P6/12 贴片头 ” 小节）。
吸尘器 F10 [03070370
-
xx] 检查真空过滤器，如有必要则进行更换。
每 12 个月一次
（7500 小时）
过滤器插件 [03077677
-
xx] 检查过滤器插件，如有必要则进行更换。
滑动座 [03077679
-
xx] 检查滑动座，如有必要则进行更换。
提示
有效使用寿命
过滤器插件和滑动座的有效使用寿命为 7500 小时。 有关产品使用寿命的更多信息，请参阅制
造商的文档。 （参见 http://www.becker-international.com – 真空泵二级旋片泵，干式运行，类
型 VX4.25）
