小修 悬臂的维护工作 耗材、备件和易损件、工具 40 预防性维护 SIPLACE SX1/SX2 V2 4.5 悬臂的维护工作 4.5.1 耗材、备件和易损件、工具 ▪ 无纺布 [03082092-xx] ▪ SIPLACE 擦布 [00315253-xx] ▪乙 醇 异丙醇 – 可使用 IPA 作 为替代品。 ▪ 橡胶防护手套 [00372972-xx] ▪ 棉手套 [00359087-xx] ▪ 适用于 Y 轴松配轴承的润 滑系统 …
小修
执行维护工作 光学系统的维护工作
预防性维护 SIPLACE SX1/SX2 V2 39
4.4.3.2 清洁静态 3D 传感器组件
4.4.3.3 清洁 PCB 条形码扫描仪
► 用超细纤维布清洁倾斜的玻璃 (1)。
注意
切勿使用任何清洁剂！
► 重新安装照相机的上面部分。
在插入照相机的上面部分时，确保其平稳地位于下面
部分上，而且无法移动。
► 对所有的 IC 照相机和 FC 照相机重复执行这些步骤。
► 用超细纤维布清洁 3D 传感器组件镜头 (1)。
► 用超细纤维布清洁 PCB 条形码扫描仪的镜头 (1)。
小修
悬臂的维护工作 耗材、备件和易损件、工具
40 预防性维护 SIPLACE SX1/SX2 V2
4.5 悬臂的维护工作
4.5.1 耗材、备件和易损件、工具
▪ 无纺布 [03082092-xx]
▪ SIPLACE 擦布 [00315253-xx]
▪乙醇
异丙醇 – 可使用 IPA 作为替代品。
▪ 橡胶防护手套 [00372972-xx]
▪ 棉手套 [00359087-xx]
▪ 适用于 Y 轴松配轴承的润滑系统 [03079145-xx]
▪ 成套六角套筒扳手
▪ 17 号两头扳手
▪ ESD 腕带 [00320279-xx]
4.5.2 准备步骤
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 11] 章节中的说明执
行操作。
4.5.3 执行维护工作
参阅 :
1.1.6 有关悬臂的安全说明 [ ➙ 9]
1.1.2 有关强磁场使用的安全说明 [ ➙ 8]
4.5.3.1 清洁 Y 轴光栅标尺
注意
通常使用软布和最小的压力清洁光栅标尺。
如果光栅标尺很脏，会导致计数错误，从而导致贴片机
停止运行。
► 用浸有乙醇的无纺布清洁 Y 轴的增量光栅标尺 (1)。
小修
执行维护工作 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2 V2 41
4.5.3.2 清洁 X 轴光栅标尺
4.5.3.3 检查和清洁 X 轴和 Y 轴的磁性表面
注意
通常使用软布和最小的压力清洁光栅标尺。
如果光栅标尺很脏，会导致计数错误，从而导致贴片机
停止运行。
► 用浸有乙醇的无纺布清洁 X 轴增量光栅标尺 (1)。

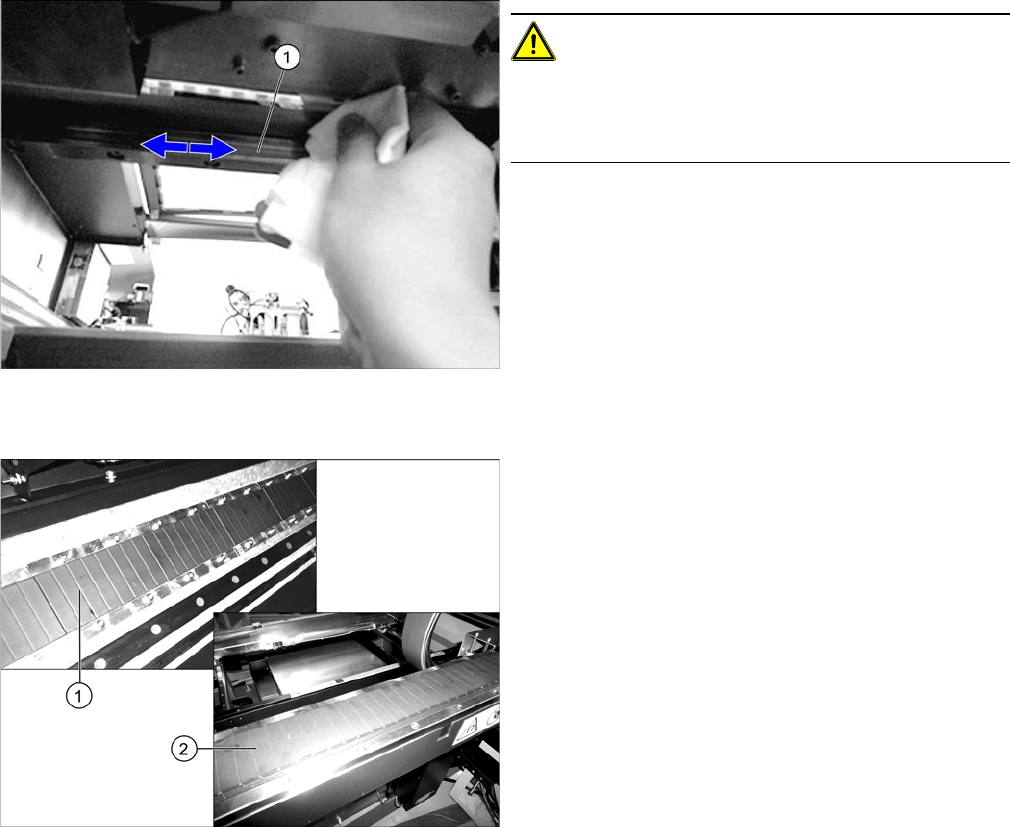

► 清洁 X (2) 和 Y (1) 轴的磁性表面（完全清洁）。用无
纺布清除磁性表面上任何难以清除的脏物。 必要时用
无磁性工具取出元件。
► 如果已损坏或出现其他问题，请与慕尼黑的
SIPLACE 服务小组联系。
