小修 最后的工作 贴片机主体的维护工作 预防性维护 SIPLACE SX1/SX2 V2 35 4.2.3.6 清洁保护罩风扇上的保护罩 4.2.4 最后的工作 ► 重新接通贴片机的压缩空气供给。 ► 将保护罩 (2) 从通风孔 (1) 上取下。 ► 使用吸尘器清洁保护罩。 ► 将保护罩放回到通风孔上。 ► 在所有 4 个通风孔处重复执行这些步骤 。
小修
贴片机主体的维护工作 执行维护工作
34 预防性维护 SIPLACE SX1/SX2 V2
4.2.3.5 清洁保护罩和 GCU 上的风扇
检查保护罩风扇
检查 GCU 上的风扇
在进行此检查时，需要打开贴片机。
► 关闭保护罩，并按下 Start （启动）按钮。

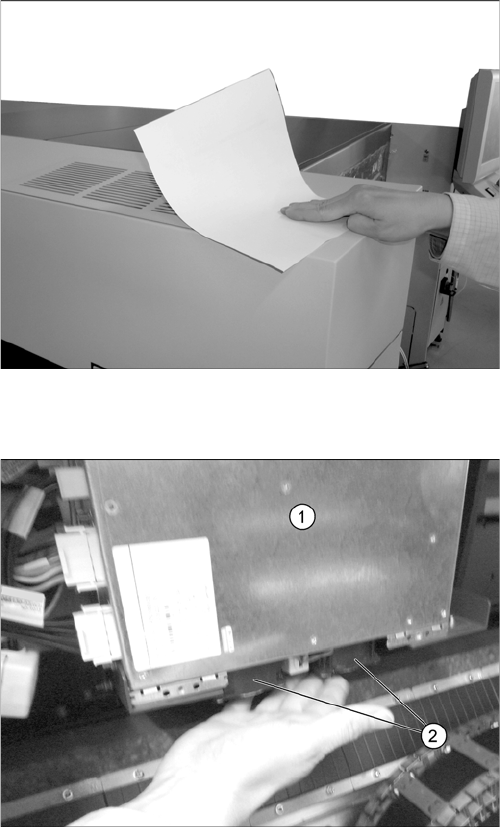

► 检查风扇是否正常运行。您应该能够感到有明显的气
流。将一张纸放到风扇口上 （如果需要）。
► 如果风扇未正常运行，检查电源的保险丝，如有必要
请更换保险丝。
如果保险丝正常，请更换风扇 （“ 风扇类型 4414
FNN" [03056479-xx]”）或 “ 保护罩风扇，一个部件
”[03094598-xx])。有关拆除和安装的详细信息，请阅
读各自贴片机的服务手册。
► 对所有保护罩风扇执行此检查。
► 打开安全保护罩。
► 用手握住风扇前部，检查 GCU (1) 上的风扇 (2) 是否
正常工作。您应该能够感到有明显的气流。
► 如果风扇未正常运行，更换该风扇 （风扇 GCU
[03060954
-
xx]）。有关如何拆卸 GCU 的详细信息，
请阅读各自贴片机的服务手册。
► 对所有 GCU 重复执行此检查。
小修
最后的工作 贴片机主体的维护工作
预防性维护 SIPLACE SX1/SX2 V2 35
4.2.3.6 清洁保护罩风扇上的保护罩
4.2.4 最后的工作
► 重新接通贴片机的压缩空气供给。

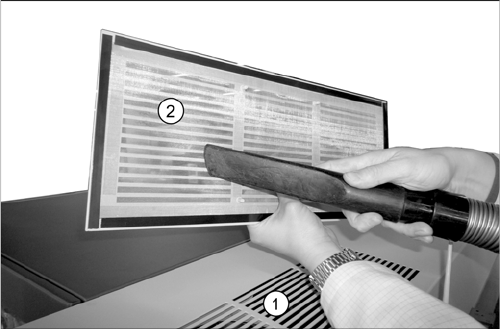

► 将保护罩 (2) 从通风孔 (1) 上取下。
► 使用吸尘器清洁保护罩。
► 将保护罩放回到通风孔上。
► 在所有 4 个通风孔处重复执行这些步骤。
小修
元件供给设备的维护工作 耗材、备件和易损件、工具
36 预防性维护 SIPLACE SX1/SX2 V2
4.3 元件供给设备的维护工作
4.3.1 耗材、备件和易损件、工具
▪刷子
▪ 无纺布 [03082092-xx]
▪ SIPLACE 擦布 [00315253-xx]
▪ 橡胶防护手套 [00372972-xx]
▪ 喷油表面盾 400 ml [00328575-xx]
▪ ESD 腕带 [00320279-xx]
4.3.2 准备步骤
► 卸载料车，并将其移出贴片机。
4.3.3 执行维护工作
4.3.3.1 检查并为料车和装卸装置上的轴承涂覆润滑脂
提示
为啮合销涂抹润滑脂
如果料车装卸频繁，建议您为啮合销涂抹润滑脂。

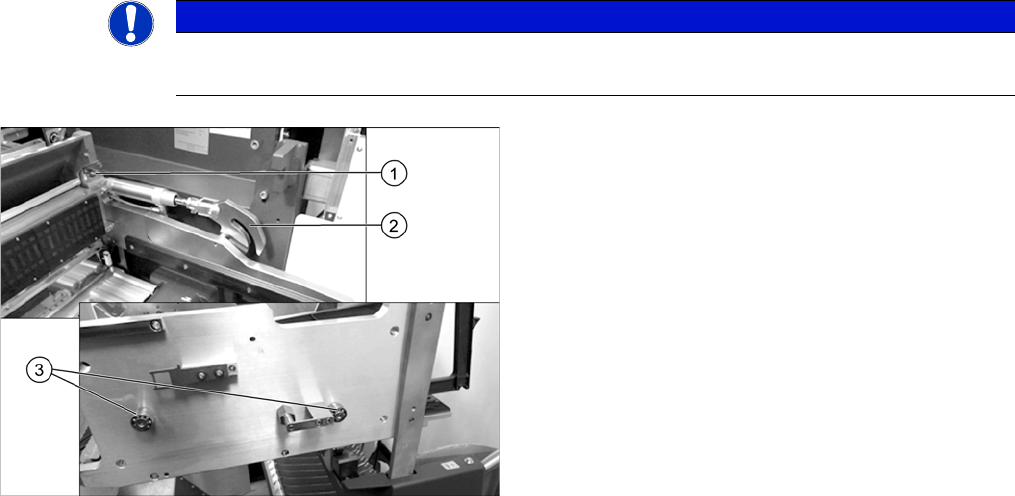

► 用 SIPLACE 擦布为啮合销 (1) 涂抹润滑脂。
► 用 SIPLACE 擦布，为元件装卸装置左右两侧的挂钩
(2) 涂覆润滑脂。
► 用 SIPLACE 擦布，为转换料台上的滚轮 (3)（每侧 2
个）涂覆润滑脂。
► 在所有料位和料车上重复执行这些步骤。
