小修
执行维护工作 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2 V2 43
4.5.3.5 更换松配轴承的润滑系统 Y 轴
参阅 :
4.5.3.1 清洁 Y 轴光栅标尺 [ ➙ 40]
4.5.3.7 清洁 Y 轴松配轴承和接触面 [ ➙ 44]
5.4.3.4 清洁 Y 轴线性导轨 [ ➙ 72]
提示
松配轴承滚轮
除了每 3 个月更换一次润滑系统，还必须在约 3 年后更换松配轴承滚轮。 根据轴的有效使用寿
命，这个时间可能有所不同。有关详细信息，请查看软件界面的维护显示内容。
► 有关此工作的相关信息，请与您的 SIPLACE 服务小组联系。
将润滑系统置于悬臂的松配轴承一侧！每个悬臂都配有 2
个润滑系统。

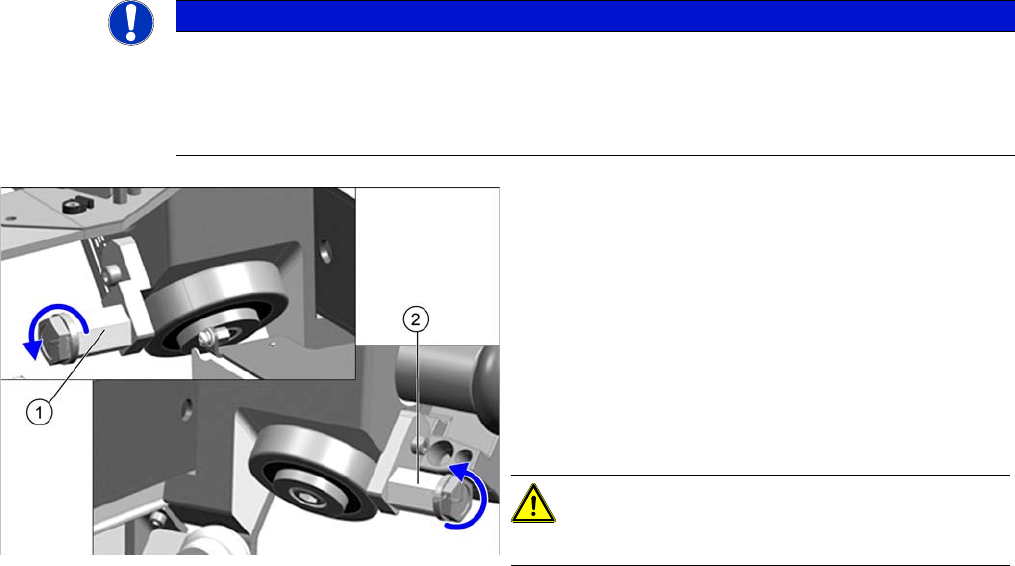

► 从悬臂上拧下两个润滑系统 (1) 和 (2) 。 面对您时一个
润滑系统在侧面，面对悬臂的背面时另一个润滑系统
在侧面。
► 用干布清洁 Y 轴滚轮、线性导轨和光栅标尺。
► 将悬臂移动两次 （完全）。现在，再清洁一次 Y 轴滚
轮和线性导轨。
► 拧下新润滑系统的保护帽。
注意
注意不要扭曲毡圈插件。
► 用手将新润滑系统拧紧到位。
► 对第二个悬臂重复执行此程序 （如有必要）。
小修
悬臂的维护工作 最后的工作
44 预防性维护 SIPLACE SX1/SX2 V2
4.5.3.6 清洁 X 轴松配轴承和接触面
4.5.3.7 清洁 Y 轴松配轴承和接触面
4.5.4 最后的工作
► 仅适用于 SW703.02 和更高版本：启动贴片机并重新设置相关组件的维护周期计数器。
注意
切勿使用任何化学性质的清洁剂！
► 使用 SIPLACE 擦布擦拭 X 轴的松配轴承 (1) 及其接
触面 (2)。
► 对贴片头座另一侧的松配轴承重复执行这些步骤。
► 对所有悬臂重复执行这些步骤。
注意
切勿使用任何化学性质的清洁剂！
► 用干无纺布擦拭 Y 轴松配轴承 (1) 和 (2) 及其接触面
(3)。
► 对所有悬臂重复执行这些步骤。
小修
耗材、备件和易损件、工具 传送导轨的维护工作
预防性维护 SIPLACE SX1/SX2 V2 45
4.6 传送导轨的维护工作
4.6.1 耗材、备件和易损件、工具
▪ 如果拧松夹持器，则需要在两侧都这么做。
3x ISO4762
-
M3x35
-
A2
-
70 [03043114
-
xx]
▪ Interflon Fin Super （Teflon 润滑油）[03017760-xx]
▪ 无纺布 [03082092-xx]
▪乙醇
异丙醇 – 可使用 IPA 作为替代品。
▪ SIPLACE 擦布 [00315253-xx]
▪ 橡胶防护手套 [00372972-xx]
▪ 棉手套 [00359087-xx]
▪ 成套十字槽螺丝刀
▪ ESD 腕带 [00320279-xx]
▪吸尘器
4.6.2 准备步骤
► 将料车移出贴片机。
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 11] 章节中的说明执
行操作。
注意
没有印制电路板
确保在您执行这些维护工作之前，贴片机上没有 PCB。
提示
用吸尘器清洁传送导轨
用吸尘器清洁传送导轨时，您不需要拧松传送导轨侧面夹持器或更改传送导轨宽度。
提示
设置最大传送导轨宽度 – 或 – 拧松夹持器
为了实现更好的效果，我们建议您使用以下程序：
► 使用软件设置最大传送导轨宽度。 记下当前传送导轨宽度和双传送导轨固定一侧的位置。
将双传送导轨转换到单传送导轨模式 （右 / 左）。
► 拧松传送导轨侧面夹持器。 （参见服务手册）
拧松夹持器后，通过推动夹持器设备，确保只移动传送导轨一侧。 推动时小心不要扭曲传
送导轨侧面！
提示
单传送导轨
单传送导轨中没有夹持器。
► 使用单传送导轨时，可小心地拉动宽度调整齿型带，从而移动柔软的一侧。
► 对于维护工作，不能移动固定的一侧。
