大修
执行维护工作 CPP 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 81
5.5.4.4 为 DP 段位器导轨涂覆润滑油
► 执行此维护工作时，使用蓝色 Combitip 与 Thermoplex ALN 1001/00。
► 将 Multipette 设为 2 微升。
► 取出吸嘴，对第一个段位器进行标记。

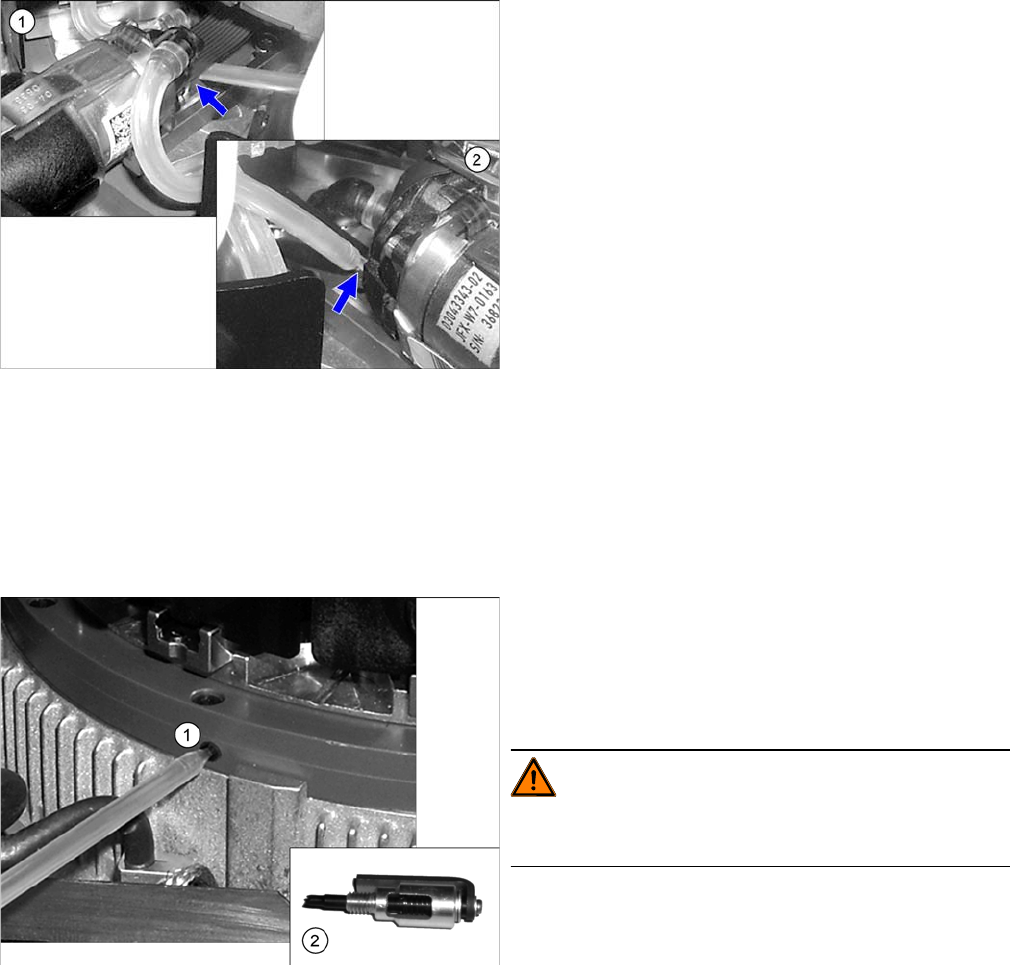

5.5.4.5 为星型轴涂覆润滑油
► 执行此维护工作时，使用绿色 Combitip 与 CPP Isoflex Topas NCA 5051。
► 将 Multipette 设为 2 微升。
► 拧松星型轴承左侧的平头螺钉。
► 取出吸嘴，对第一个段位器进行标记。
► 拉出段位器，直到停止。
► 为每个轨道的中心位置（左侧 (2) 和右侧 (1)）涂覆 2
微升的润滑剂，然后将段位器手动移入和移出 5 次左
右。
► 再次为每个轨道的中心位置 （左侧 (2) 和右侧 (1)）
涂覆 2 微升的润滑剂，然后再次将段位器手动移入和
移出 5 次左右。
每个轨道必须涂覆的总润滑剂量为 2 x 2 µl。
► 再将段位器移回原位。
► 将星型轴旋转到下一个段位器。
► 对所有段位器重复执行这些步骤。
► 将取出的吸嘴安装到位。
► 确定 Combitip 在开口 (1) 中的位置，并涂覆 2 微升的
润滑剂。从维修开口取出 Multipette，并将星型轴向
上旋转 30° （= 一个段位器）。重复执行此步骤
24 次，使星型轴旋转两周。必须涂覆总量 24 x 2 微
升的润滑剂。
警告
如果星型轴旋转时，Multipette 尖端仍然位于轴承中，则
Multipette 可能会使轴承折断和损坏。
► 用螺钉将润滑剂分配器 (2) 拧入星型轴的开口中。使
用此工具可以让润滑剂均匀地分布。
► 旋转星型轴 3 次，每次旋转 360 度。
► 拆除润滑剂分配器。
► 将平头螺钉拧回原位。
► 将取出的吸嘴安装到位。
大修
CPP 贴片头的维护工作 执行维护工作
82 预防性维护 SIPLACE SX1/SX2 V2

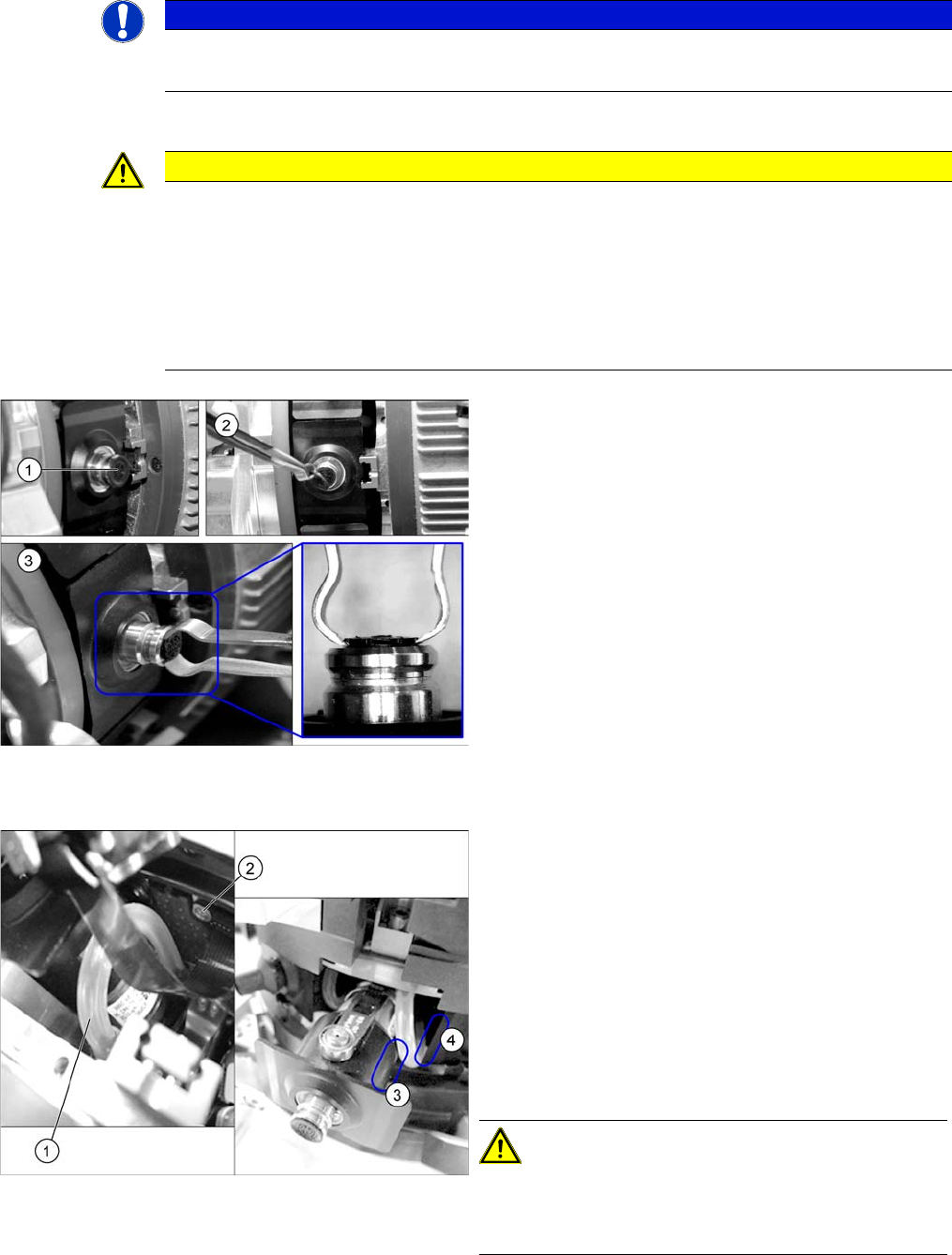

5.5.4.6 检查 / 更换真空传导部件
检查 / 更换过滤器盘
检查 / 更换 DP 真空软管
提示
真空检测
► 检查时，需要特别注意真空测试期间值得注意的段位器。
注意
避免损坏！
即使 DP 驱动装置内部微小的损坏也会导致真空系统泄漏或风箱破损。
► 使用特殊的镊子 [03092319-xx] 取出过滤器盘。
► 不要使用任何锋利的物体取出过滤器盘。
► 不要使用任何其他工具 （管道清洁器、压缩空气）清洁 DP 驱动装置的中空轴。
► 不要使用任何物体刺破过滤器盘。 这会损坏风箱。
► 检查过滤器盘 (1) 是否变脏或损坏。如果过滤盘已变
脏或损坏，则进行更换。
要拆卸和安装过滤器盘，请执行下列操作：
► 从 DP 驱动装置中拉出吸嘴。
► (2) 扯下过滤器盘外部的唇形橡胶密封。过滤器盘的
内部塑料部分仍然位于 DP 驱动装置中。
► (3) 小心地从 DP 驱动装置中拉出过滤器盘的内部塑料
部件。
► 直接将新的过滤器盘安装到 DP 驱动装置上。过滤器
盘必须发出响声并啮合到位。
► 检查真空软管。
如果真空软管 (1) 损坏，或者密封性不好，则进行更
换。
软管的下列部分必须密切关注：
⇨ (2) 带螺纹的水平部分 （在单核心解决方案 (SCS)
上）
⇨ (3) 自身段位器周围的区域
⇨ (4) 相邻段位器周围的区域
► 有关拆除和安装的详细信息，请阅读各自贴片机的服
务手册。
注意
安装软管时，确保此软管不会摩擦到自己或相邻段位器
的保护帽。在将段位器移入和移出时，检查上面提到的
区域。
大修
执行维护工作 CPP 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 83

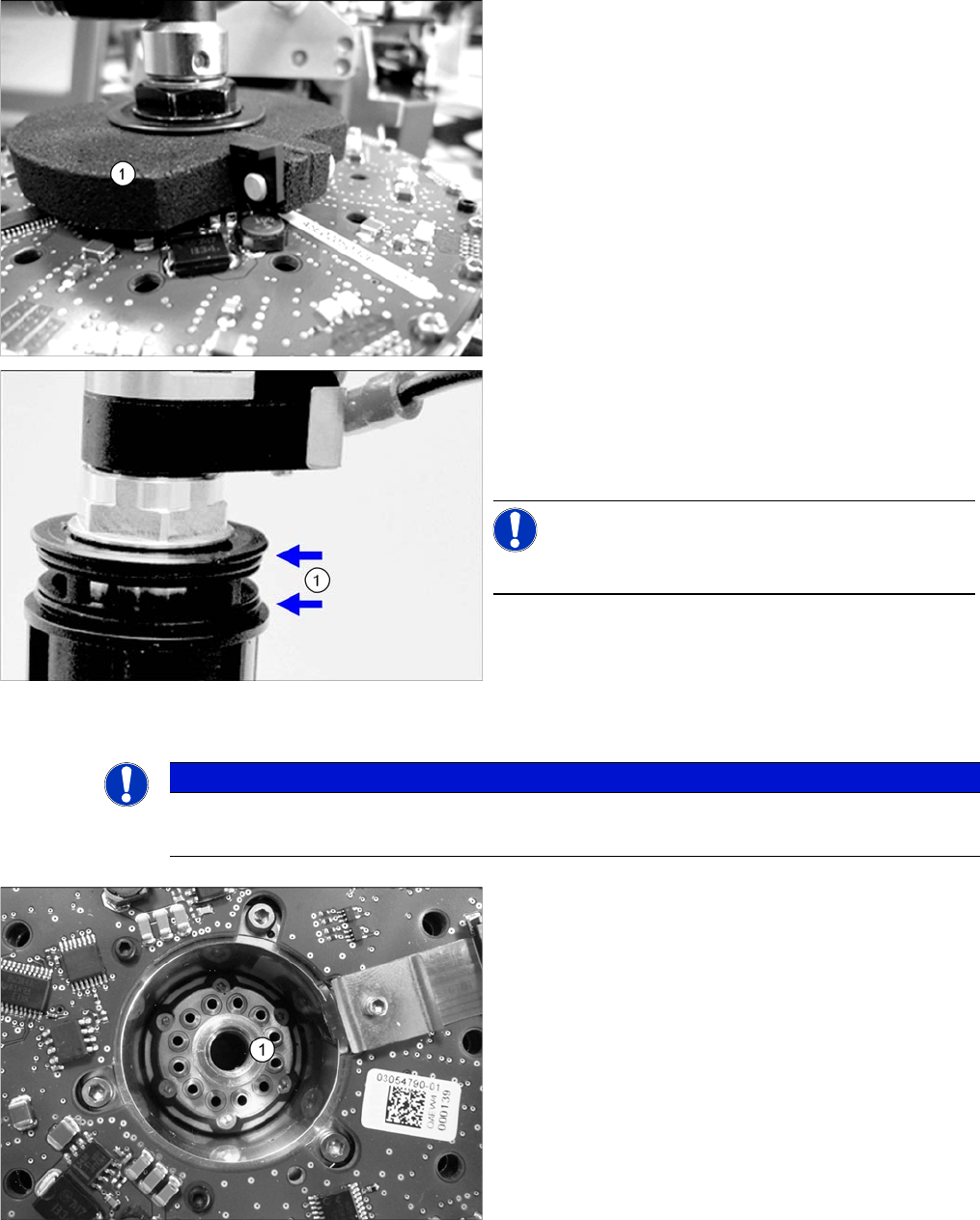

检查 / 更换消声器和螺丝连接处上的 O 形环。
检查 / 更换保持电路
► 小心地拧松消声器的固定夹 (1) 并取下消声器。
► 检查消声器是否变脏，如有必要则进行更换。
► 检查螺丝连接处的 0 形环 (1) 是否损坏，如有必要则
进行更换。
► 有关拆除和安装的详细信息，请阅读各自贴片机的服
务手册。
提示
O 形环包含在保持电路的密封组件中 [03095007-xx]。
提示
清洁
► 另请遵循 "5.5.4.7 清洁保持电路 " [ ➙ 84] 节的要求。
► 拆除保持电路 (1)。
► 检查保持电路是否变脏，如有必要用干净的或新的保
持电路进行更换。
► 有关拆除和安装的详细信息，请阅读各自贴片机的服
务手册。
