组件概述 C&P6/12 贴片头概述 组件的序列号 20 预防性维护 SIPLACE SX1/SX2 V2 2.2 C&P6/12 贴片头概述 2.3 CPP 贴片头概述 1. 中间分配器，数字 （在机盖下） 2. 星形轴马达 3. Z 轴马达 4. 步进马达 5. 元件照相机 1. 星型轴 2. 段位器 3. 前板 4. 消声器 5. Z 轴驱动装置的线性导轨 6. 元件传感器 （在贴片头的下侧）
组件概述
组件的序列号 SX1/SX2 V2 贴片机概述
预防性维护 SIPLACE SX1/SX2 V2 19
2 组件概述
2.1 SX1/SX2 V2 贴片机概述
2.1.1 组件的序列号

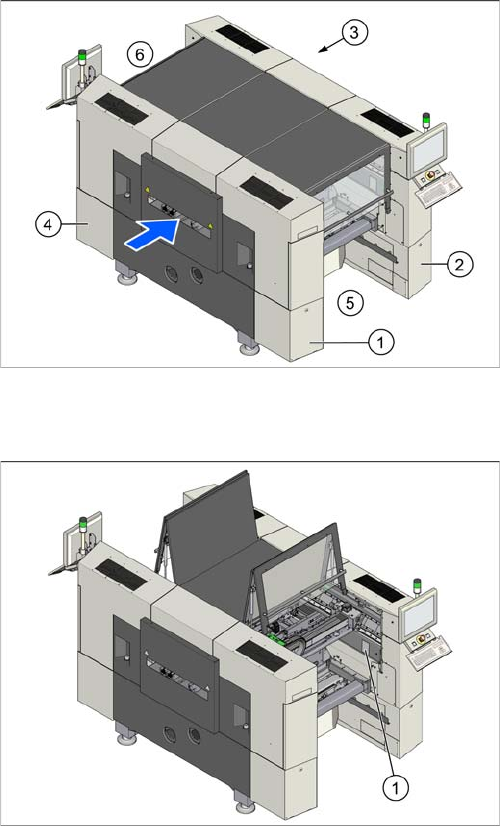

1. 第 1 部分 （气动装置）
2. 第 2 部分
3. 第 3 部分 （电源）
4. 第 4 部分
5. 料位 1
6. 料位 2
可在铭牌 (1) 上找到贴片机的序列号。
组件概述
C&P6/12 贴片头概述 组件的序列号
20 预防性维护 SIPLACE SX1/SX2 V2
2.2 C&P6/12 贴片头概述
2.3 CPP 贴片头概述

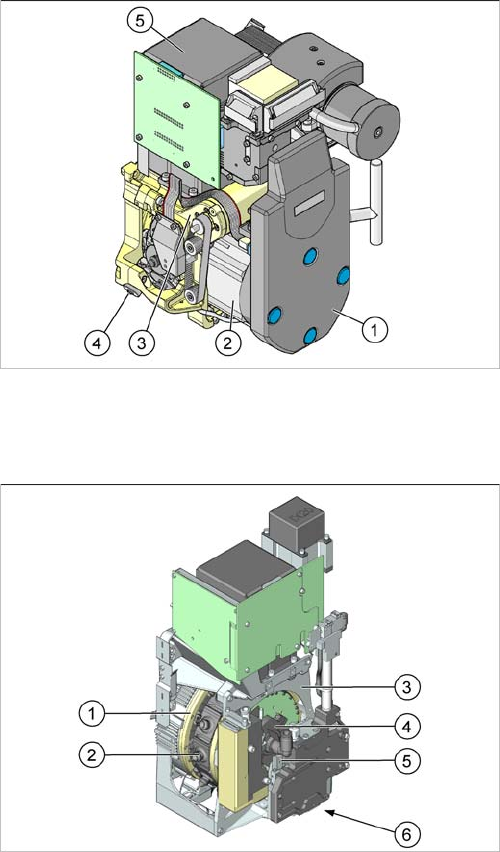

1. 中间分配器，数字 （在机盖下）
2. 星形轴马达
3. Z 轴马达
4. 步进马达
5. 元件照相机
1. 星型轴
2. 段位器
3. 前板
4. 消声器
5. Z 轴驱动装置的线性导轨
6. 元件传感器 （在贴片头的下侧）
组件概述
组件的序列号 C&P20A 贴片头概述
预防性维护 SIPLACE SX1/SX2 V2 21
2.4 C&P20A 贴片头概述
2.5 双贴片头概述

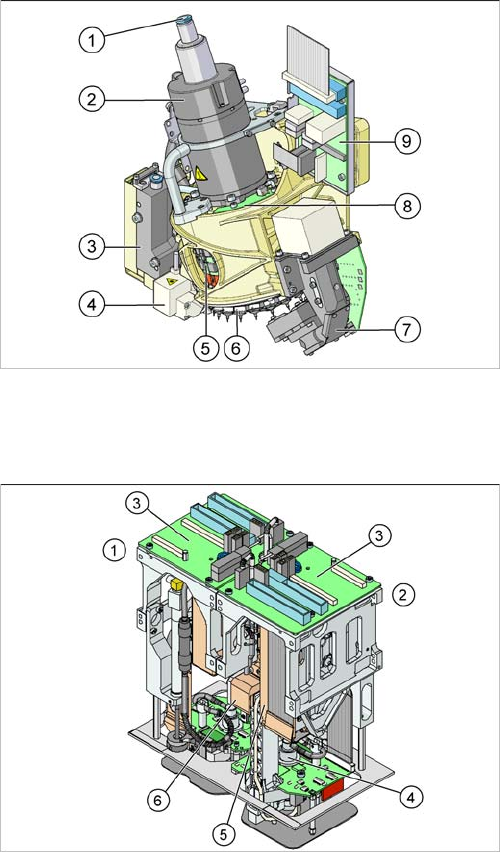

1. 保持电路中 20 个文氏管吸嘴的压缩空气连接
2. 星形轴马达
3. 拾取和贴片电路的压力控制阀
4. 元件传感器
5. DP 驱动装置 （20 个）
6. 带有 20 个吸嘴的星形轴
7. 元件照相机
8. “ 保持电路真空传感器 ” 的印制电路板
9. 中间分布器印制电路板
1. 组件 1
2. 组件 2，旋转 180° （与组件 1 相比）。
3. 组件 1 和组件 2 上的主板
4. D 轴
5. 线性马达 Z 轴
6. Z 轴增量测量系统
