大修 C&P20A 贴片头的维护工作 执行维护工作 102 预防性维护 SIPLACE SX1/SX2 V2 5.6.5.7 清洁元件传感器 注意 棱镜，棉签 ► 注意不要损坏元件传感器棱镜。 ► 确保不使用浸有润滑油的脱脂棉签清洁段 位器光栅盘。通常使用 新 的脱脂棉签！ ► 取下元件传感器的保护软管。 ► 用浸有乙醇的脱脂棉签清洁元件传感器的棱镜。 ► 将保护软管安装到元件传感器上。
大修
执行维护工作 C&P20A 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 101
检查保持电路
► 按照上面的说明，以相反的顺序安装保持电路和消声器。另外，还要遵循下面的说明：
► 拆除真空分配器保持电路。
► 仅拧松保持电路上的三个凸起紧固螺钉，然后卸下保
持电路。
► 检查保持电路的支座 (1) 是否变脏。
► 用干无纺布清洁支座 （如有必要）。
► 检查保持电路 (2) 和密封 (3) 是否变脏或损坏。如果
很脏或已损坏，则更换新的保持电路。
► 用压缩空气清洁保持电路。确保没有脏物进入文氏管
吸嘴 (4)。
注意
保持电路拥有一个对中销。
► 在安装期间，确保对中销插入保持电路支座对面的孔中，否则，保持电路的安装角度可能
错误 （偏离 120 度）。
注意
安装说明
► 确保密封插入正确无误！
► 再次插入消音器并拧紧。螺钉仅应 “ 手动拧紧 ”。
大修
C&P20A 贴片头的维护工作 执行维护工作
102 预防性维护 SIPLACE SX1/SX2 V2
5.6.5.7 清洁元件传感器
注意
棱镜，棉签
► 注意不要损坏元件传感器棱镜。
► 确保不使用浸有润滑油的脱脂棉签清洁段位器光栅盘。通常使用新的脱脂棉签！
► 取下元件传感器的保护软管。
► 用浸有乙醇的脱脂棉签清洁元件传感器的棱镜。
► 将保护软管安装到元件传感器上。
大修
执行维护工作 C&P20A 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 103

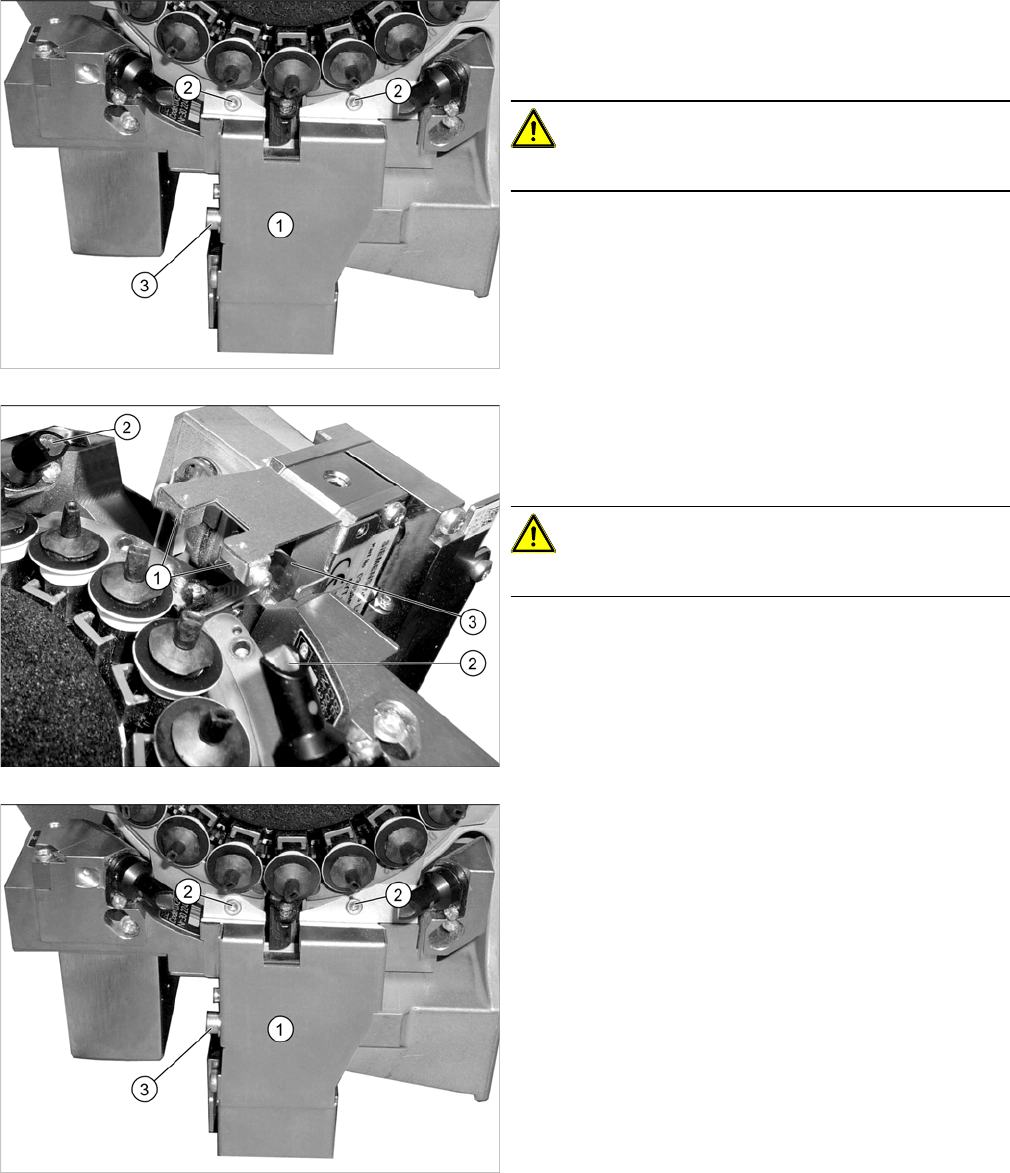

5.6.5.8 清洁 Z 轴
► 拆除 Z 轴上的盖板 (1)。 拧 下 (2) 和 (3) 处的螺钉。 小
心取下盖板。
先阅读贴片机的服务手册。
注意
注意不要损坏元件传感器棱镜。
► 使用 Bernstein 镊子 （[00377393
-
xx] 或
[00377394
-
xx]，新手组合包中提供）取走 Z 轴处堆
积的所有元件。 要特别注意磁铁 (1) 四周的区域。
注意
小心不要损坏元件传感器棱镜 (2) 或 Flexprint (3)。
► 装上盖板 (1)。 拧上并 “ 手工拧紧 ” (2) 处的螺钉，并用
130 Ncm 的扭力拧紧 (3) 处的螺钉。
先阅读贴片机的服务手册。
