大修
执行维护工作 CPP 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 79
5.5.4 执行维护工作

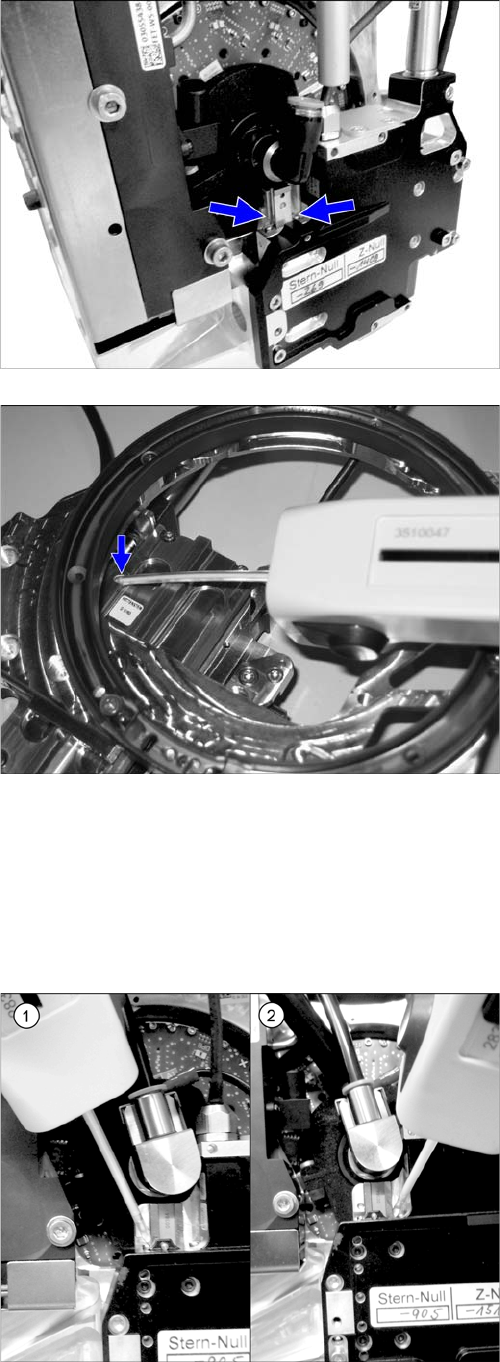

5.5.4.1 为 Z 轴线性导轨涂覆润滑油
► 执行此维护工作时，使用蓝色 Combitip 与 Thermoplex ALN 1001/00。
► 将 Multipette 设为 4 微升。
Z 轴线性导轨
每个球槽 2 x 4 微升 Lubcon Thermoplex ALN 1001/00
（蓝色 Combitip）
支撑滚轮
支撑滚轮上涂覆 1 x 1 微升 Klüber GEM 1 220 N 润滑油
（黄色 Combitip）
► 为轨道的左 (1) 右 (2) 两侧涂覆 4 微升的润滑剂，并
将 Z 轴手动移入和移出 5 次左右。
► 再次为轨道的左右两侧涂覆 4 微升的润滑剂，并将 Z
轴再次手动移入和移出 5 次左右。
► 每个轨道必须涂覆的总润滑剂量为 2 x 4 微升。
大修
CPP 贴片头的维护工作 执行维护工作
80 预防性维护 SIPLACE SX1/SX2 V2

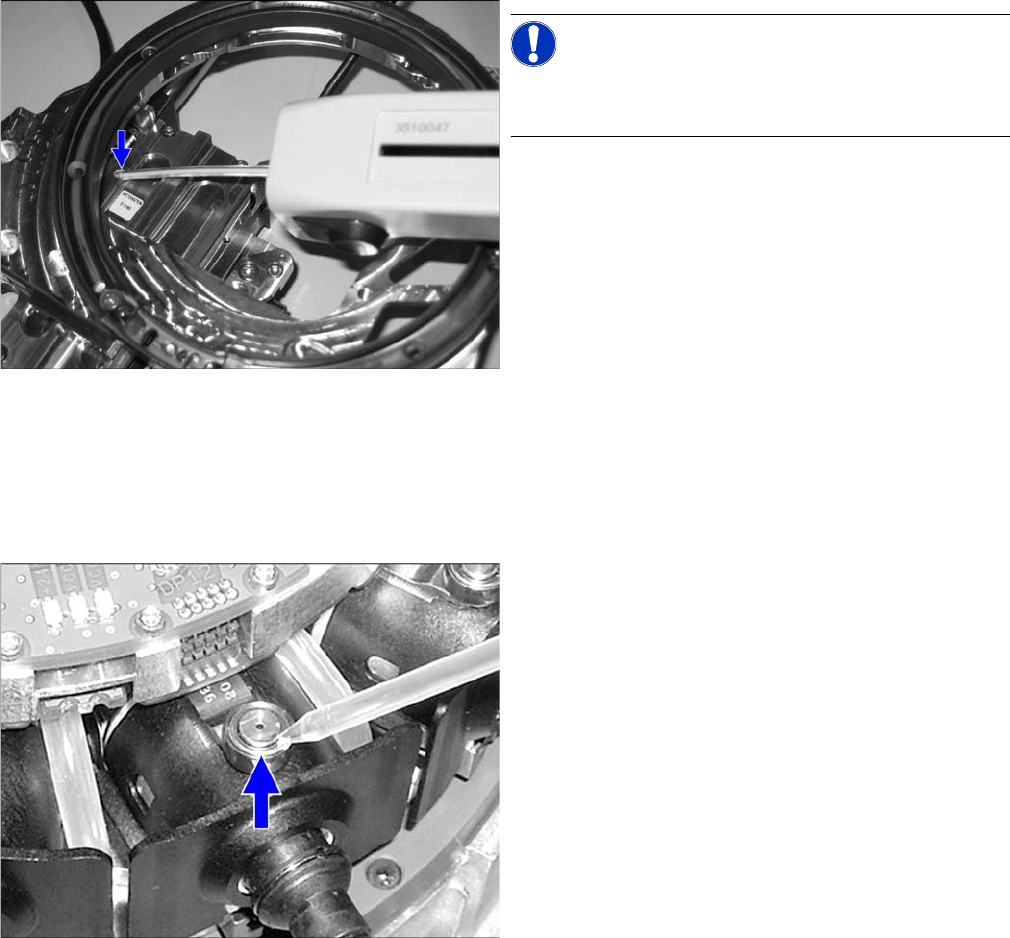

5.5.4.2 为 Z 轴支撑滚轮涂抹润滑油
► 执行此维护工作时，使用黄色 Combitip 与 Klüber GEM 1 220 N 润滑油。
► 将 Multipette 设为 1 微升。
5.5.4.3 为 DP 驱动轴涂覆润滑油
► 执行此维护工作时，使用黑色 Combitip 与 Klüberalfa DH 3-100。
► 将 Multipette 设为 1 微升。
► 取出吸嘴，对第一个段位器进行标记。
提示
通过前板后部的维修孔进行润滑操作。要完成此操作，
必须卸下前板。
► 将 Z 轴向上按到顶部停止位置处。这样，您将可以接
触到维修孔。
► 将 Multipette 插入维修孔中，然后涂覆 1 微升的润滑
剂到支撑滚轮上。
► 手动移入和移出 Z 轴 5 次左右。
► 将 Multipette 放到锁紧销的顶部边缘位置，然后涂覆
1 µl 的润滑剂。
► 为所有的驱动轴涂覆润滑油 （如上所述）。
► 将取出的吸嘴安装到位。
大修
执行维护工作 CPP 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 81
5.5.4.4 为 DP 段位器导轨涂覆润滑油
► 执行此维护工作时，使用蓝色 Combitip 与 Thermoplex ALN 1001/00。
► 将 Multipette 设为 2 微升。
► 取出吸嘴，对第一个段位器进行标记。
5.5.4.5 为星型轴涂覆润滑油
► 执行此维护工作时，使用绿色 Combitip 与 CPP Isoflex Topas NCA 5051。
► 将 Multipette 设为 2 微升。
► 拧松星型轴承左侧的平头螺钉。
► 取出吸嘴，对第一个段位器进行标记。
► 拉出段位器，直到停止。
► 为每个轨道的中心位置（左侧 (2) 和右侧 (1)）涂覆 2
微升的润滑剂，然后将段位器手动移入和移出 5 次左
右。
► 再次为每个轨道的中心位置 （左侧 (2) 和右侧 (1)）
涂覆 2 微升的润滑剂，然后再次将段位器手动移入和
移出 5 次左右。
每个轨道必须涂覆的总润滑剂量为 2 x 2 µl。
► 再将段位器移回原位。
► 将星型轴旋转到下一个段位器。
► 对所有段位器重复执行这些步骤。
► 将取出的吸嘴安装到位。
► 确定 Combitip 在开口 (1) 中的位置，并涂覆 2 微升的
润滑剂。从维修开口取出 Multipette，并将星型轴向
上旋转 30° （= 一个段位器）。重复执行此步骤
24 次，使星型轴旋转两周。必须涂覆总量 24 x 2 微
升的润滑剂。
警告
如果星型轴旋转时，Multipette 尖端仍然位于轴承中，则
Multipette 可能会使轴承折断和损坏。
► 用螺钉将润滑剂分配器 (2) 拧入星型轴的开口中。使
用此工具可以让润滑剂均匀地分布。
► 旋转星型轴 3 次，每次旋转 360 度。
► 拆除润滑剂分配器。
► 将平头螺钉拧回原位。
► 将取出的吸嘴安装到位。
