大修
C&P20A 贴片头的维护工作 执行维护工作
98 预防性维护 SIPLACE SX1/SX2 V2
更换过滤器盘
提示
更换过滤器盘
► 在更换过滤器盘之前，请阅读 “ 用户手册，适用于过滤器盘的装配 / 拆卸工具，C&P20A”
（部件号：00195378-xx）。
► 使用“适用于过滤器盘的装配/拆卸工具”，从贴片头的
20 个段位器中拆除过滤器盘。
► 使用插入和提取工具将新过滤器盘放在各个段位器
上。 过滤器盘必须发出响声并啮合到位。
► 检查过滤器盘的安装是否正确无误。 过滤器盘必须笔
直地安装到 DP 驱动装置上。
大修
执行维护工作 C&P20A 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 99

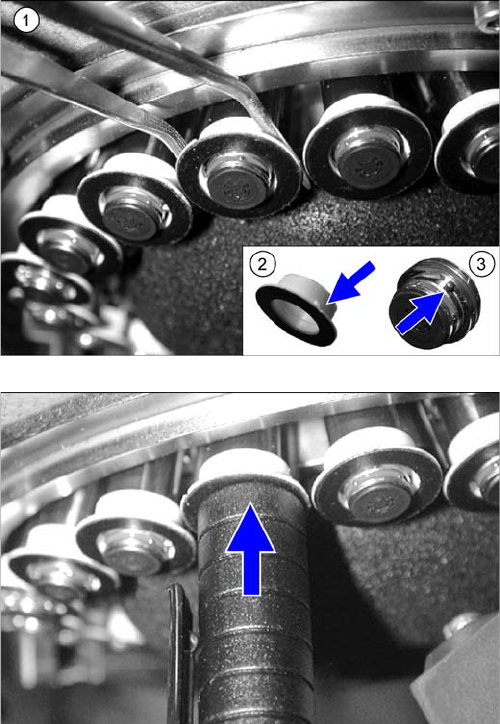

5.6.5.5 检查 / 更换开关盘
► 检查开关盘是否已损坏或破裂 （例如黑色表面出现
刮痕或变色）。 另外，还检查相邻的开关盘是否拥有
相同的高度。 如果高度不同，则表明已遭到损坏。
► 如果开关盘已损坏，请小心地卸下它 (1)。
► 用拇指从下面按住段位器，以免拆卸时损坏段位器。
► 将新的开关盘安装到段位器上，使销 (3) 和槽 (2) 相
互啮合到位。
► 使用适当的段位器光栅盘 （在此使用钢笔帽）将开
关盘压在段位器上。
► 另外，还检查新的和相邻的开关盘是否拥有相同的高
度。
大修
C&P20A 贴片头的维护工作 执行维护工作
100 预防性维护 SIPLACE SX1/SX2 V2
5.6.5.6 检查 / 更换真空传导部件
检查消声器 （压缩空气操作）
检查反射环 （真空泵操作）
提示
检查段位器，照相机光学装置
► 检查时，需要特别注意真空测试期间值得注意的段位器。
► 确保没有弄脏或损坏照相机镜头。
提示
消声器或反射环
执行真空泵操作时，需要在消声器的位置处安装反射环。

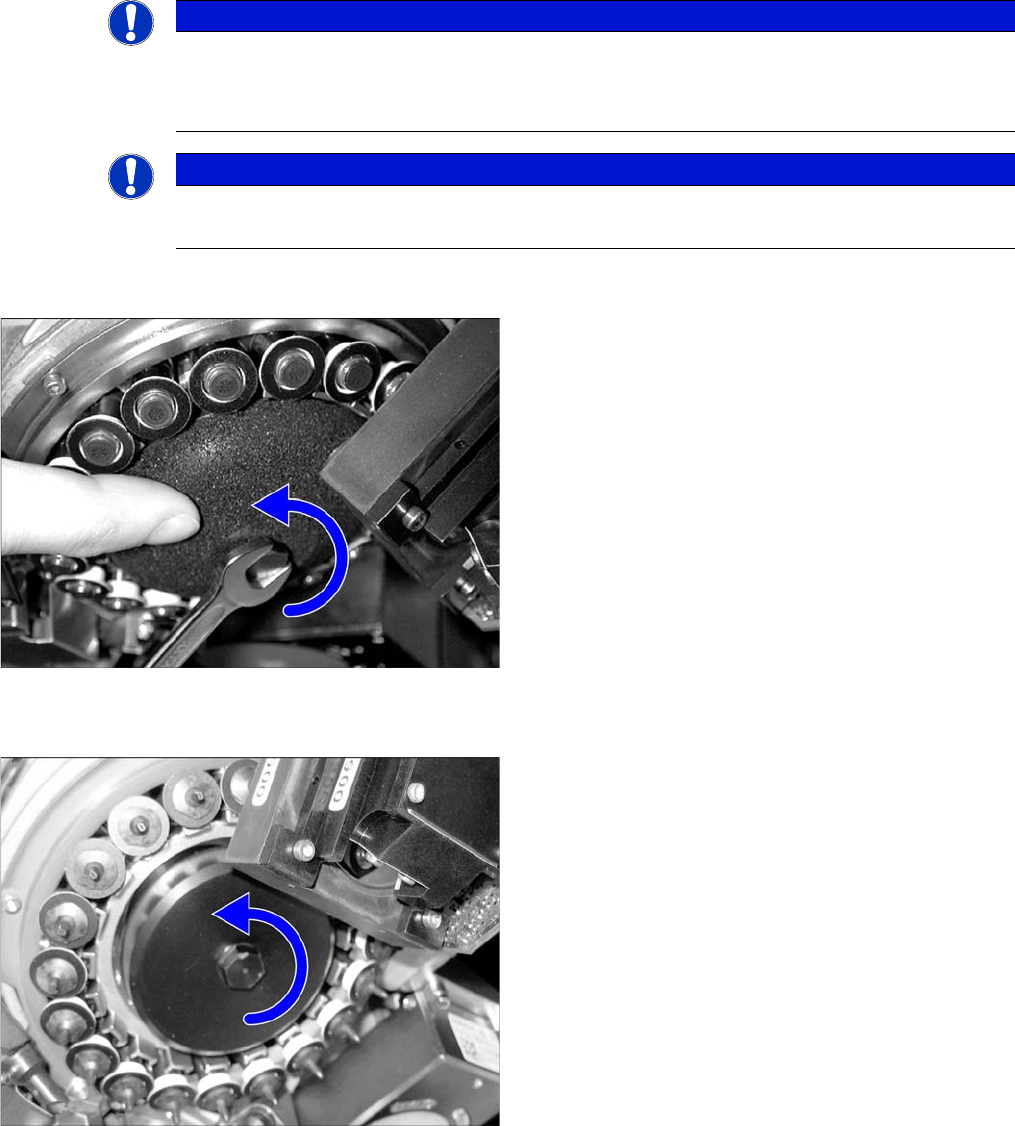

► 拆除消声器。为此，拧松用来紧固消声器的螺钉，然
后小心地取出消声器。
► 检查消声器是否变脏，如有必要则进行更换。
► 拆除反射环。 拧下固定保护罩的螺钉并取下保护罩以
及反射环。
► 检查反射环上的密封盘和 O 形环是否变脏或损坏，如
有必要将其更换。
