大修
准备步骤 CPP 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 75
拆除前板
► 拆除 CPP 贴片头的前板。 先阅读贴片机的服务手册。
Multipette
► 准备好 Multipette。（见下文）
剂量设备和润滑剂的颜色编码
参阅 :
1.2 准备工作 ...... [ ➙ 11]
注意
不要组合！
仅使用 Combitip （为每种润滑剂进行了专门标记），以免润滑剂混合。
润滑剂的混合 （组合）会影响轴承的有效使用寿命！
颜色 润滑剂 应用
绿色 绿色 Combitip
Isoflex Topas NCA 5051
星型轴
黑色 黑色 Combitip
Klüberalfa DH 3-100
驱动轴承
蓝色 蓝色 Combitip
Lubcon Thermoplex ALN 1001/00 50 毫升
段位器导轨 /Z 轴导轨
黄色 黄色 Combitip
Klüber GEM 1 220 N
支撑滚轮
大修
CPP 贴片头的维护工作 准备步骤
76 预防性维护 SIPLACE SX1/SX2 V2

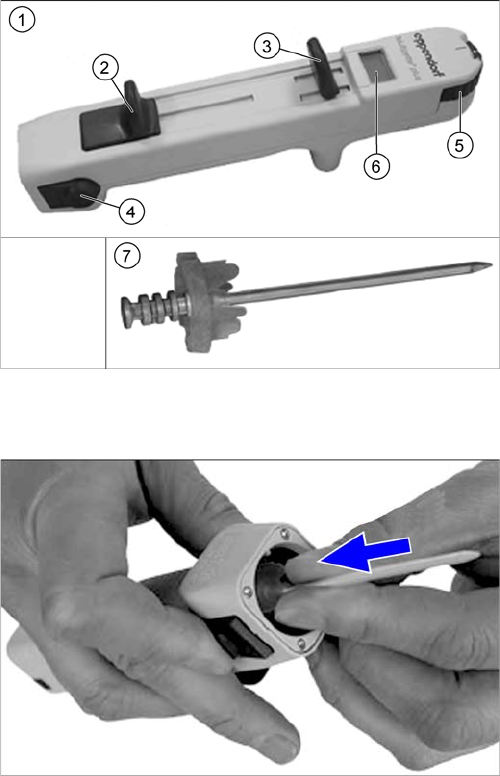

5.5.2.1 Multipette 概述
5.5.2.2 装配 Multipette
1. Multipette
2. 填充杆
3. 剂量杆
4. 拒绝按钮
5. 容量设置
6. 数字显示器
这将显示润滑脂涂覆量。 涂覆润滑脂量的大小取决于
使用的 Combitip 和容量设置的当前位置。
7. Combitip
► 向右下方按住 Multipette 上的填充杆，然后固定到
位。
► 将相关的 Combitip 按到 Multipette 上，直到两者啮合
为止。
► 检查 Combitip 是否牢固安装到 Multipette 上。
► 在容量设置上设定需要的剂量。
大修
准备步骤 CPP 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 77

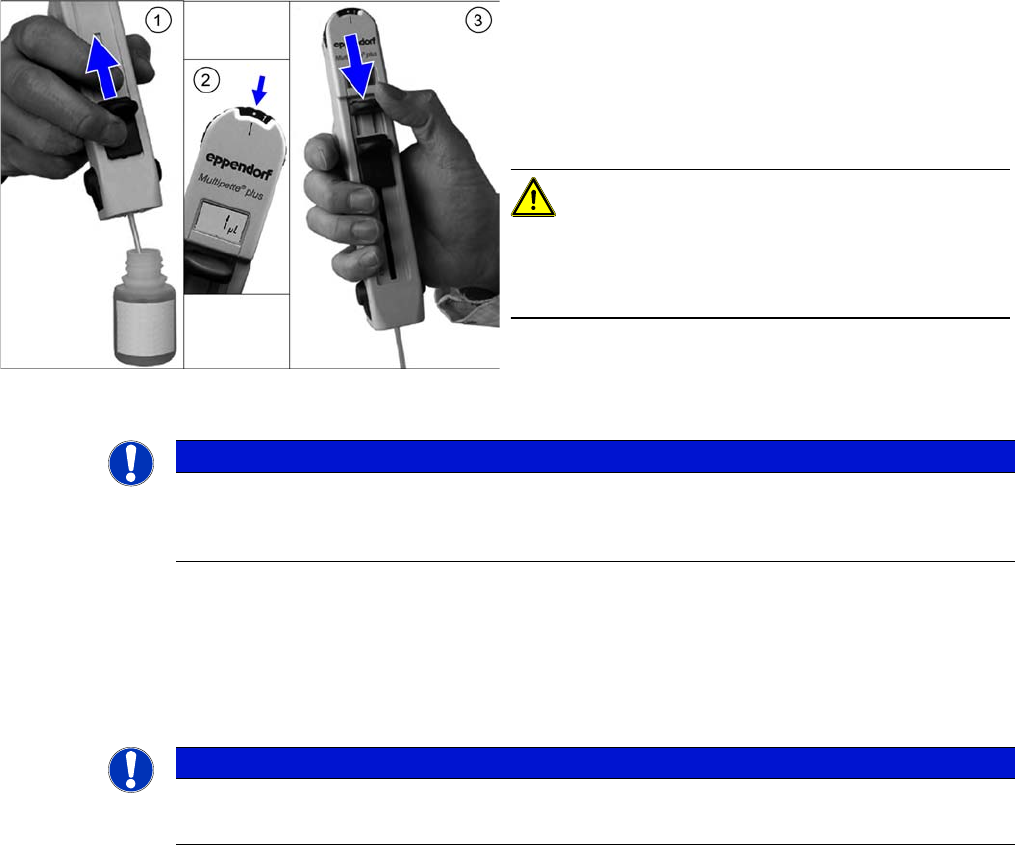

5.5.2.3 填充和设置 Multipette
► 将布料或类似物品置于工作表面上，以便您设置 Multipette 时不会粘到润滑剂。
► 将 Combitip 尖端部分从润滑剂中取出，并擦掉 Combitip 上多余的润滑剂。
► (2) 将 Multipette 计量器设为左侧的点，紧邻 “1”。显示器应立即显示 “1 µl”。
► (3) 尽可能将涂覆杆推到末端停止位置 （沿着 Combitip 的方向）。
这样一来，就可以清除 Combitip 中的空气。所显示的容量是准确的。
► 测试布上的涂覆量。
Multipette 已准备就绪，可立即使用。
5.5.2.4 从 Multipette 中释放 Combitip
► 使用容器 （含相关润滑剂）或废料仓保留 Combitip，并将填充杆向右下方推动。剩余的润滑剂将被
挤出。
► 再次将填充杆向上拉回。
► 同时按住两个拒绝按钮。Combitip 将从 Multipette 中释放出来。显示内容将被删除。
► 将填充杆尽可能推到末端停止位置处 （沿着
Combitip 的方向）。
► 将 Combitip 的尖端浸入相关的润滑剂中。
► (1) 慢慢地推动填充杆 （沿着显示器的方向），以便
将润滑剂推入 Multipette 中。
注意
填充杆不要推动得太快，否则，会产生较大的真空。这
样一来，液体会充满气泡，从而导致涂覆量不准确。
但是，气缸上部区域中的小气泡不会影响涂覆量。
提示
完全填充 Combitip
如果您填充 Combitip 的工作尚未完成，显示器不会闪烁。在这种情况下，您需要将初始容量返
回到底部，然后重新填充 Combitip。
提示
容量设置
► 只需旋转容量设置轮，就可以在两次涂覆之间更换容量。
