小修
耗材、备件和易损件、工具 双贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 55
4.8 双贴片头的维护工作
4.8.1 耗材、备件和易损件、工具
▪ Interflon Fin Super （Teflon 润滑油）[03017760-xx]
▪ 无纺布 [03082092-xx]
▪ FE 50 备用过滤器 [03047489-xx]
▪ ESD 腕带 [00320279-xx]
▪ 长尖嘴钳
4.8.2 准备步骤
► 关闭贴片机并进行固定，避免未经授权的重新激活。 遵循 "1.2 准备工作 ......" [ ➙11] 章节中的说明执
行操作。
► 将吸嘴放入吸嘴交换器中。
4.8.3 执行维护工作
4.8.3.1 清洁段位器光栅盘和吸嘴座
4.8.3.2 清洁 / 更换附加的容量过滤器
► 喷洒少量的 Teflon 润滑油到无纺布上，然后用无纺布
清洁段位器光栅盘和吸嘴座。
另外，您也可以使用 SIPLACE 擦布。
► 小心吹气通过吸嘴。
► 在第二个双贴片头组件上重复执行这些步骤。
► 拧下过滤器的盖子 (1)。
提示
如果过滤器难以拧下，则使用长尖嘴钳。贴片头不需要
卸下来。
► 卸下过滤器 (2)。
► 通过压缩空气吹气清洁过滤器。
► 检查过滤器是否损坏。
► 如果已损坏，则更换新过滤器。
► 再次拧紧过滤器。
► 在第二个双贴片头组件上重复执行这些步骤。
小修
智能支持销维护工作 耗材、备件和易损件、工具
56 预防性维护 SIPLACE SX1/SX2 V2
4.9 智能支持销维护工作
4.9.1 耗材、备件和易损件、工具
▪ 无纺布 [03082092-xx]
▪ 脱脂棉签 [00352931-xx]
▪ SIPLACE 擦布 [00315253-xx]
▪吸尘器
4.9.2 准备步骤
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 11] 章节中的说明执
行操作。
4.9.3 执行维护工作

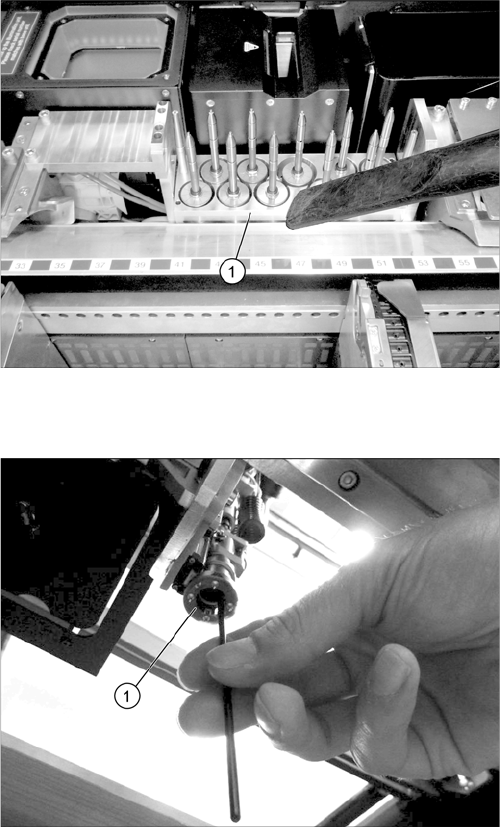

4.9.3.1 用吸尘器清洁吸嘴盘
4.9.3.2 清洁销拾取器的接口
► 用吸尘器清洁所有销吸嘴盘 (1)。
► 用酒精蘸湿脱脂棉签。
► 使用脱脂棉签清洁接口 (1) 内的球面管脚网格。
► 让脱脂棉签到达接口的末端。 清洁此处的对中板。
小修
执行维护工作 智能支持销维护工作
预防性维护 SIPLACE SX1/SX2 V2 57

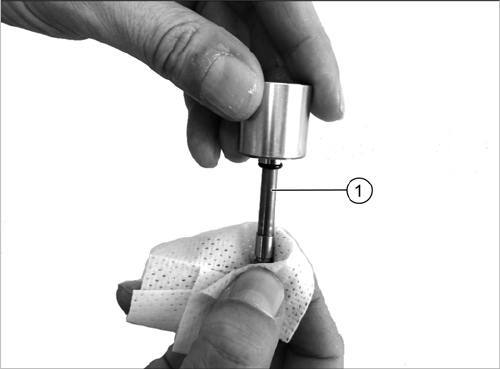

4.9.3.3 清洁支持销
► 使用 SIPLACE 擦布清洁支持销表面和支持销槽 (1)。
► 用干燥的无纺布擦去磁性脚和磁性脚接触区域上多余
的油脂。
► 对所有销重复执行这些步骤。
