小修
悬臂的维护工作 最后的工作
44 预防性维护 SIPLACE SX1/SX2 V2
4.5.3.6 清洁 X 轴松配轴承和接触面
4.5.3.7 清洁 Y 轴松配轴承和接触面
4.5.4 最后的工作
► 仅适用于 SW703.02 和更高版本：启动贴片机并重新设置相关组件的维护周期计数器。
注意
切勿使用任何化学性质的清洁剂！

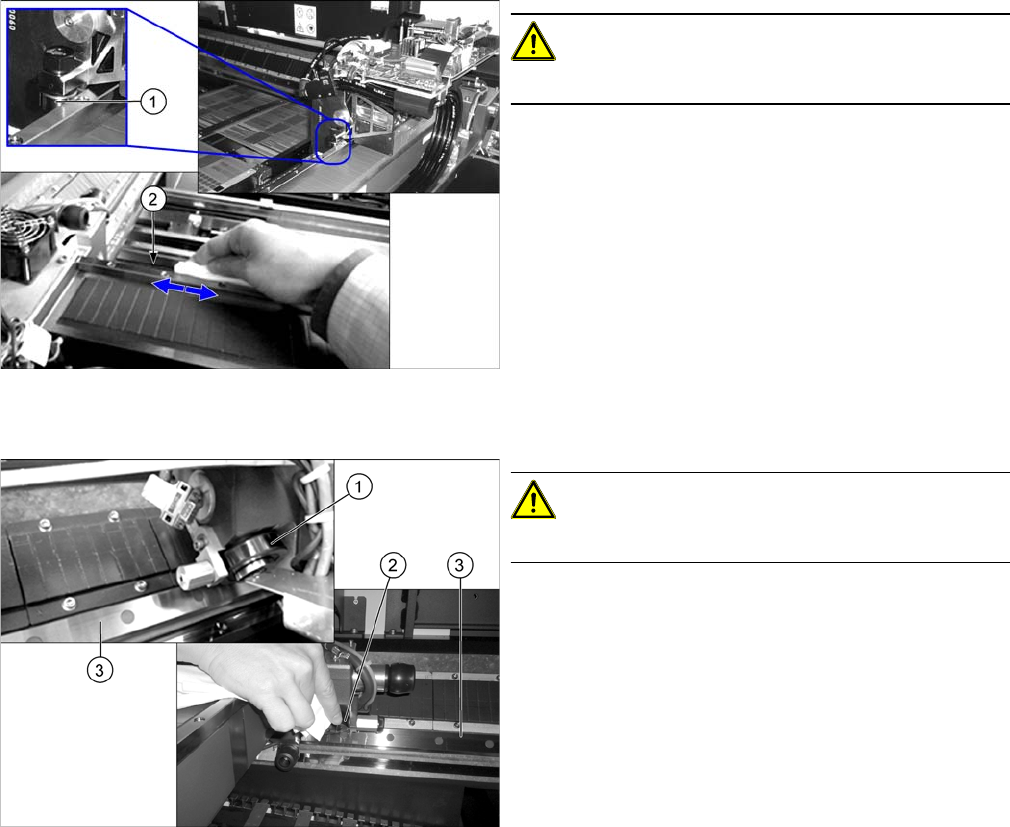

► 使用 SIPLACE 擦布擦拭 X 轴的松配轴承 (1) 及其接
触面 (2)。
► 对贴片头座另一侧的松配轴承重复执行这些步骤。
► 对所有悬臂重复执行这些步骤。
注意
切勿使用任何化学性质的清洁剂！
► 用干无纺布擦拭 Y 轴松配轴承 (1) 和 (2) 及其接触面
(3)。
► 对所有悬臂重复执行这些步骤。
小修
耗材、备件和易损件、工具 传送导轨的维护工作
预防性维护 SIPLACE SX1/SX2 V2 45
4.6 传送导轨的维护工作
4.6.1 耗材、备件和易损件、工具
▪ 如果拧松夹持器，则需要在两侧都这么做。
3x ISO4762
-
M3x35
-
A2
-
70 [03043114
-
xx]
▪ Interflon Fin Super （Teflon 润滑油）[03017760-xx]
▪ 无纺布 [03082092-xx]
▪乙醇
异丙醇 – 可使用 IPA 作为替代品。
▪ SIPLACE 擦布 [00315253-xx]
▪ 橡胶防护手套 [00372972-xx]
▪ 棉手套 [00359087-xx]
▪ 成套十字槽螺丝刀
▪ ESD 腕带 [00320279-xx]
▪吸尘器
4.6.2 准备步骤
► 将料车移出贴片机。
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 11] 章节中的说明执
行操作。
注意
没有印制电路板
确保在您执行这些维护工作之前，贴片机上没有 PCB。
提示
用吸尘器清洁传送导轨
用吸尘器清洁传送导轨时，您不需要拧松传送导轨侧面夹持器或更改传送导轨宽度。
提示
设置最大传送导轨宽度 – 或 – 拧松夹持器
为了实现更好的效果，我们建议您使用以下程序：
► 使用软件设置最大传送导轨宽度。 记下当前传送导轨宽度和双传送导轨固定一侧的位置。
将双传送导轨转换到单传送导轨模式 （右 / 左）。
► 拧松传送导轨侧面夹持器。 （参见服务手册）
拧松夹持器后，通过推动夹持器设备，确保只移动传送导轨一侧。 推动时小心不要扭曲传
送导轨侧面！
提示
单传送导轨
单传送导轨中没有夹持器。
► 使用单传送导轨时，可小心地拉动宽度调整齿型带，从而移动柔软的一侧。
► 对于维护工作，不能移动固定的一侧。
小修
传送导轨的维护工作 执行维护工作
46 预防性维护 SIPLACE SX1/SX2 V2
4.6.3 执行维护工作
4.6.3.1 用吸尘器清洁传送导轨、传送带、传感器和升降台
4.6.3.2 清洁和维护传送导轨
移动传送导轨侧面
► 将所有传送导轨边缘移到传送导轨的一侧。
► 首先仅对未使用的传送导轨侧面执行以下清洁和维护步骤。
注意
没有松散元件
如果松散元件遗留在 PCB 传送导轨中，会发生故障。

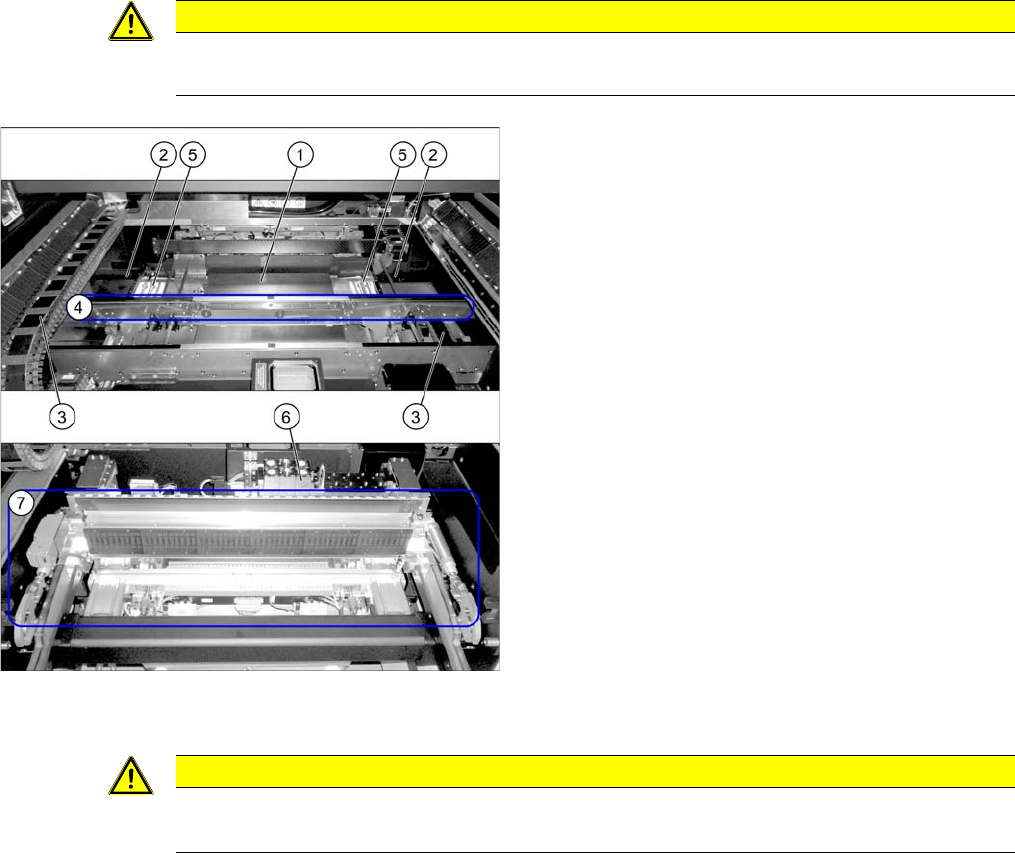

► 用吸尘器清除 PCB 传送导轨上及四周所有的松散元
件。 千万要注意以下区域：
1. 升降台 （还有它的侧面）
2. 宽度调整，包括齿型带 （可接触）
3. 传送导轨中和悬臂处的跟踪线缆
4. 传送带 （在所有侧面）
5. 滚珠螺纹 (2x)
6. 吸嘴交换器
7. 装卸装置，切割器
注意
顺序
► 严格按照所示的顺序执行以下步骤。
