大修
CPP 贴片头的维护工作 润滑点概述
78 预防性维护 SIPLACE SX1/SX2 V2
5.5.3 润滑点概述
星型轴
星型轴内涂覆 24 x 2 微升 Isoflex Topas NCA 5051 （绿
色 Combitip）
DP 段位器导轨
每个段位器中的每个球槽 2 x 2 微升 Lubcon Thermoplex
ALN 1001/00 （蓝色 Combitip）
驱动轴承
每个驱动轴承 1 x 1 微升 Klüberalfa DH 3-100 ( 黑色
combitip)
大修
执行维护工作 CPP 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 79
5.5.4 执行维护工作
5.5.4.1 为 Z 轴线性导轨涂覆润滑油
► 执行此维护工作时，使用蓝色 Combitip 与 Thermoplex ALN 1001/00。
► 将 Multipette 设为 4 微升。
Z 轴线性导轨
每个球槽 2 x 4 微升 Lubcon Thermoplex ALN 1001/00
（蓝色 Combitip）
支撑滚轮
支撑滚轮上涂覆 1 x 1 微升 Klüber GEM 1 220 N 润滑油
（黄色 Combitip）
► 为轨道的左 (1) 右 (2) 两侧涂覆 4 微升的润滑剂，并
将 Z 轴手动移入和移出 5 次左右。
► 再次为轨道的左右两侧涂覆 4 微升的润滑剂，并将 Z
轴再次手动移入和移出 5 次左右。
► 每个轨道必须涂覆的总润滑剂量为 2 x 4 微升。
大修
CPP 贴片头的维护工作 执行维护工作
80 预防性维护 SIPLACE SX1/SX2 V2
5.5.4.2 为 Z 轴支撑滚轮涂抹润滑油
► 执行此维护工作时，使用黄色 Combitip 与 Klüber GEM 1 220 N 润滑油。
► 将 Multipette 设为 1 微升。
5.5.4.3 为 DP 驱动轴涂覆润滑油
► 执行此维护工作时，使用黑色 Combitip 与 Klüberalfa DH 3-100。
► 将 Multipette 设为 1 微升。
► 取出吸嘴，对第一个段位器进行标记。
提示

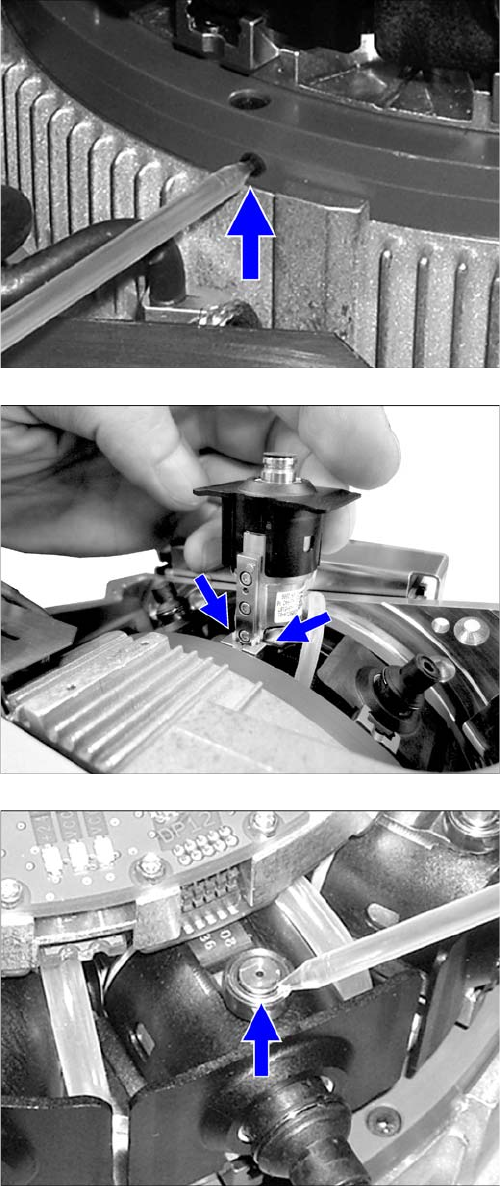

通过前板后部的维修孔进行润滑操作。要完成此操作，
必须卸下前板。
► 将 Z 轴向上按到顶部停止位置处。这样，您将可以接
触到维修孔。
► 将 Multipette 插入维修孔中，然后涂覆 1 微升的润滑
剂到支撑滚轮上。
► 手动移入和移出 Z 轴 5 次左右。
► 将 Multipette 放到锁紧销的顶部边缘位置，然后涂覆
1 µl 的润滑剂。
► 为所有的驱动轴涂覆润滑油 （如上所述）。
► 将取出的吸嘴安装到位。
