小修 吸嘴的维护工作 准备步骤 50 预防性维护 SIPLACE SX1/SX2 V2 4.7.3 准备步骤 ► 将吸嘴放入吸嘴交换器中。 注意 清洁陶瓷吸嘴 ► 为了实现更好的性能，超声波清洗机应该 调制其性能。 它需要覆盖更广的频率范围，从而 同等地去除粗糙和细微的脏物。 ► 应尽快清洁已变脏的吸嘴，因为脏物会逐 渐变得更牢固，难以去除。 ► 务必使用清洁盒和超声波清洗机来清洁吸 嘴，确保吸嘴不会与其他物体接触 。 否则吸嘴尖 可能…
小修
耗材、备件和易损件、工具 吸嘴的维护工作
预防性维护 SIPLACE SX1/SX2 V2 49
4.7 吸嘴的维护工作
4.7.1 耗材、备件和易损件、工具
▪ SIPLACE 建议您使用以下
BANDELIN electronic (http://www.bandelin.com) 超声波设备和配件：
– 超声波设备 SONOREX SUPER RK 510 [ 订购编号 Bandelin： 327]
– 夹篮 K 10 [ 订购编号 Bandelin： 359]
– 夹篮 （一对）的手柄调整 GV 10 [ 订购编号 Bandelin： 092]
– 盖子 D 510 [ 订购编号 Bandelin： 3008]
▪ SIPLACE 建议您使用以下
ZESTRON (http://www.zestron.com) 清洁剂：
– VIGON SC 200
– 备选：蒸馏水
▪ 压缩空气
▪ 20xx、28xx、10xx 或 12xx 型吸嘴 （取决于配置）
▪ 10xx、12xx、20xx 或 28xx 型陶瓷吸嘴 （取决于配置）
▪ 20xx 型吸嘴盘 （如果需要）[03066107-xx] （取决于配置）
▪ 吸嘴盘组件 C&P20 （如果需要）[03016831-xx] （取决于配置）
▪ ESD 腕带 [00320279-xx]
▪ 适用于 10xx/20xx 长吸嘴的长导板 [03066508-02] （适用于 C&P20A 和 CPP）或
短导板 [03029178-xx] （适用于 DLM）
▪ 针对陶瓷吸嘴类型 20xx/ 长导板 [03076627-xx] 的清洁盒 （适用于 CPP）或
针对陶瓷吸嘴类型 10xx/ 长导板 [03055736-xx] 的清洁盒 （适用于 C&P20A）或
针对陶瓷吸嘴类型 9xx [03003183-xx] 的清洁盒 （适用于 DLM）
针对陶瓷吸嘴类型 30xx [03087685-xx] 的清洁盒 （适用于 DLM）
▪ 10xx 型墨盒架 [03071700-xx]( 适用于 C&P20A 和 CPP），如果需要
▪ Dm 8 型塑料刷 [00325866-xx]
4.7.2 吸嘴盘 - 概述
提示
陶瓷吸嘴
针对 CPP 使用陶瓷吸嘴时，需要功能状态为 02 的 “10xx/20xx 长导板 ”[03066508]。
1. 9xx 型清洁盒 [03003183-xx]
2. 清洁盒 DLM [03029178
-
xx] 导板
3. 10xx 型清洁盒 [03038368-xx]
4. 10xx 长导板型清洁盒 [03055736
-
xx]
5. 10xx/20xx 长导板型清洁盒 [03066508
-
xx]
6. 20xx 长导板型清洁盒 [03076627
-
xx]
7. 10xx 型墨盒架 [03071700-xx]
8. 30xx 型清洁盒 [03087685-xx]
小修
吸嘴的维护工作 准备步骤
50 预防性维护 SIPLACE SX1/SX2 V2
4.7.3 准备步骤
► 将吸嘴放入吸嘴交换器中。
注意
清洁陶瓷吸嘴
► 为了实现更好的性能，超声波清洗机应该调制其性能。 它需要覆盖更广的频率范围，从而
同等地去除粗糙和细微的脏物。
► 应尽快清洁已变脏的吸嘴，因为脏物会逐渐变得更牢固，难以去除。
► 务必使用清洁盒和超声波清洗机来清洁吸嘴，确保吸嘴不会与其他物体接触。 否则吸嘴尖
可能相关碰撞，并且可能损坏。 确保吸嘴不会触及清洗机，因为这会导致陶瓷上堆积金
属。
► 不要将吸嘴尖完全放入清洁剂来清洁吸嘴。 确保只将陶瓷尖插入清洁剂，因为清洁剂会损
坏吸嘴的塑料部分。
► 不可使用任何易燃的清洁剂 （如酒精），因为超声波清洗机在运行过程中会加热清洁剂。
注意
安全数据表
► 遵循所用清洁剂的安全数据表。
小修
执行维护工作 吸嘴的维护工作
预防性维护 SIPLACE SX1/SX2 V2 51
4.7.4 执行维护工作
4.7.4.1 清洁 / 更换陶瓷吸嘴
提示
通过 DLM 贴片头吸嘴盘的示例，对这些维护工作进行介绍说明。
与其他吸嘴盘的程序相同。
► 确保为吸嘴使用了正确的清洁盒。

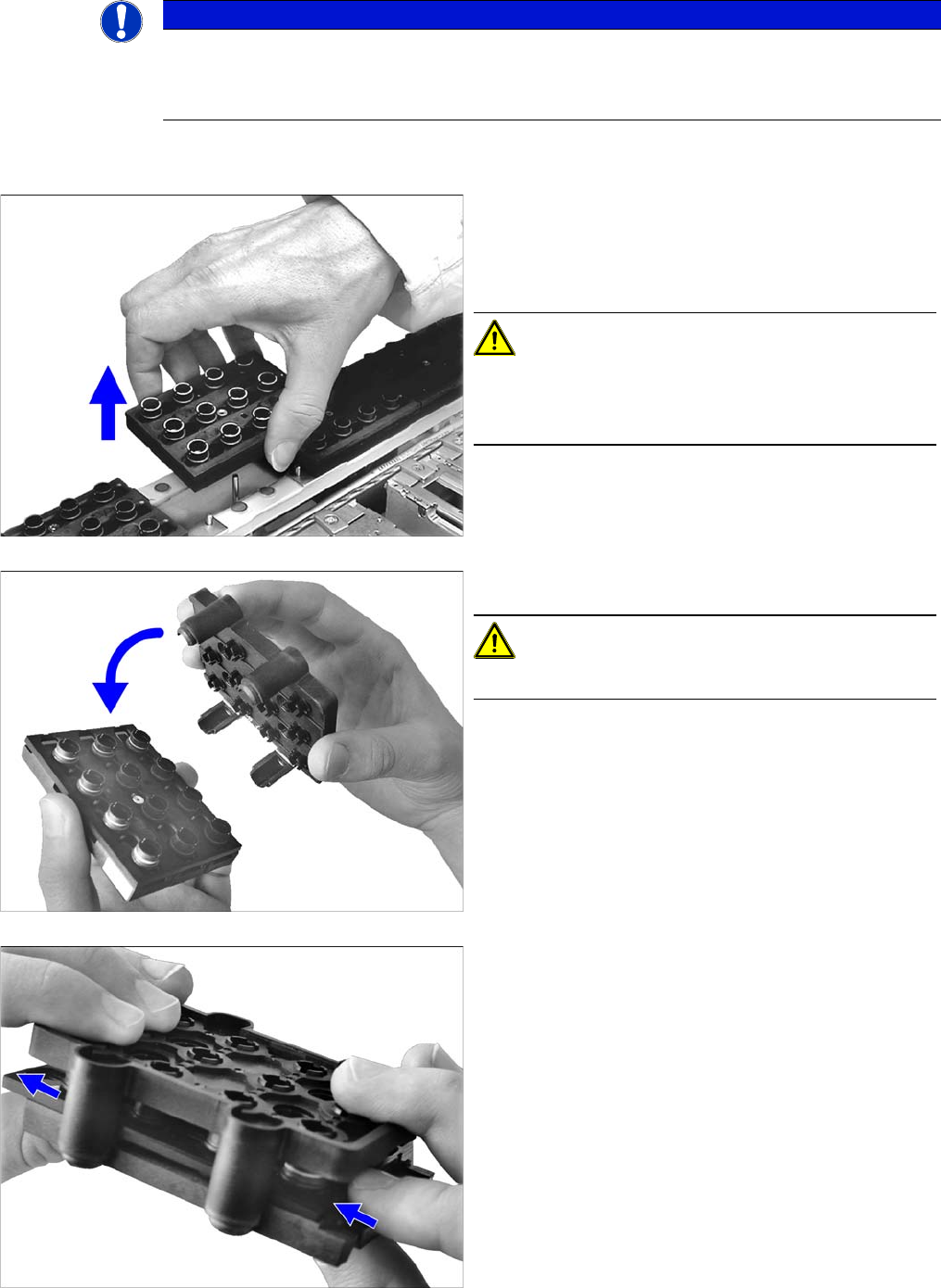

► 从吸嘴交换器中取出装满的吸嘴盘。如果操作的吸嘴
盘未装满，请注意吸嘴交换器中的方位。在完成清洁
程序之后，必须以相同的方位，将吸嘴盘重新插入到
吸嘴交换器中。
注意
如果您在同一个吸嘴盘中使用了塑料和陶瓷两种吸嘴，
请取出塑料吸嘴。塑料吸嘴无法使用超声波清洗机进行
清洁处理。
► 将清洁盒按到吸嘴盘上。
注意
确保您为所用的贴片头使用了正确的墨盒架。
参见 "4.7.2 吸嘴盘 - 概述 " [ ➙ 49]
► 打开吸嘴盘上的滑槽。
