大修
CPP 贴片头的维护工作 执行维护工作
86 预防性维护 SIPLACE SX1/SX2 V2

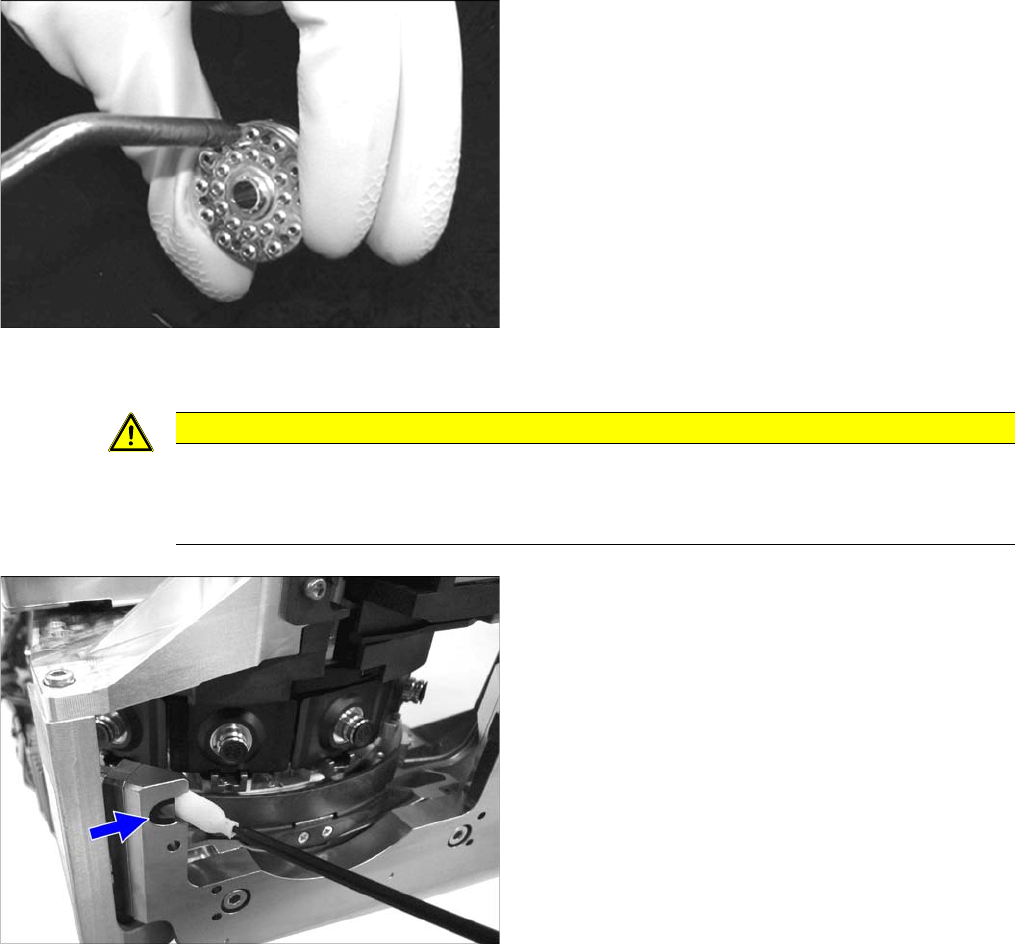

5.5.4.8 清洁元件传感器
► 用压缩空气吹净保持电路。 确保文氏管吸嘴上没有任
何液体。
注意
Prism, cottonwool buds
► 注意不要损坏元件传感器棱镜。
► 确保您使用的棉签没有用沾有清洁段位器光栅盘的油脂。一定要使用新的棉签！
► 取下元件传感器的保护帽。
► 用沾有酒精的棉签清洁元件传感器的棱镜。
► 将保护帽安装到元件传感器上。
大修
最后的工作 CPP 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 87
5.5.5 最后的工作

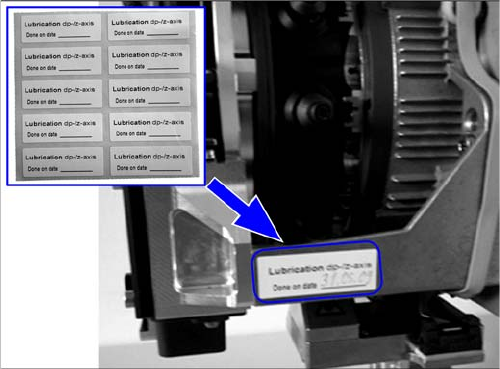

粘上维护标签
安装前板
► 安装 CPP 贴片头的前板。 先阅读贴片机的服务手册。
安装贴片头
► 将贴片头装回悬臂上。 先阅读贴片机的服务手册。
► 取下元件传感器的保护帽。
► 开启贴片机上的主开关。
► 执行回参考点。
► 如果您已经更换了 DP 驱动装置上的真空软管，请执行真空检查。 如果仍有问题，可让 SIPLACE 维
修小组检查保持电路。
► 校准贴片头，最好使用 FHE 功能。 先阅读贴片机的服务手册。
► 仅适用于 SW703.02 和更高版本：重新设置相应组件的维护周期计数器。
► 清除贴片头中仍然存在的标签。
► 清除所有粘性残留物，清洁相关区域。
► 贴上标签并输入数据和计数 （如有必要），具体输入
什么内容取决于您确定维护间隔时间的方式。
大修
C&P20A 贴片头的维护工作 C&P20 贴片头与 C&P20A 贴片头之间的区别
88 预防性维护 SIPLACE SX1/SX2 V2
5.6 C&P20A 贴片头的维护工作
5.6.1 C&P20 贴片头与 C&P20A 贴片头之间的区别
应用
只有 C&P20A 贴片头可在 SIPLACE SX/DX 贴片机中使用。
X 系列贴片机可以使用 C&P20 贴片头和 C&P20A 贴片头。

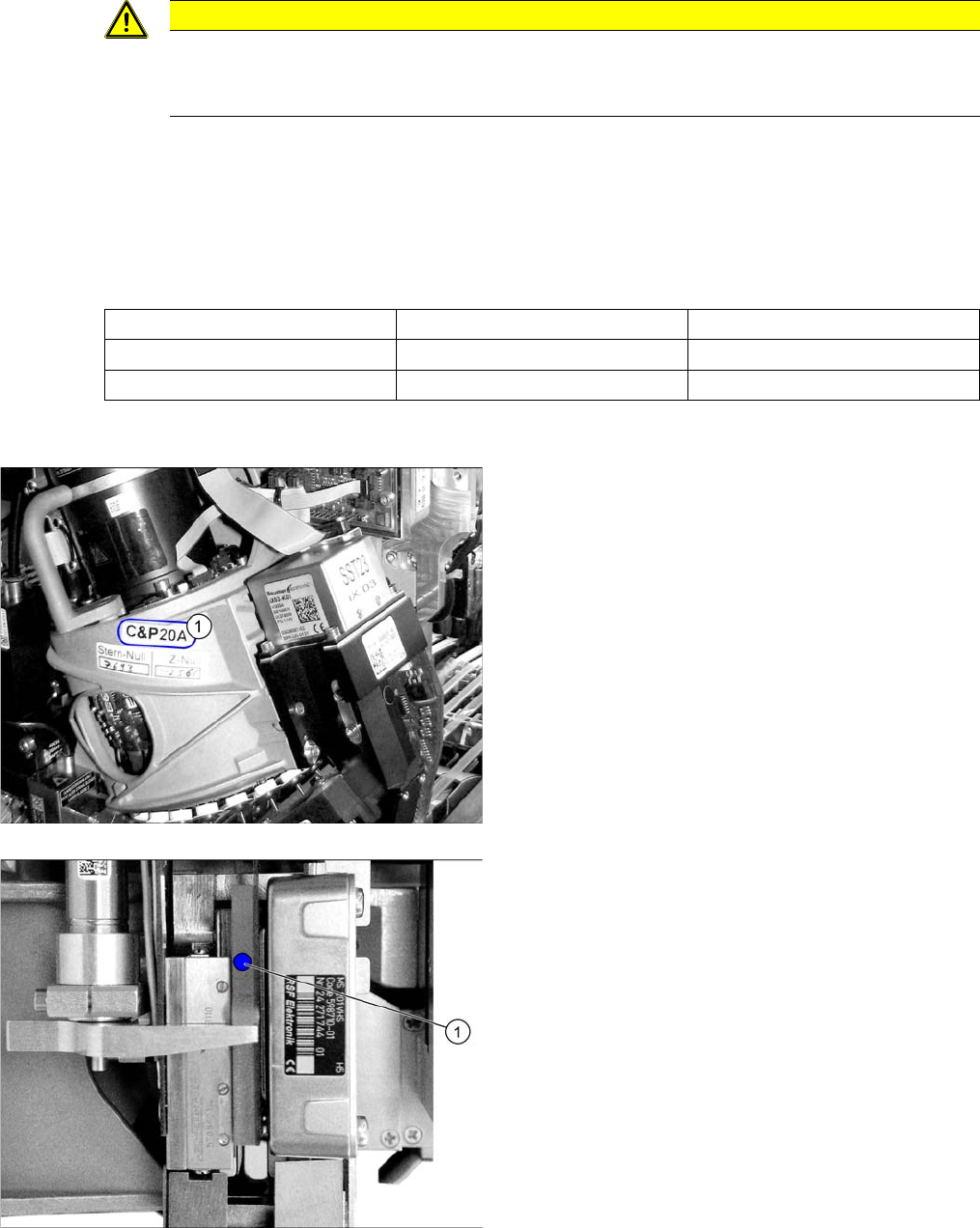

判别标准
注意
不要混淆 C&P20A 贴片头和 C&P20 贴片头，因为两者需要进行不同的维护！
任何差别都会明确指出。除非另有说明，否则，所有的参考资料都同样适用于 C&P20A 贴片头
和 C&P20 贴片头。
SX/DX 系列 X 系列
C&P20 不可以 是
C&P20A 是是
类型
C&P20A 贴片头的保护罩上拥有标明贴片头类型的标
签 (1)。
C&P20 贴片头则没有这种标签。
Z 轴线性导轨
C&P20A 贴片头的 Z 轴马达标有蓝点 (1)。
▪ 适用于 C&P20 贴片头的 Z 轴驱动装置组件
[03005155-xx]
▪ 适用于 C&P20A 贴片头的 Z 轴驱动装置组件
[03058631-xx]
