大修
C&P20A 贴片头的维护工作 执行维护工作
94 预防性维护 SIPLACE SX1/SX2 V2
5.6.5 执行维护工作
5.6.5.1 为 DP 驱动轴涂抹润滑油
► C&P20： 执行此维护工作时，使用白色 Combitip 与 Nye Synthetic 200A 润滑油。
► C&P20A： 执行此维护工作时，使用黑色 Combitip 与 Klüberalfa DH 3-100。
► 将 Multipette 设为 1 µl。
► 将星型轴旋转三次，并擦掉与吸墨纸一起出现的润滑剂。
► 将取出的吸嘴安装到位。
► 取出吸墨纸。
► 旋转星型轴，使人能够在维修孔的中间位置看到段位
器 1。

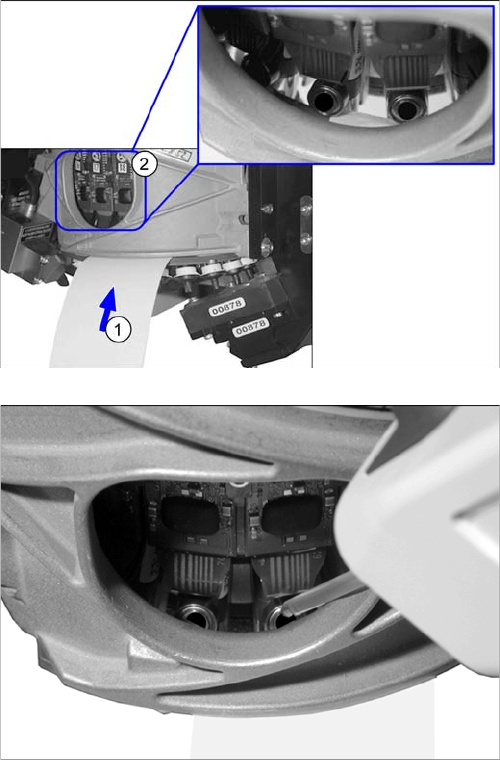

► 小心地将吸墨纸条 (1) 推到贴片头保护罩与导槽之间
的维修孔 (2) 下。 吸墨纸应该能够吸收掉多余的润滑
油。
► 取出吸嘴，对第一个段位器进行标记。
► 将 Multipette 放到锁紧销的顶部边缘位置，然后涂覆
1 µl 的润滑剂。
对所有段位器重复执行此步骤。
大修
执行维护工作 C&P20A 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 95
5.6.5.2 为 DP 段位器导轨涂抹润滑油
► 执行此维护工作时，使用蓝色 Combitip 与
Thermoplex ALN 1001/00。
► 将 Multipette 设为 2 µl。
► 夹紧 Z 轴与返回装置驱动之间的橡胶软管 (1)。
► 取出吸嘴，对第一个段位器进行标记。
► 移动 Z 轴马达处的段位器，直至末端停止位置。 确保
驱动轴位于夹爪的中心位置。
► 给每个导轨的中心位置涂覆 2 微升的润滑剂（左右两
侧）。
大修
C&P20A 贴片头的维护工作 执行维护工作
96 预防性维护 SIPLACE SX1/SX2 V2
► 移动 Z 轴马达处的段位器，直至末端停止位置。 确保驱动轴位于夹爪的中心位置。
► 为每个导向槽再涂覆 2 微升的润滑剂，然后再将段位器再移动 5 次左右。 必须为每个导向槽涂覆总
计
4 微升的润滑剂。
► 再次上移 Z 轴。
► 确保驱动轴位于夹爪的中心位置。
► 将星型轴旋转到下一个段位器。
► 对所有段位器重复执行此维护工作。
► 将取出的吸嘴安装到位。
5.6.5.3 为 Z 轴线性导轨涂抹润滑油
► 执行此维护工作时，使用蓝色 Combitip 与 Thermoplex ALN 1001/00。
► 将 Multipette 设为 4 µl。
► 将 Z 轴马达上的段位器手动移动到到达末端停止位
置，然后返回，这样操作 5 次左右。
► 通过马达将 Z 轴保留在顶部位置。
► 为轨道的外部导向槽涂覆 4
微升的润滑剂。确保涂覆吸嘴位于料车附近。
