大修
悬臂的维护工作 执行维护工作
70 预防性维护 SIPLACE SX1/SX2 V2
5.4.3 执行维护工作
参阅 :
1.1.6 有关悬臂的安全说明 [ ➙ 9]
1.1.2 有关强磁场使用的安全说明 [ ➙ 8]
5.4.3.1 为 X 轴导向轴承涂覆和清除润滑脂

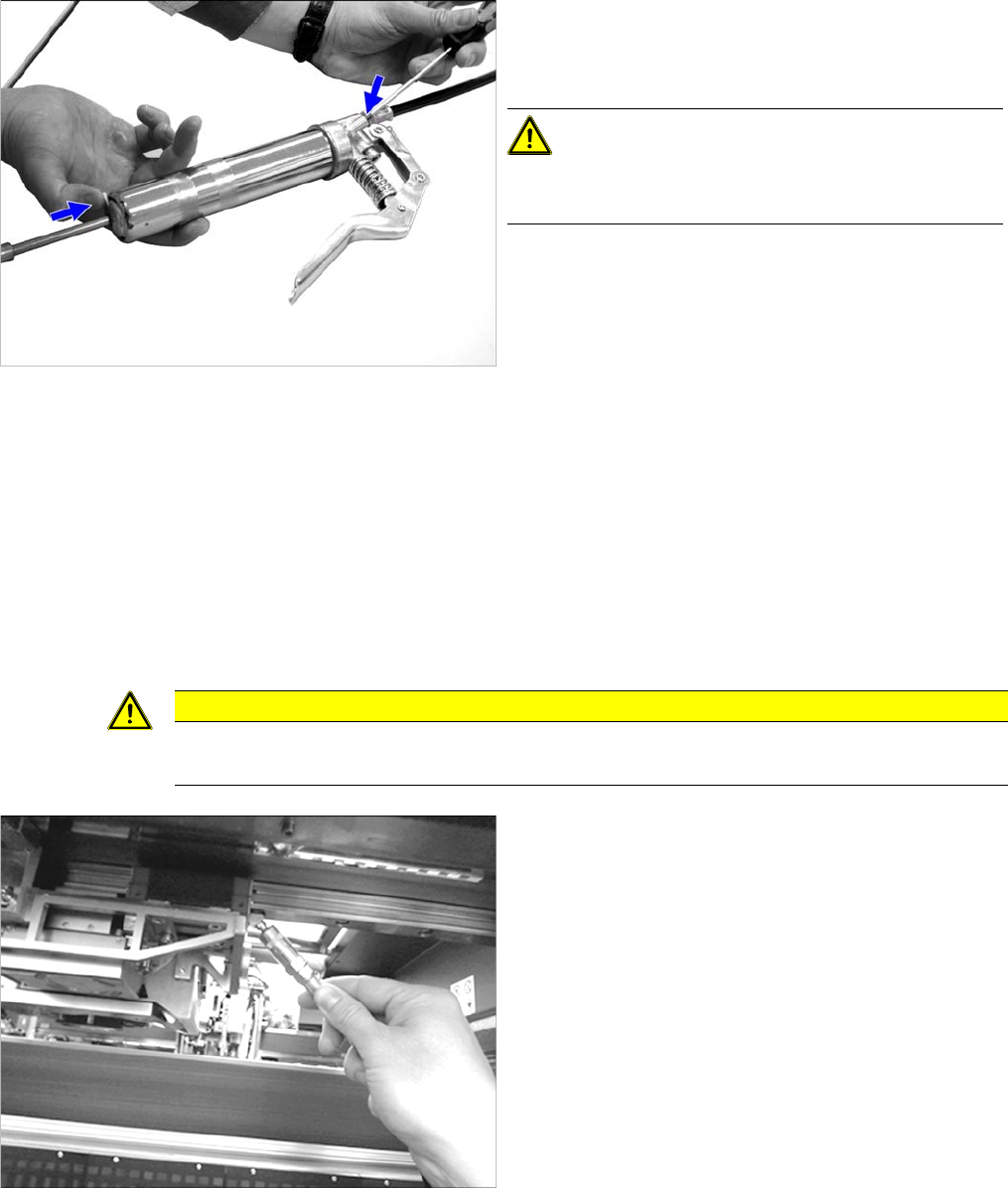

► 为 “ 适用于 Y 轴的带软管的黄油枪 ”（涂覆的量约为 0.4 克）[00374563-xx] 填充 Klüberplex BEM 34-
132。
► 拧松黄油枪后面的锁定装置。弹力将柱塞向前移。
► 推回通风螺钉上的圆球，为黄油枪留出润滑通道。使
用螺丝刀或类似工具进行操作。
注意
在完成对贴片机的润滑之后，通常会将黄油枪中的润滑
脂排出。
► 按住触发器，直到润滑油从黄油枪的前面部分出现为
止。
► 用无纺布清除多余的润滑脂。
黄油枪已准备就绪，可以使用。
注意
润滑脂太少或太多
润滑脂太少或太多会导致导轨架运行不畅，这可能导致设备损坏。
► 将黄油枪的软管笔直地放到黄油嘴上。
► 挤压并涂覆润滑脂 （每次约 0.4 cm³）。
► 如果润滑脂从黄油嘴中冒出，说明润滑脂已充满轴
承，或未拧紧黄油嘴。如果是后一种情况，使用新的
黄油嘴。
► 移动 X 轴头板约 30 厘米，分散润滑脂。
► 重复两次从挤压到移动的完整过程。然后，涂覆适量
的润滑脂。
润滑脂的总量为 0.8 cm³ （= 8 克 = 2 次挤压）！
► 用无纺布清除黄油嘴四周多余的润滑脂。
► 对每个悬臂重复执行这些步骤。
► 清洁线性导轨。
（参见 "5.4.3.3 清洁 X 轴的线性导轨 " [ ➙ 71]）
大修
执行维护工作 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2 V2 71
5.4.3.2 为 Y 轴导向轴承涂覆和清除润滑脂
► 用 Klüberplex BEM 34-132 润滑脂填充黄油枪。
5.4.3.3 清洁 X 轴的线性导轨
注意
润滑脂太少或太多
润滑脂太少或太多会导致导轨架运行不畅，这可能导致设备损坏。

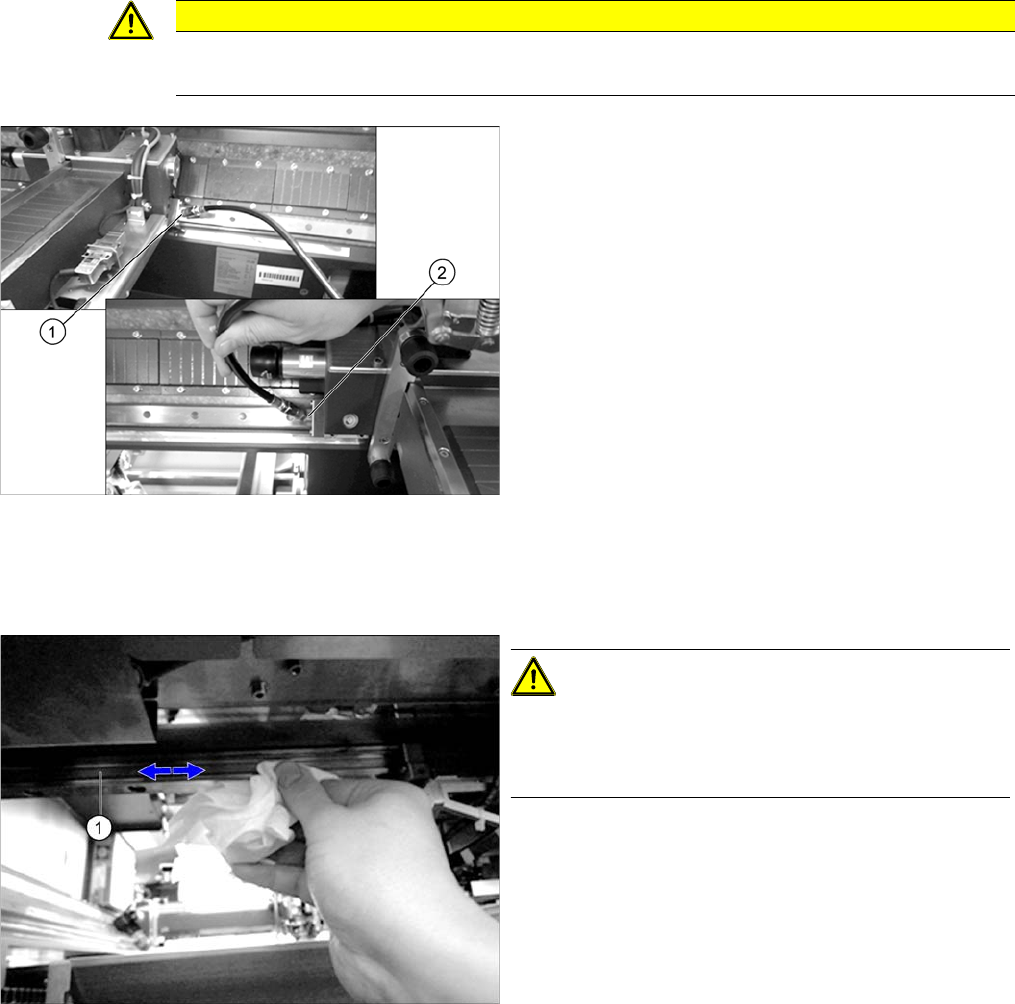

► 将黄油枪笔直地放到黄油嘴 (1) 上。
► 挤压黄油枪。（1 次挤压 0.4 cm³ = 4 克）
润滑脂的总量为 4 克！
► 如果润滑脂从黄油嘴中冒出，说明润滑脂已充满轴
承，或未拧紧黄油嘴。如果是后一种情况，使用新的
黄油嘴。
► 移动悬臂约 30 厘米，分散润滑脂。
► 用布清除黄油嘴四周多余的润滑脂。
► 按照 Y 轴黄油嘴 (2) （面向贴片机内部）的相同步骤
执行操作。
► 对所有的线性导轨重复执行润滑步骤（每个悬臂有 4
个黄油嘴）。
► 清洁线性导轨。
（参见 "5.4.3.4 清洁 Y 轴线性导轨 " [ ➙ 72]）
注意
切勿使用任何化学性质的清洁剂！
不要使用其他润滑剂。 否则可能降低轴承的有效使用寿
命。通过导轨架充分润滑导轨。
► 使用无纺布全面清洁悬臂下面 X 轴的线性导轨 (1)。
► 对所有线性导轨重复执行此步骤。
大修
悬臂的维护工作 最后的工作
72 预防性维护 SIPLACE SX1/SX2 V2
5.4.3.4 清洁 Y 轴线性导轨
5.4.4 最后的工作
► 仅适用于 SW703.02 和更高版本：启动贴片机并重新设置相关组件的维护周期计数器。
注意
切勿使用任何化学性质的清洁剂！
不要使用其他润滑剂。 否则可能降低轴承的有效使用寿
命。通过导轨架充分润滑导轨。

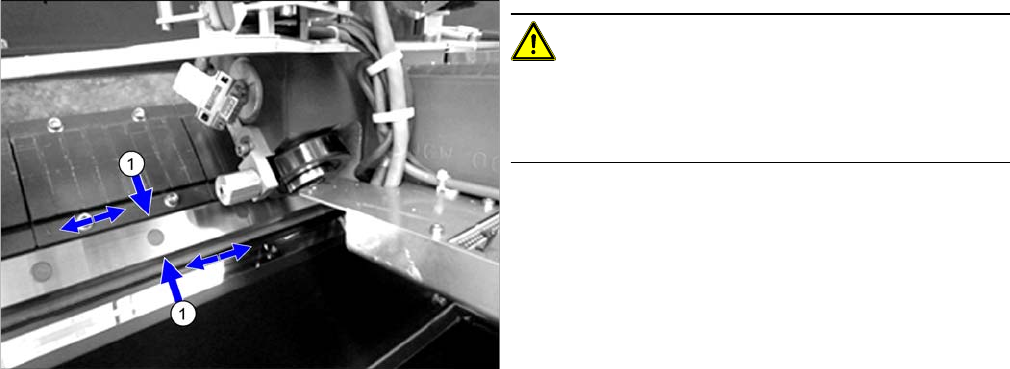

► 使用无纺布全面清洁 Y 轴的线性导轨 (1)。
► 对所有线性导轨重复执行此步骤。
