小修
悬臂的维护工作 耗材、备件和易损件、工具
40 预防性维护 SIPLACE SX1/SX2 V2
4.5 悬臂的维护工作
4.5.1 耗材、备件和易损件、工具
▪ 无纺布 [03082092-xx]
▪ SIPLACE 擦布 [00315253-xx]
▪乙醇
异丙醇 – 可使用 IPA 作为替代品。
▪ 橡胶防护手套 [00372972-xx]
▪ 棉手套 [00359087-xx]
▪ 适用于 Y 轴松配轴承的润滑系统 [03079145-xx]
▪ 成套六角套筒扳手
▪ 17 号两头扳手
▪ ESD 腕带 [00320279-xx]
4.5.2 准备步骤
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 11] 章节中的说明执
行操作。
4.5.3 执行维护工作
参阅 :
1.1.6 有关悬臂的安全说明 [ ➙ 9]
1.1.2 有关强磁场使用的安全说明 [ ➙ 8]
4.5.3.1 清洁 Y 轴光栅标尺
注意
通常使用软布和最小的压力清洁光栅标尺。
如果光栅标尺很脏，会导致计数错误，从而导致贴片机
停止运行。
► 用浸有乙醇的无纺布清洁 Y 轴的增量光栅标尺 (1)。
小修
执行维护工作 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2 V2 41
4.5.3.2 清洁 X 轴光栅标尺
4.5.3.3 检查和清洁 X 轴和 Y 轴的磁性表面
注意
通常使用软布和最小的压力清洁光栅标尺。
如果光栅标尺很脏，会导致计数错误，从而导致贴片机
停止运行。
► 用浸有乙醇的无纺布清洁 X 轴增量光栅标尺 (1)。
► 清洁 X (2) 和 Y (1) 轴的磁性表面（完全清洁）。用无
纺布清除磁性表面上任何难以清除的脏物。 必要时用
无磁性工具取出元件。
► 如果已损坏或出现其他问题，请与慕尼黑的
SIPLACE 服务小组联系。
小修
悬臂的维护工作 执行维护工作
42 预防性维护 SIPLACE SX1/SX2 V2
4.5.3.4 更换松配轴承的润滑系统 X 轴
参阅 :
4.5.3.2 清洁 X 轴光栅标尺 [ ➙ 41]
4.5.3.3 检查和清洁 X 轴和 Y 轴的磁性表面 [ ➙ 41]
4.5.3.6 清洁 X 轴松配轴承和接触面 [ ➙ 43]
5.4.3.3 清洁 X 轴的线性导轨 [ ➙ 71]
提示
润滑系统是可选的。
旧的润滑接合器可能只能由 SIPLACE 维修小组进行更换。
► 为了减少所需的维护工作，您可将旧的润滑接合器更换为升级后的版本。 要安装一个额外
的固定器，这样才能使用与 Y 轴相同的润滑系统。 遵循技术信息 TI2011-11D04“ 改装解决
方案润滑接合器 X 轴 ”。

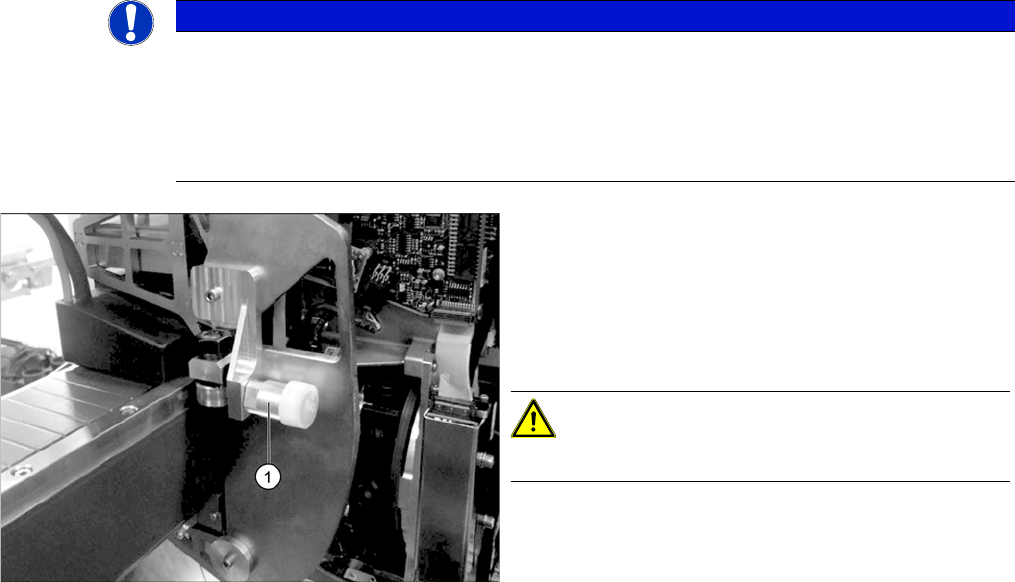

► 拧下润滑系统 (1)。
► 用干布清洁润滑接合器的滚轮和运行表面。
► 将贴片头座移动两次 （完全）。 现在再次清洁润滑接
合器的滚轮和运行表面。
► 拧下新润滑系统的保护帽。
注意
注意不要扭曲毡圈插件。
► 用手拧紧新的润滑系统。
► 对第二个悬臂重复执行此程序 （如有必要）。
