大修
C&P20A 贴片头的维护工作 准备步骤
90 预防性维护 SIPLACE SX1/SX2 V2
5.6.3 准备步骤
装配贴片头座
► 装配贴片头座。阅读贴片头座手册 （德语和英语：[00196371-xx]）。
► 将装配底座的 ESD 接头与工作场所处的 ESD 接头连接起来。
真空检测
► 将符合当前配置的吸嘴放入吸嘴交换器中。
► 在执行维护工作之前，执行真空测试。使用校准吸嘴 2057 进行此操作。如果在某些段位器中出现了
真空值不符合规定的现象，请在维护工作期间密切注意。记下出现问题的段位器数目，以供将来参
考。
取出贴片头
► 拆卸贴片头并将其从贴片机中取出。 先阅读贴片机的服务手册。
► 将贴片头安装到贴片头座上。
注意
ESD 规定！
► 始终遵守用户手册中的 ESD 规定。

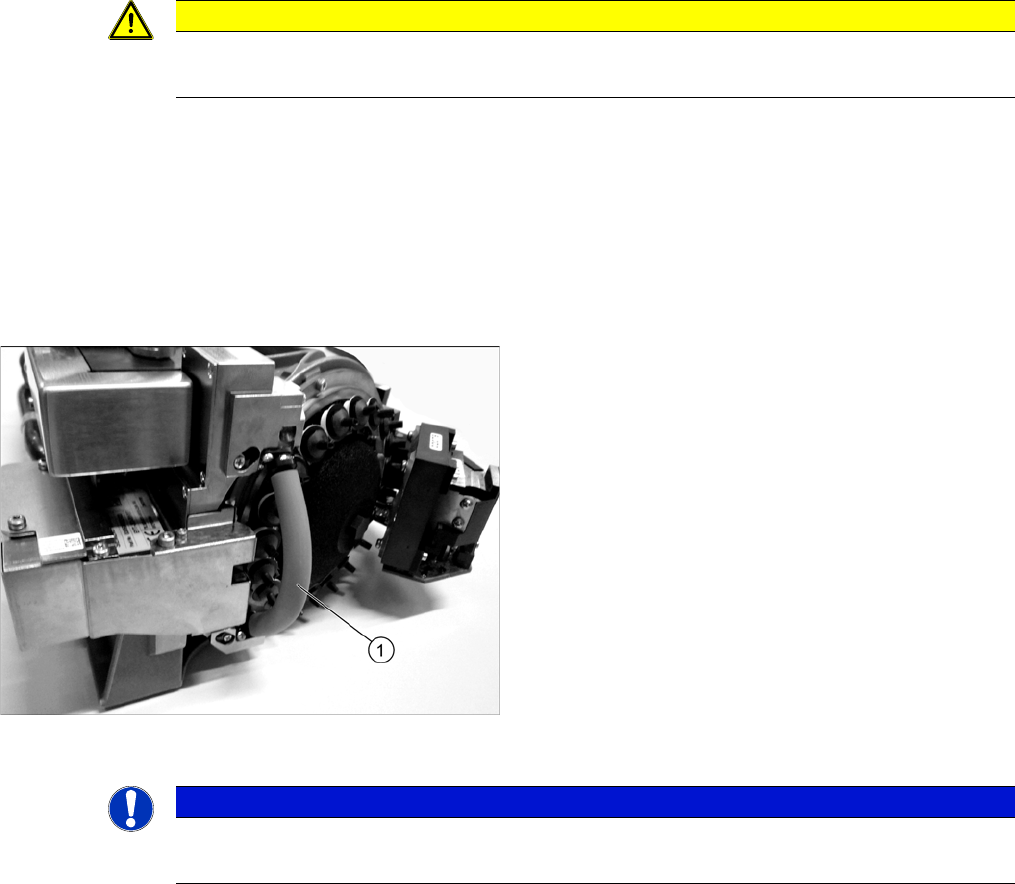

► 将保护软管 (1) 安装到元件传感器上。
提示
快速的贴片头更换
► 如有可能，使用 FHE 功能。这样一来，您就可以在随后的安装期间进行简单的校准。
大修
准备步骤 C&P20A 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 91
Multipette
► 准备好 Multipette。（见下文）
剂量设备和润滑剂的颜色编码
参阅 :
1.2 准备工作 ...... [ ➙ 11]
5.6.3.1 Multipette 概述
5.6.3.2 装配 Multipette
注意
不要组合！
仅使用 Combitip （为每种润滑剂进行了专门标记），以免润滑剂混合。
润滑剂的混合 （组合）会影响轴承的有效使用寿命！
颜色 润滑剂 应用
白色 白色 Combitip
Nye Synthetic 200A 润滑油 30 毫升
驱动轴承 （仅 C&P20）
黑色 黑色 Combitip
Klüberalfa DH 3-100
驱动轴承 （仅 C&P20A）
蓝色 蓝色 Combitip
Lubcon Thermoplex ALN 1001/00 50 毫升
段位器导轨 /Z 轴导轨 (C&P20A)
1. Multipette
2. 填充杆
3. 剂量杆
4. 拒绝按钮
5. 容量设置
6. 数字显示器
这将显示润滑脂涂覆量。 涂覆润滑脂量的大小取决于
使用的 Combitip 和容量设置的当前位置。
7. Combitip
► 向右下方按住 Multipette 上的填充杆，然后固定到
位。
► 将相关的 Combitip 按到 Multipette 上，直到两者啮合
为止。
► 检查 Combitip 是否牢固安装到 Multipette 上。
► 在容量设置上设定需要的剂量。
大修
C&P20A 贴片头的维护工作 准备步骤
92 预防性维护 SIPLACE SX1/SX2 V2
5.6.3.3 填充和设置 Multipette
► 将布料或类似物品置于工作表面上，以便您设置 Multipette 时不会粘到润滑剂。
► 将 Combitip 尖端部分从润滑剂中取出，并擦掉 Combitip 上多余的润滑剂。
► (2) 将 Multipette 计量器设为左侧的点，紧邻 “1”。显示器应立即显示 “1 µl”。
► (3) 尽可能将涂覆杆推到末端停止位置 （沿着 Combitip 的方向）。
这样一来，就可以清除 Combitip 中的空气。所显示的容量是准确的。
► 测试布上的涂覆量。
Multipette 已准备就绪，可立即使用。
5.6.3.4 从 Multipette 中释放 Combitip
► 使用容器 （含相关润滑剂）或废料仓保留 Combitip，并将填充杆向右下方推动。剩余的润滑剂将被
挤出。
► 再次将填充杆向上拉回。
► 同时按住两个拒绝按钮。Combitip 将从 Multipette 中释放出来。
► 将填充杆尽可能推到末端停止位置处 （沿着
Combitip 的方向）。
► 将 Combitip 的尖端浸入相关的润滑剂中。
► (1) 慢慢地推动填充杆 （沿着显示器的方向），以便
将润滑剂推入 Multipette 中。
注意
填充杆不要推动得太快，否则，会产生较大的真空。这
样一来，液体会充满气泡，从而导致涂覆量不准确。
但是，气缸上部区域中的小气泡不会影响涂覆量。
提示
完全填充 Combitip
如果您填充 Combitip 的工作尚未完成，显示器不会闪烁。
► 在这种情况下，您需要将初始容量返回到底部，然后重新填充 Combitip。
提示
更改容量
► 只需旋转容量设置轮，就可以在两次涂覆之间更换容量。
