大修
执行维护工作 元件供给设备的维护工作
预防性维护 SIPLACE SX1/SX2 V2 67
5.3.3 执行维护工作
5.3.3.1 废料带切割器的功能测试

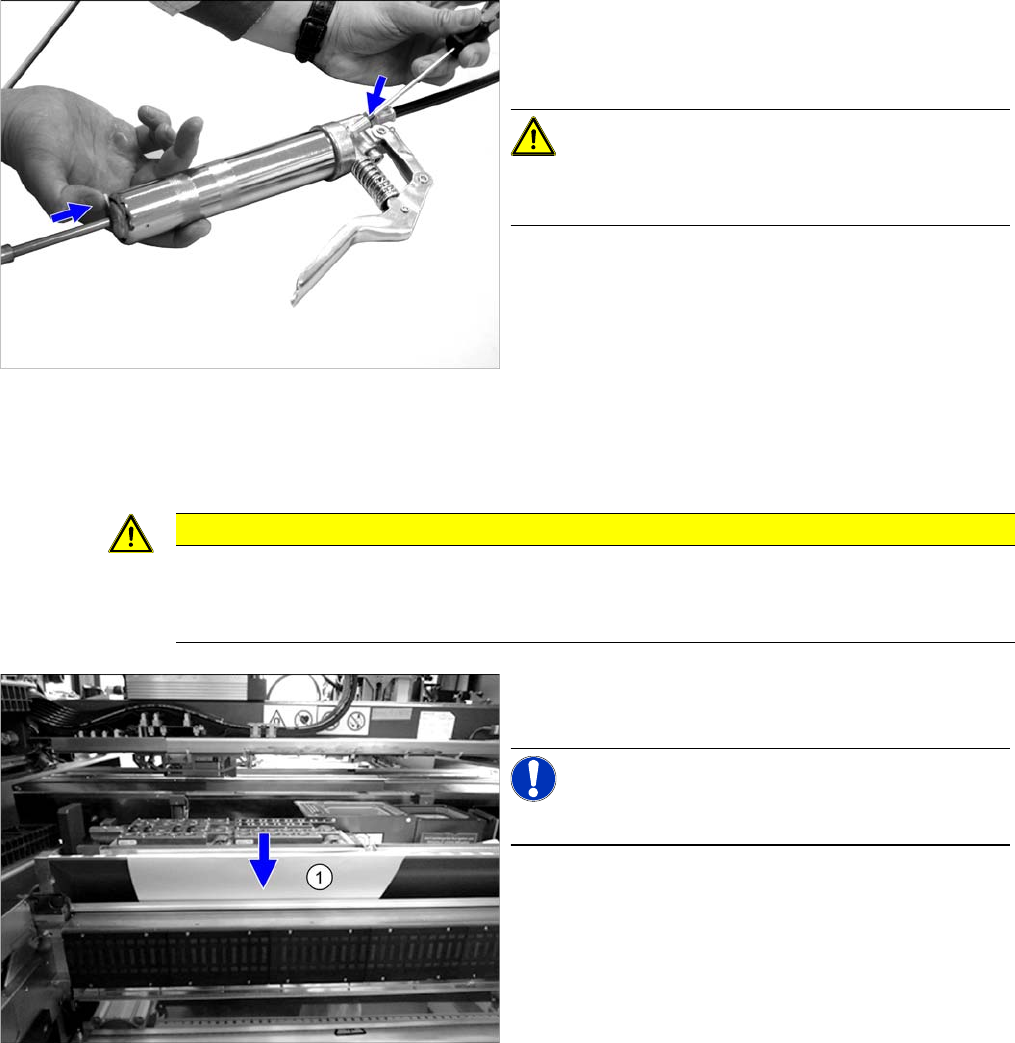

► 拧松黄油枪后面的锁定装置。弹力将柱塞向前移。
► 推回通风螺钉上的圆球，为黄油枪留出润滑通道。使
用螺丝刀或类似工具进行操作。
注意
在完成对贴片机的润滑之后，通常会将黄油枪中的润滑
脂排出。
► 按住触发器，直到润滑油从黄油枪的前面部分出现为
止。
► 用无纺布清除多余的润滑脂。
黄油枪已准备就绪，可以使用。
注意
有划伤手指的危险
遵循切割器的安全说明执行操作！
► "1.1.5 操作切割装置的安全说明 " [ ➙ 9]
► 将一张 DIN A3 纸 (1) 或两张 DIN A4 纸（相连）插入
空料带导槽中。
提示
一张 DIN A4 纸本身太短，无法到达废料带切割器。
► 将纸张与胶带和空料带导槽连接起来。
确保在贴片头的行程范围内没有纸张向上凸出。
► 通过软件启动切割过程
► 再次从空料带中取出这张纸。
如果纸张的切割不精确，则更换切割刀片。有关此工
作的相关信息，请与您的 SIPLACE 服务小组联系。
大修
元件供给设备的维护工作 执行维护工作
68 预防性维护 SIPLACE SX1/SX2 V2
5.3.3.2 为切割器涂覆润滑脂
► 为 “ 适用于 Y 轴的带软管的黄油枪 ”（涂覆的量约为 0.4 克）[00374563-xx] 填充 Klüberplex BEM 34-
132。
5.3.3.3 检查 / 清洁 / 更换切割器上的弹簧
注意
有划伤手指的危险
遵循切割器的安全说明执行操作！
► "1.1.5 操作切割装置的安全说明 " [ ➙ 9]

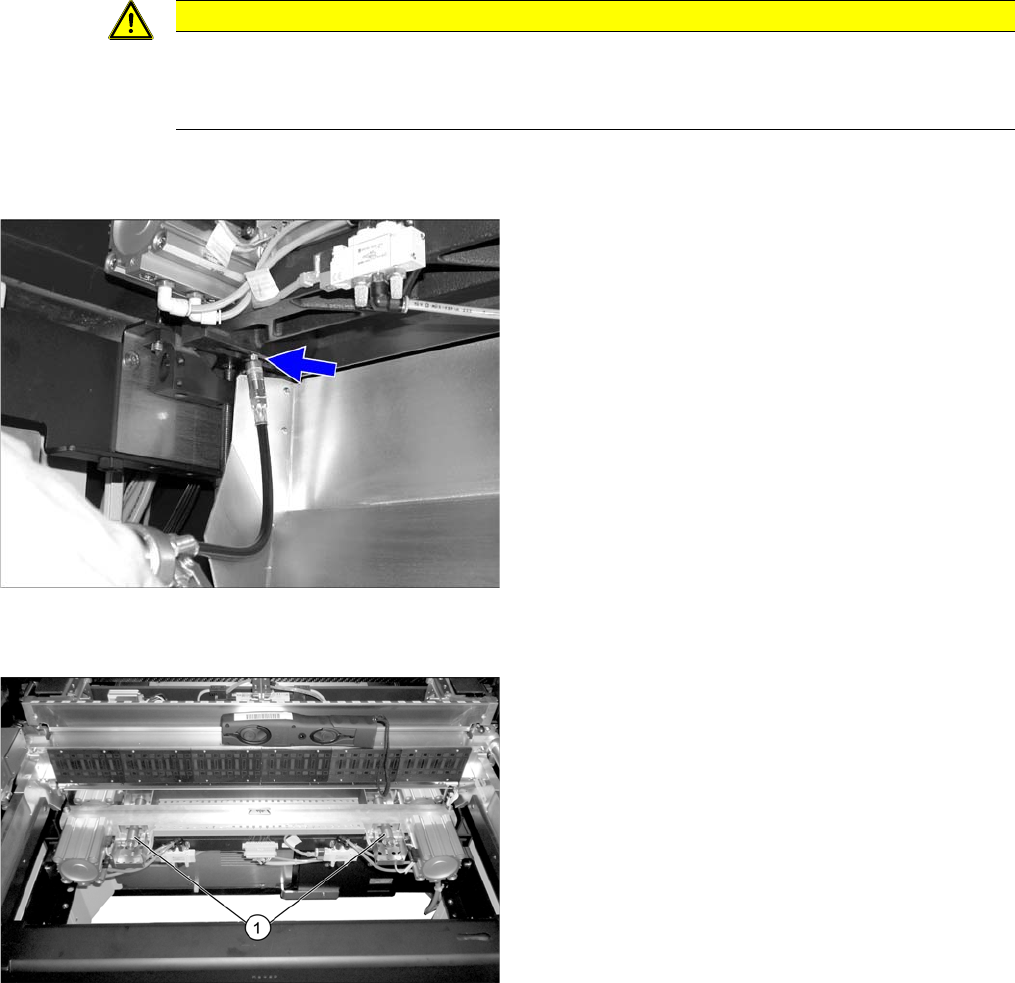

► 将黄油枪的软管笔直地放到黄油嘴上。
► 将润滑脂按进切割器中，直到看到溢出为止。
► 用刷子去除过量的润滑脂。
► 对切割器的另一侧重复执行这些步骤。
► 对每个切割器重复执行这些步骤。
► 检查弹簧是否存在问题。 如果已损坏，请更换弹簧。
有关拆除和安装的详细信息，请阅读各自贴片机的服
务手册。
► 弹簧上不得带有任何润滑脂。 使用无纺布和酒精去除
任何残留的润滑脂。
► 对切割器上的所有弹簧重复执行这些步骤。
大修
耗材、备件和易损件、工具 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2 V2 69
5.4 悬臂的维护工作
5.4.1 耗材、备件和易损件、工具
▪ 无纺布 [03082092-xx]
▪ 橡胶防护手套 [00372972-xx]
▪ Klüberplex BEM 34-132 润滑剂，1 千克锡 [00374565-xx]
▪ 棉手套 [00359087-xx]
▪ ESD 腕带 [00320279-xx]
▪ 用于 Y 轴的带软管的黄油枪 （涂覆的量： 约 0.4 克）[00374563-xx]
▪ DIN71412 - A M6 黄油嘴 [03036936-xx]
5.4.2 准备步骤
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 11] 章节中的说明执
行操作。
► 准备好黄油枪。
5.4.2.1 为黄油枪填充润滑油

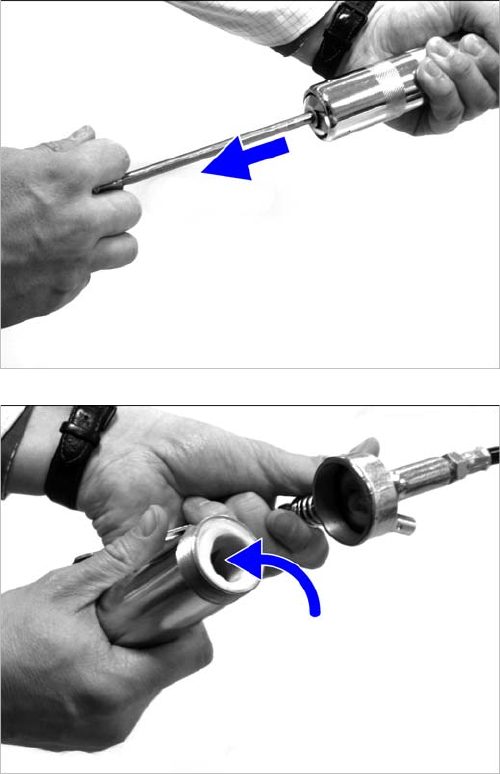

► 拉回黄油枪柱塞，必须锁定入位。
► 拧下上面部分，打开黄油枪。
► 为黄油枪填充适用的润滑油。使用干净的刮刀。
试着为黄油枪填充润滑油，不要陷入任何气袋中。
► 将上面部分拧紧，关闭黄油枪。
