大修
耗材、备件和易损件、工具 CPP 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 73
5.5 CPP 贴片头的维护工作
5.5.1 耗材、备件和易损件、工具
▪ CPx 贴片头和双贴片头维护的新手组合包 [03071171-03]
▪ 通用的贴片头安装架 [03056231-xx]
▪ 成套 Allen 扳手 [00376492-xx]
▪ 成套两头扳手 [00096290-xx]
▪ 转矩扳手，拧紧转矩 0.2
-
2 Nm [03090000-xx]
▪ 夹爪插入工具 1-17，用于转矩扳手 [03090001-xx]
▪ 压缩空气
▪ 脱脂棉签 [00352931-xx]
▪ 第二个 Multipette （如有必要）[00386154-xx]
▪ 真空软管 DP/CPP （如有必要）[03015920Sxx]
▪ 适用于 CPP 的消声器 （如有必要）[03061440-xx]
▪ 如果需要，针对 CPP 贴片头版本 <= 04 的保持电路组件 [03055424-xx] 或
如果需要，针对版本 >= 05 的保持电路组件 [03081381-xx]
▪ 保持电路的密封组件 [03095007-xx]
▪ 元件传感器保护帽 [03080984-xx]
▪ SIPLACE 建议您使用以下 BANDELIN electronic (http://www.bandelin.com) 超声波设备和配件：
– 超声波设备 SONOREX SUPER RK 510 [ 订购编号 Bandelin： 327]
– 夹篮 K 10 [ 订购编号 Bandelin： 359]
– 夹篮 （一对）的手柄调整 GV 10 [ 订购编号 Bandelin： 092]
– 盖子 D 510 [ 订购编号 Bandelin： 3008]
▪ SIPLACE 建议您使用以下 ALSA-CHEMIE (http://www.alsa-chemie.de) 清洁介质：
– Alsar 25 NKF
▪ 脱离子蒸馏水
▪ 一次性的注射器 [03095875-xx]
▪ 橡胶手套
▪ 无纺布 [03082092-xx]
▪ 防静电塑料清洁器和维护产品 (http://www.burnus.de)
异丙醇 – 可使用 IPA 作为替代品。
▪ 贴片机的服务手册
您将在 “CPx 贴片头和双贴片头维护的新手组合包 ” 中找到执行 CPP、C&P20(A) 和双贴片头维护工作
所需的全部重要工具和耗材 [03071171-03]。
大修
CPP 贴片头的维护工作 准备步骤
74 预防性维护 SIPLACE SX1/SX2 V2
5.5.2 准备步骤
装配贴片头座
► 装配贴片头座。阅读贴片头座手册 （德语和英语：[00196371-xx]）。
► 将装配底座的 ESD 接头与工作场所处的 ESD 接头连接起来。
真空检测
► 将符合当前配置的吸嘴放入吸嘴交换器中。
► 在执行维护工作之前，执行真空测试。使用校准吸嘴 2057 进行此操作。如果在某些段位器中出现了
真空值不符合规定的现象，请在维护工作期间密切注意。记下出现问题的段位器数目，以供将来参
考。
取出贴片头
► 拆卸贴片头并将其从贴片机中取出。 先阅读贴片机的服务手册。
► 将贴片头安装到贴片头座上。
注意
ESD 规定！
► 始终遵守用户手册中的 ESD 规定。
提示
错误消息
以下错误消息可能表明保持电路已变脏：
► 在回参考点期间： “FM 30614 针对特定吸嘴类型的保持电路真空值太小 ”
► 贴片期间： “FM 30565 保持电路中已测量的压力值太低 ”

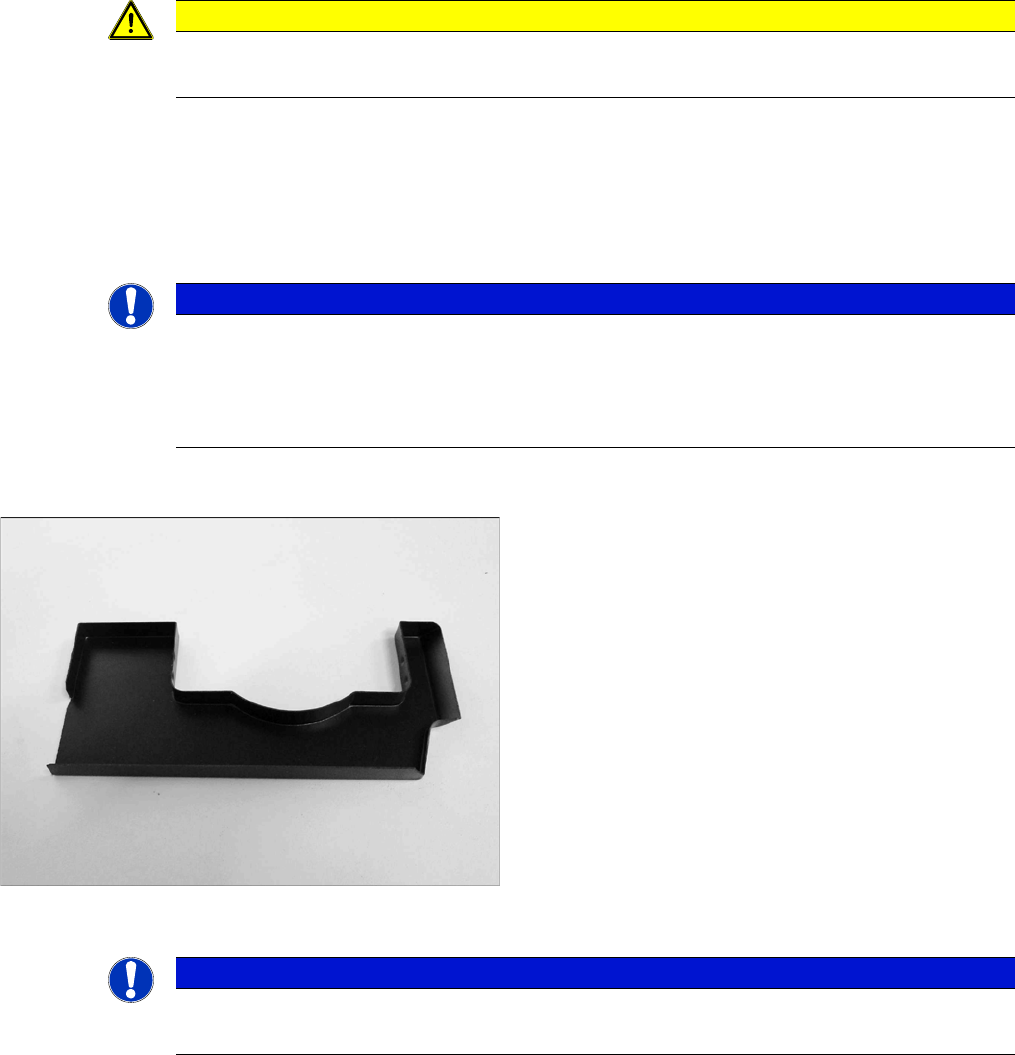

► 将保护帽安装到贴片头的元件传感器上。
提示
快速的贴片头更换 (FHE)
► 如有可能，使用 FHE 功能。这样一来，您就可以在随后的安装期间进行简单的校准。
大修
准备步骤 CPP 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 75
拆除前板
► 拆除 CPP 贴片头的前板。 先阅读贴片机的服务手册。
Multipette
► 准备好 Multipette。（见下文）
剂量设备和润滑剂的颜色编码
参阅 :
1.2 准备工作 ...... [ ➙ 11]
注意
不要组合！
仅使用 Combitip （为每种润滑剂进行了专门标记），以免润滑剂混合。
润滑剂的混合 （组合）会影响轴承的有效使用寿命！
颜色 润滑剂 应用
绿色 绿色 Combitip
Isoflex Topas NCA 5051
星型轴
黑色 黑色 Combitip
Klüberalfa DH 3-100
驱动轴承
蓝色 蓝色 Combitip
Lubcon Thermoplex ALN 1001/00 50 毫升
段位器导轨 /Z 轴导轨
黄色 黄色 Combitip
Klüber GEM 1 220 N
支撑滚轮
