小修 贴片机主体的维护工作 执行维护工作 32 预防性维护 SIPLACE SX1/SX2 V2 4.2.3 执行维护工作 4.2.3.1 检查和清洁 / 更换压缩空 气过滤器 （如果需要） 4.2.3.2 清洁 / 更换贴片头排气过 滤器 注意 在检查或更换压缩空气过滤器之 前，需要切断空气供 给！ ► 打开气动系统的保护罩 (1) 。 ► 将压缩空气供给的操纵杆 (2) 推回， 直到其位于水平 位置为止。 ► 所有压力计的值必须设为…
小修
耗材、备件和易损件、工具 贴片机主体的维护工作
预防性维护 SIPLACE SX1/SX2 V2 31
4.2 贴片机主体的维护工作
4.2.1 耗材、备件和易损件、工具
▪ 无纺布 [03082092-xx]
▪ 弱碱性清洁剂 （如果需要）
▪ 过滤器元件 40 µm [03003717-xx]
▪ 过滤器元件 5 µm [03050213-xx]
▪ ESD 腕带 [00320279-xx]
▪ DIN A4 纸张
▪ 气压减震器 08/19 175N （如果需要）[03057763-xx]
▪ 保护罩风扇类型，如果需要 4414 FNN [03056479-xx] 或
风扇保护罩，一个部件 [03094598-xx]
▪ 适用于 GCU 的风扇 （如果需要）[03060954-xx]
▪ 贴片机的服务手册
4.2.2 准备步骤
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 11] 章节中的说明执
行操作。
► 断开贴片头的压缩空气供给。
小修
贴片机主体的维护工作 执行维护工作
32 预防性维护 SIPLACE SX1/SX2 V2
4.2.3 执行维护工作
4.2.3.1 检查和清洁 / 更换压缩空气过滤器 （如果需要）
4.2.3.2 清洁 / 更换贴片头排气过滤器
注意
在检查或更换压缩空气过滤器之前，需要切断空气供
给！

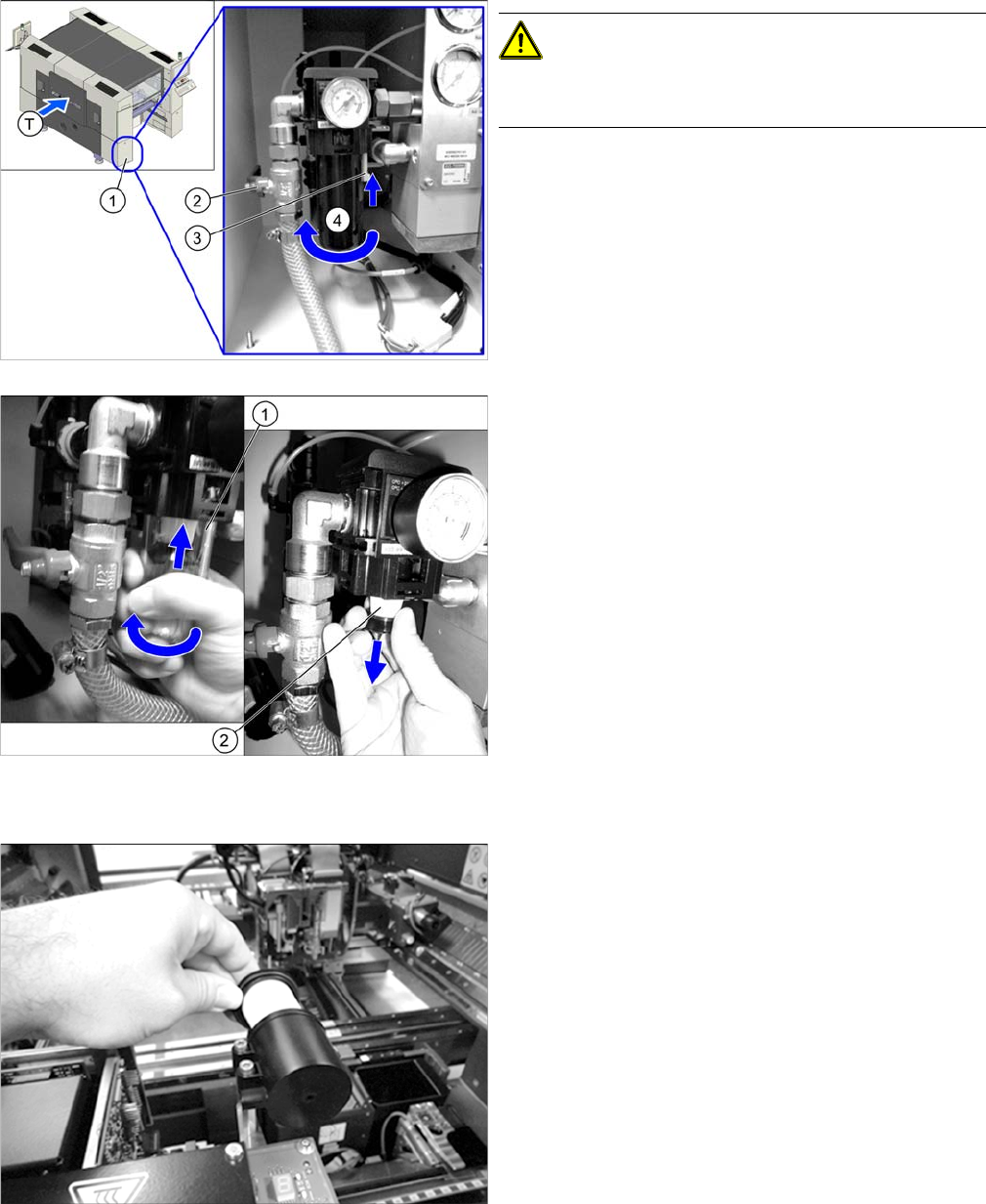

► 打开气动系统的保护罩 (1) 。
► 将压缩空气供给的操纵杆 (2) 推回，直到其位于水平
位置为止。
► 所有压力计的值必须设为零。
► 将黑色保护帽上的黄色锁定装置 (3) 上推。拧开保护
帽。
► 向上按玻璃管 (1)，拧下它。
► 通过螺钉，从下面拧紧过滤器 (2)。拧下它。
► 取下压缩空气维护装置上的过滤器，检查上面是否有
脏物。
► 如果很脏，则更换过滤器。（过滤器元件 5 µm
[03050213-xx]）
► 以相反的顺序按照上述说明执行安装操作。
► 拧下贴片头排气过滤器。 用压缩空气装置清洁过滤
器，或者更换过滤器 （如果很脏）。 ( 过滤器元件
40 μm [03003717-xx])
小修
执行维护工作 贴片机主体的维护工作
预防性维护 SIPLACE SX1/SX2 V2 33
4.2.3.3 清洁保护罩
4.2.3.4 清洁保护罩上的气压减震器
注意
ESD 涂层
► 选择保护罩的清洁剂时必须特别注意，不得损坏保护罩上的 ESD 涂层。切勿使用酸性或强
碱性清洁剂，不要使用任何酮、硅酯、 芳香物族化合物、卤化异紫蒽酮、酰卤化物或类似
产品。
► 在您清洁保护罩时只可轻压，以免损坏 ESD 涂层。
► 检查保护罩是否变脏。

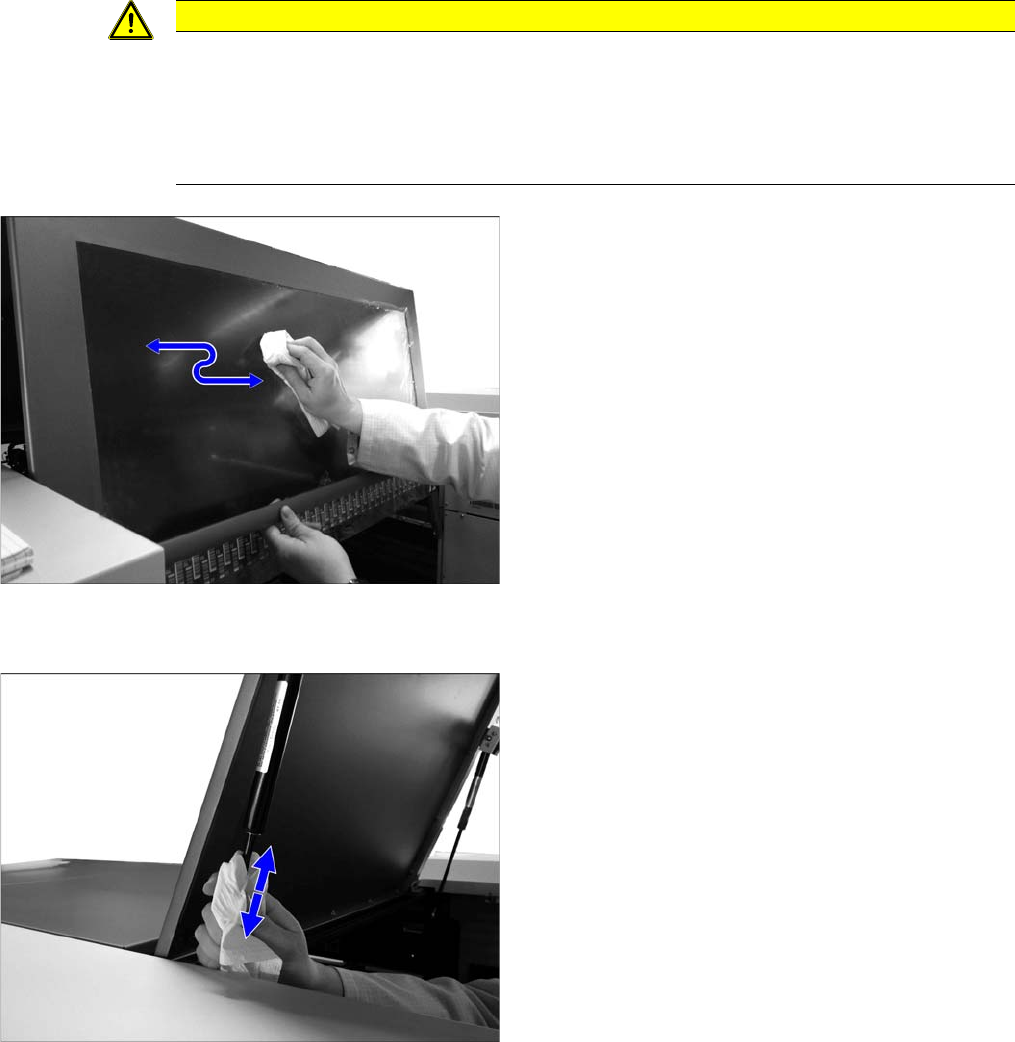

► 用干无纺布进行清洁 （如有必要）
► 如果保护罩很脏，用无纺布和少量的中性或弱碱性清
洁剂进行清洁处理。
► 清洁之后，使用干净水擦拭。
► 打开保护罩。
► 用无纺布擦拭气压减震器的滑动表面。活塞上不应看
到任何油滴： 否则请更换气压减震器 （气体弹簧 08/
19 175N [03057763-xx]）。有关拆除和安装的详细信
息，请阅读各自贴片机的服务手册。
► 关闭贴片机安全保护盖。
