小修
光学系统的维护工作 耗材、备件和易损件、工具
38 预防性维护 SIPLACE SX1/SX2 V2
4.4 光学系统的维护工作
4.4.1 耗材、备件和易损件、工具
▪ 超细纤维布 （用于擦拭光学组件）
▪ ESD 腕带 [00320279-xx]
▪ 棉手套 [00359087-xx]
4.4.2 准备步骤
► 卸载料车，并将其移出贴片机。
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 11] 章节中的说明执
行操作。
4.4.3 执行维护工作
4.4.3.1 清洁 IC 照相机和 FC 照相机
► 关闭贴片机。
提示
IC、FC 照相机
对于 IC （33 型）和 FC 照相机 （25 型）来说，此清洁程序是相同的。
注意
有划伤手指的危险
镜子的边缘有可能划伤手指。
► 佩戴棉手套可以保护双手，使其避免接触边缘。棉手套也需要进行有效清洗 （避免粘上指
纹！）。
注意
确保电子元件不带电！

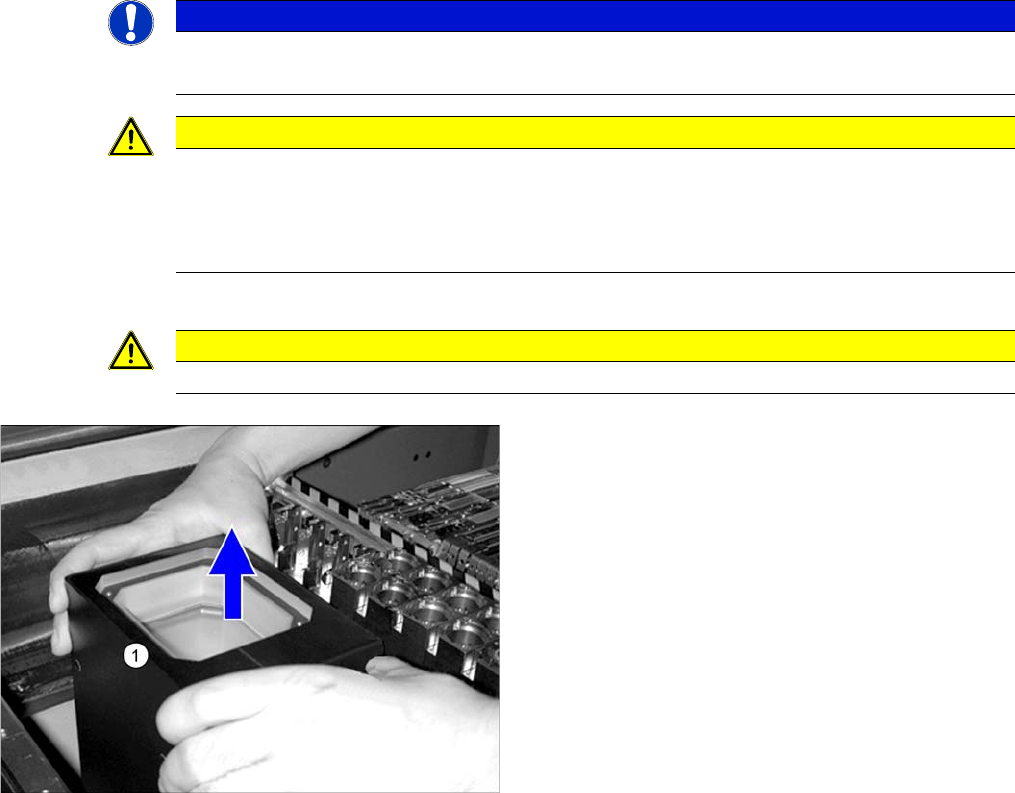

► 小心地向上提起 IC 照相机的上面部分 (1) 并关闭。
小修
执行维护工作 光学系统的维护工作
预防性维护 SIPLACE SX1/SX2 V2 39
4.4.3.2 清洁静态 3D 传感器组件
4.4.3.3 清洁 PCB 条形码扫描仪

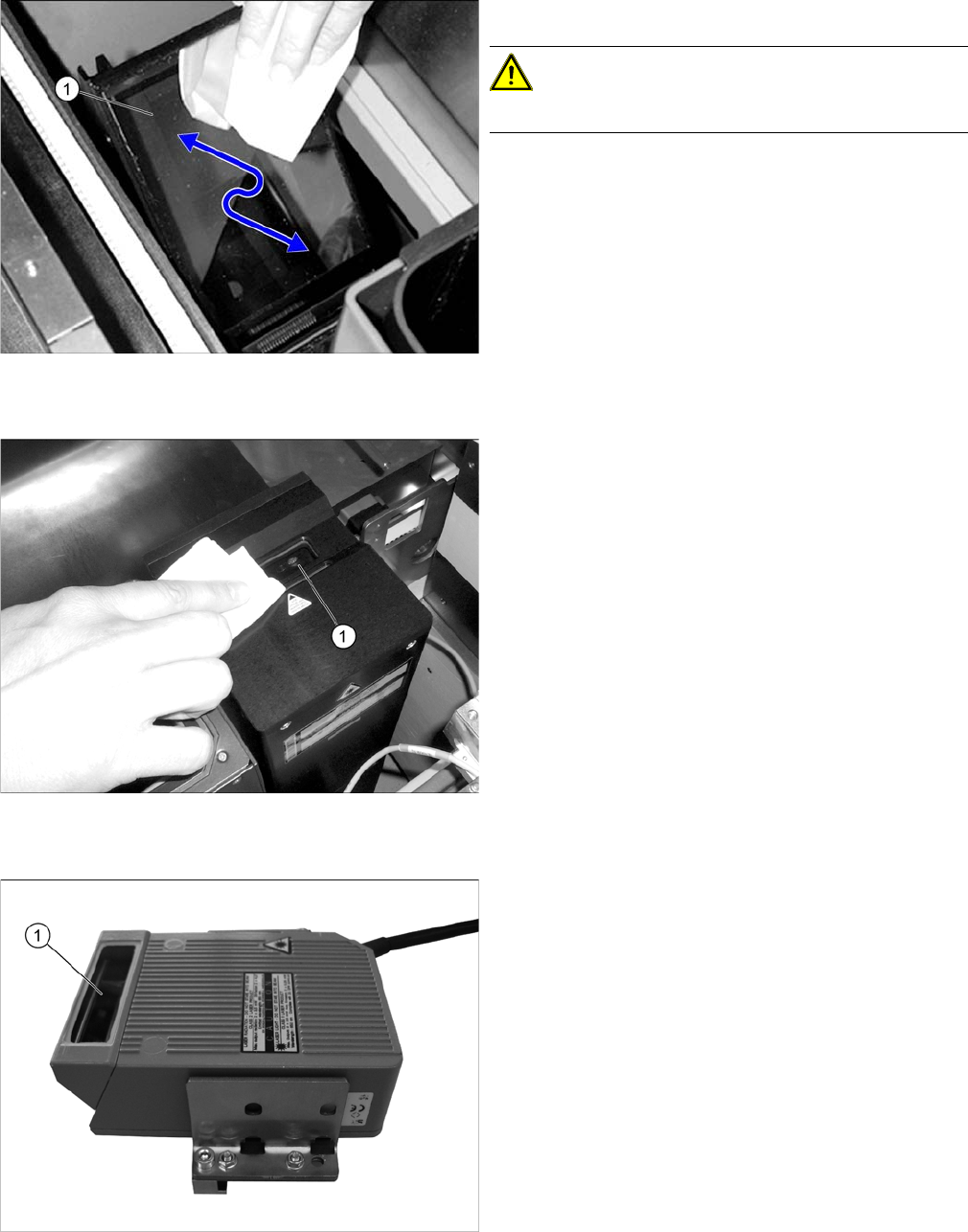

► 用超细纤维布清洁倾斜的玻璃 (1)。
注意
切勿使用任何清洁剂！
► 重新安装照相机的上面部分。
在插入照相机的上面部分时，确保其平稳地位于下面
部分上，而且无法移动。
► 对所有的 IC 照相机和 FC 照相机重复执行这些步骤。
► 用超细纤维布清洁 3D 传感器组件镜头 (1)。
► 用超细纤维布清洁 PCB 条形码扫描仪的镜头 (1)。
小修
悬臂的维护工作 耗材、备件和易损件、工具
40 预防性维护 SIPLACE SX1/SX2 V2
4.5 悬臂的维护工作
4.5.1 耗材、备件和易损件、工具
▪ 无纺布 [03082092-xx]
▪ SIPLACE 擦布 [00315253-xx]
▪乙醇
异丙醇 – 可使用 IPA 作为替代品。
▪ 橡胶防护手套 [00372972-xx]
▪ 棉手套 [00359087-xx]
▪ 适用于 Y 轴松配轴承的润滑系统 [03079145-xx]
▪ 成套六角套筒扳手
▪ 17 号两头扳手
▪ ESD 腕带 [00320279-xx]
4.5.2 准备步骤
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 11] 章节中的说明执
行操作。
4.5.3 执行维护工作
参阅 :
1.1.6 有关悬臂的安全说明 [ ➙ 9]
1.1.2 有关强磁场使用的安全说明 [ ➙ 8]
4.5.3.1 清洁 Y 轴光栅标尺
注意
通常使用软布和最小的压力清洁光栅标尺。
如果光栅标尺很脏，会导致计数错误，从而导致贴片机
停止运行。

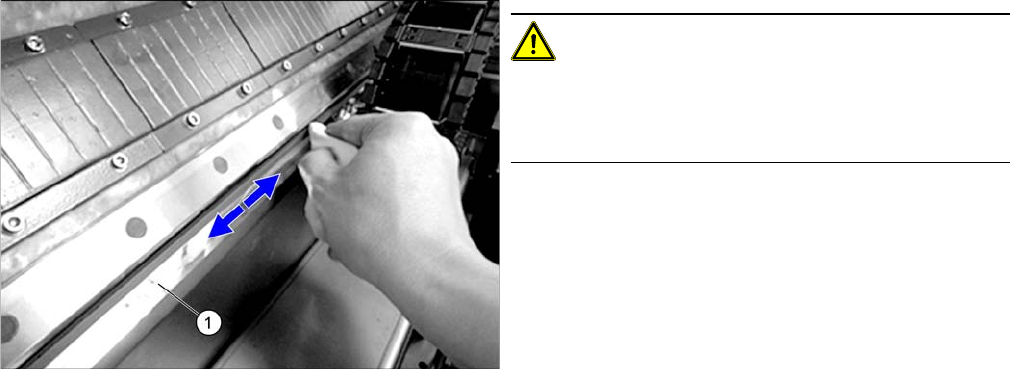

► 用浸有乙醇的无纺布清洁 Y 轴的增量光栅标尺 (1)。
