大修 C&P20A 贴片头的维护工作 最后的工作 104 预防性维护 SIPLACE SX1/SX2 V2 5.6.6 最后的工作 粘上维护标签 安装贴片头 ► 将贴片头装回悬臂上。 先阅读贴片机的服务手册。 ► 取下元件传感器的保护软管。 ► 开启贴片机上的主开关。 ► 校准贴片头，最好使用 FHE 功能。 先阅读贴片机的服 务手册。 ► 仅适用于 SW704 和更高型号： 重 新设置相应组件的维护周期计数器 。 ► 清除贴片…
大修
执行维护工作 C&P20A 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 103
5.6.5.8 清洁 Z 轴
► 拆除 Z 轴上的盖板 (1)。 拧 下 (2) 和 (3) 处的螺钉。 小
心取下盖板。
先阅读贴片机的服务手册。
注意
注意不要损坏元件传感器棱镜。
► 使用 Bernstein 镊子 （[00377393
-
xx] 或
[00377394
-
xx]，新手组合包中提供）取走 Z 轴处堆
积的所有元件。 要特别注意磁铁 (1) 四周的区域。
注意
小心不要损坏元件传感器棱镜 (2) 或 Flexprint (3)。
► 装上盖板 (1)。 拧上并 “ 手工拧紧 ” (2) 处的螺钉，并用
130 Ncm 的扭力拧紧 (3) 处的螺钉。
先阅读贴片机的服务手册。
大修
C&P20A 贴片头的维护工作 最后的工作
104 预防性维护 SIPLACE SX1/SX2 V2
5.6.6 最后的工作

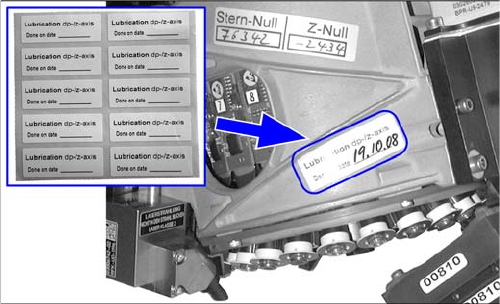

粘上维护标签
安装贴片头
► 将贴片头装回悬臂上。 先阅读贴片机的服务手册。
► 取下元件传感器的保护软管。
► 开启贴片机上的主开关。
► 校准贴片头，最好使用 FHE 功能。 先阅读贴片机的服务手册。
► 仅适用于 SW704 和更高型号：重新设置相应组件的维护周期计数器。
► 清除贴片头中仍然存在的标签。
► 清除所有粘性残留物，清洁相关区域。
► 贴上标签并输入数据和计数 （如有必要），具体输入
什么内容取决于您确定维护间隔时间的方式。
大修
耗材、备件和易损件、工具 真空泵的维护任务
预防性维护 SIPLACE SX1/SX2 V2 105
5.7 真空泵的维护任务
5.7.1 耗材、备件和易损件、工具
▪ 叉形板手 SW36 [03090043-xx]
▪ 对于真空泵 DLM 的真空发生器：
真空吸嘴 D=1.5，真空泵反工 [03003156-xx]
注意
该真空吸嘴与压缩空气操作时 DLM 贴片头中的真空吸嘴不同。
▪ 如果需要，吸尘器 F10 [03070370-xx]
▪ 如果需要，过滤器插件 [03077677-xx]
▪ 如果需要，滑动座 [03077679
-
xx]
▪ 真空泵 SX1/SX2 [00196614-xx] 的装置说明
5.7.2 准备步骤
► 关闭贴片机并进行固定，避免未经授权的重新激活。遵循 "1.2 准备工作 ......" [ ➙ 11] 章节中的说明执
行操作。
► 断开贴片头的压缩空气供给。
► 取出真空泵，执行维护工作。 另请阅读 “ 真空泵 SX1/
SX2 [00196614-xx] 的装置说明 ”。
注意
拆除期间注意不要损坏电缆！
注意
真空泵的前板只用橡胶缓冲装置固定。
注意不要损坏该橡胶缓冲装置。
务必从真空泵套或过滤器上提起真空泵，不要从前板上
提起。
