小修 传送导轨的维护工作 最后的工作 48 预防性维护 SIPLACE SX1/SX2 V2 清洁双传送导轨基本载体的夹 紧面 移动边缘并重复此步骤 ► 现在将所有传送导轨边缘移到传送导轨 的另一侧。 ► 现在对传送导轨的另一侧执行上述清洁 和维护步骤。 4.6.4 最后的工作 ► 如果改变了传送导轨宽度，可启动贴片 机并将传送导轨宽度重置为原始值 。 ► 如果拧松了夹持器，请恢复夹持功能。 按照相反顺序执行上述各 操作，恢复夹持功能。…
小修
执行维护工作 传送导轨的维护工作
预防性维护 SIPLACE SX1/SX2 V2 47

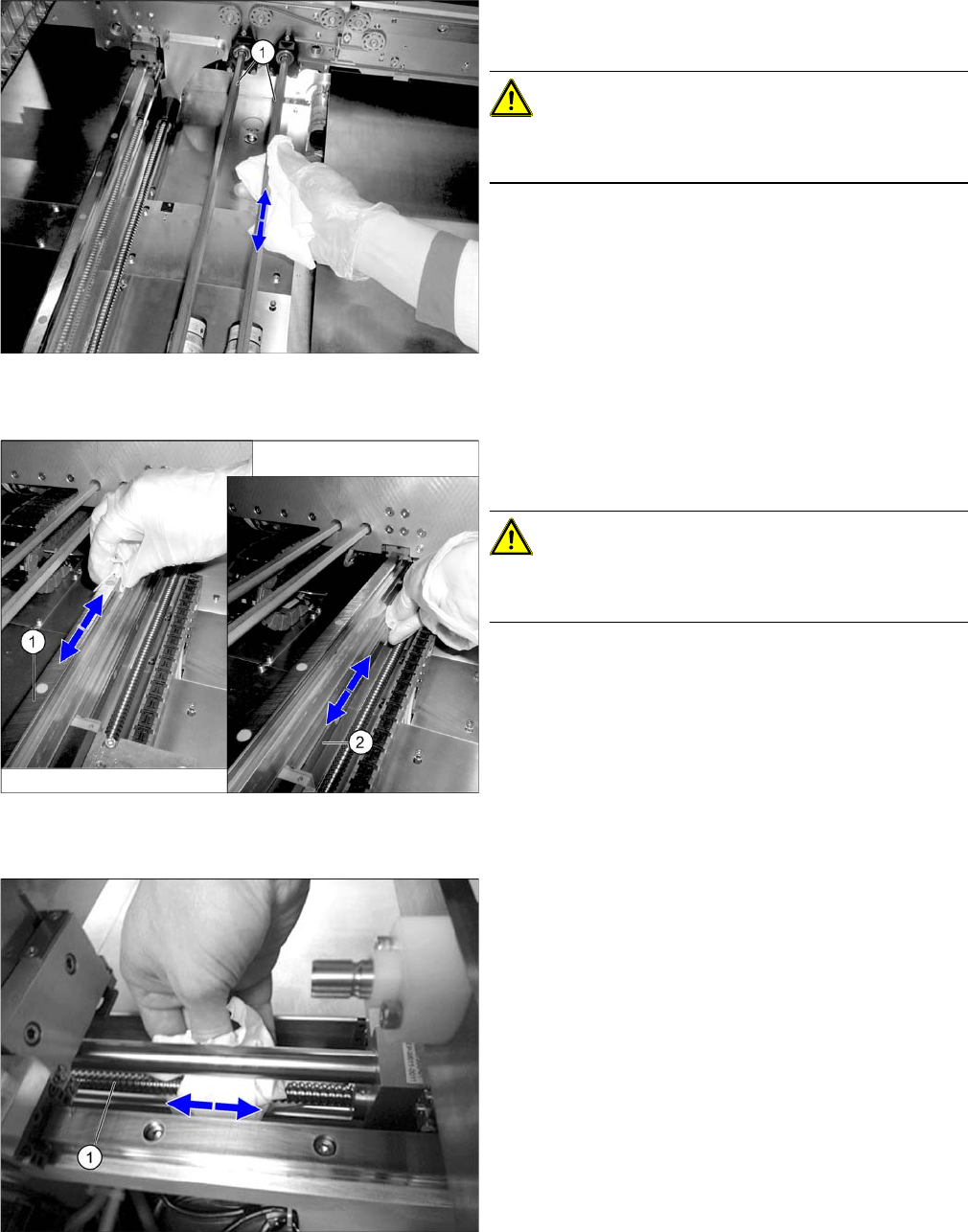

清洁和维护六角轴
清洁和维护线性导轨
清洁和维护循环滚珠螺纹
► 在无纺布上抹上 Teflon 油并用它清洁传送导轨中的六
角轴 (1)。
注意
切勿在机器内部将 Teflon 油抹到布上。 在可能的情况下
要远离机器完成该操作。
► 对传送导轨中的所有六角轴重复执行此步骤。
► 在无纺布上抹上 Teflon 油并用它清洁上部线性导轨
(1) 和侧面 (2) 的所有滑动面。
注意
切勿在机器内部将 Teflon 油抹到布上。 在可能的情况下
要远离机器完成该操作。
► 对传送导轨中的所有线性导轨重复执行此步骤。
► 用 SIPLACE 擦布，沿着螺纹清洁和维护循环滚珠螺
杆 (1)。
► 对传送导轨中的所有滚珠螺纹重复执行此步骤。
小修
传送导轨的维护工作 最后的工作
48 预防性维护 SIPLACE SX1/SX2 V2
清洁双传送导轨基本载体的夹紧面
移动边缘并重复此步骤
► 现在将所有传送导轨边缘移到传送导轨的另一侧。
► 现在对传送导轨的另一侧执行上述清洁和维护步骤。
4.6.4 最后的工作
► 如果改变了传送导轨宽度，可启动贴片机并将传送导轨宽度重置为原始值。
► 如果拧松了夹持器，请恢复夹持功能。 按照相反顺序执行上述各操作，恢复夹持功能。另外，还要
遵循下面的说明：
提示
单传送导轨
单传送导轨的夹紧面 / 夹紧装置不需要进行清洁处理。

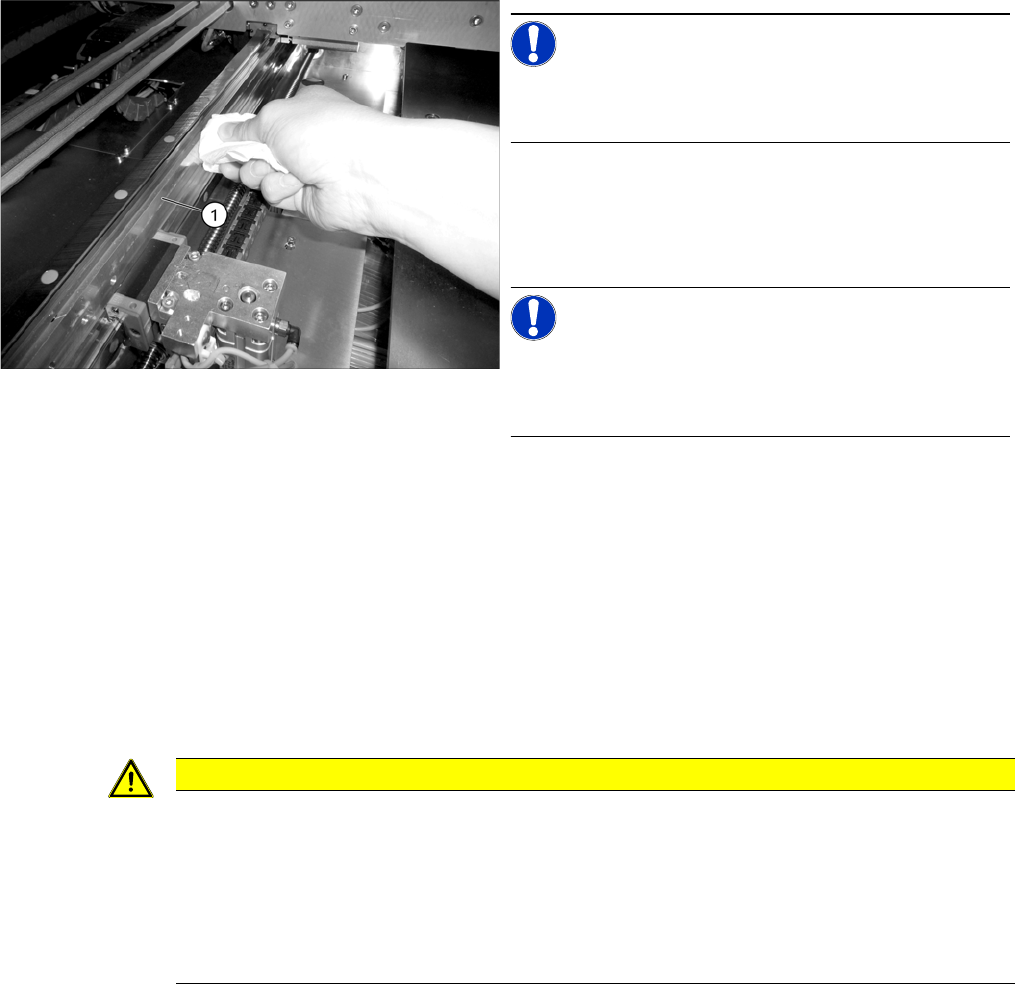

► 用无纺布和乙醇清除侧夹紧面 (1) 上的脏物。
► 对传送导轨中的所有夹紧面重复执行此步骤。
► 对传送导轨中的所有夹紧面重复执行此步骤。
提示
宽度调整附近的夹紧面可能很难触及。 在此情况下，小
心地拉动宽度调整的皮带来移动该装置，这样就可接触
夹紧面区域并进行清洁。
注意
恢复夹持功能
恢复夹持功能时，请遵循以下要点：
► 确保传送导轨边缘再次平行对齐。 可能需要将其完全推到一侧来检查。
► 使用印制电路板测试是否平行。 该印制电路板必须均匀地通过整个传送导轨。
► 接通贴片机后，确保传送导轨边缘都回到其原始位置。 可执行完整的回参考点进行检查。
（再次启动贴片机时会自动执行该操作。）
小修
耗材、备件和易损件、工具 吸嘴的维护工作
预防性维护 SIPLACE SX1/SX2 V2 49
4.7 吸嘴的维护工作
4.7.1 耗材、备件和易损件、工具
▪ SIPLACE 建议您使用以下
BANDELIN electronic (http://www.bandelin.com) 超声波设备和配件：
– 超声波设备 SONOREX SUPER RK 510 [ 订购编号 Bandelin： 327]
– 夹篮 K 10 [ 订购编号 Bandelin： 359]
– 夹篮 （一对）的手柄调整 GV 10 [ 订购编号 Bandelin： 092]
– 盖子 D 510 [ 订购编号 Bandelin： 3008]
▪ SIPLACE 建议您使用以下
ZESTRON (http://www.zestron.com) 清洁剂：
– VIGON SC 200
– 备选：蒸馏水
▪ 压缩空气
▪ 20xx、28xx、10xx 或 12xx 型吸嘴 （取决于配置）
▪ 10xx、12xx、20xx 或 28xx 型陶瓷吸嘴 （取决于配置）
▪ 20xx 型吸嘴盘 （如果需要）[03066107-xx] （取决于配置）
▪ 吸嘴盘组件 C&P20 （如果需要）[03016831-xx] （取决于配置）
▪ ESD 腕带 [00320279-xx]
▪ 适用于 10xx/20xx 长吸嘴的长导板 [03066508-02] （适用于 C&P20A 和 CPP）或
短导板 [03029178-xx] （适用于 DLM）
▪ 针对陶瓷吸嘴类型 20xx/ 长导板 [03076627-xx] 的清洁盒 （适用于 CPP）或
针对陶瓷吸嘴类型 10xx/ 长导板 [03055736-xx] 的清洁盒 （适用于 C&P20A）或
针对陶瓷吸嘴类型 9xx [03003183-xx] 的清洁盒 （适用于 DLM）
针对陶瓷吸嘴类型 30xx [03087685-xx] 的清洁盒 （适用于 DLM）
▪ 10xx 型墨盒架 [03071700-xx]( 适用于 C&P20A 和 CPP），如果需要
▪ Dm 8 型塑料刷 [00325866-xx]

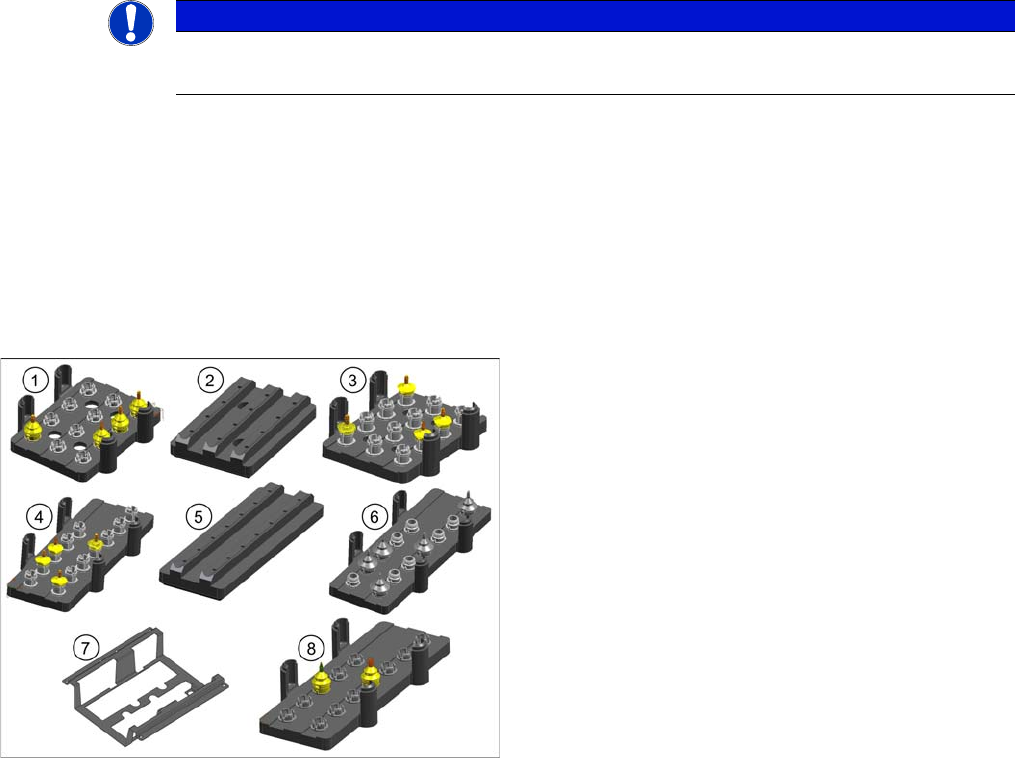

4.7.2 吸嘴盘 - 概述
提示
陶瓷吸嘴
针对 CPP 使用陶瓷吸嘴时，需要功能状态为 02 的 “10xx/20xx 长导板 ”[03066508]。
1. 9xx 型清洁盒 [03003183-xx]
2. 清洁盒 DLM [03029178
-
xx] 导板
3. 10xx 型清洁盒 [03038368-xx]
4. 10xx 长导板型清洁盒 [03055736
-
xx]
5. 10xx/20xx 长导板型清洁盒 [03066508
-
xx]
6. 20xx 长导板型清洁盒 [03076627
-
xx]
7. 10xx 型墨盒架 [03071700-xx]
8. 30xx 型清洁盒 [03087685-xx]
