大修
贴片机主体的维护工作 耗材、备件和易损件、工具
62 预防性维护 SIPLACE SX1/SX2 V2
5.2 贴片机主体的维护工作
5.2.1 耗材、备件和易损件、工具
▪ 成套六角套筒扳手
▪ 气压减震器 08/19 175N [03057763-xx]
▪ ESD 腕带 [00320279-xx]
▪ 如有必要，保护罩开关 [03055263-xx]
▪ 贴片机的服务手册
5.2.2 执行维护工作
5.2.2.1 检查 / 更换保护罩上的气压减震器
► 打开安全保护罩。

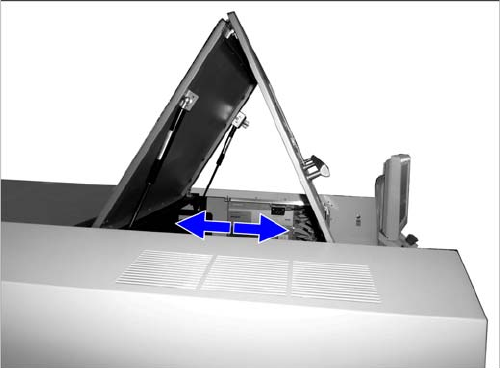

► 将保护罩朝您的方向水平推动约 30 cm，然后放开。
如果保护罩不能完全打开，请更换气压减震器。
有关拆除和安装的详细信息，请阅读各自贴片机的服
务手册。
► 沿垂直方向将保护罩推到顶部和底部之间的位置，然
后放开。
无需任何帮助，保护罩即可到位。如果自行关闭，请
更换气压减震器。
有关拆除和安装的详细信息，请阅读各自贴片机的服
务手册。
► 关闭保护罩。
► 对所有保护罩重复执行这些步骤。
大修
执行维护工作 贴片机主体的维护工作
预防性维护 SIPLACE SX1/SX2 V2 63
5.2.2.2 检查安全部件
► 确保贴片系统已打开且操作系统已启动。
► 确保已设置贴片机上的搣控制部件攠。您可以从此主要故障指示器中了解此信息。
► 按下 “ 启动 ” 按钮。
保护罩开关
料车的安全开关
► 打开保护罩。其他保护罩必须关闭。
► 控制装置必须立即关闭。通过排除压缩空气，您将清
楚地听到这些。
► 沿着 X 轴和 Y 轴方向移动悬臂。如果控制装置没有关
闭，或者悬臂不能轻松地移动，则保护罩开关 (1) 可
能存在故障。在这种情况下，请更换保护罩开关。有
关拆除和安装的详细信息，请阅读各自贴片机的服务
手册。
► 检查保护罩开关是否损坏。如果有所损坏，则更换新
的保护罩开关。有关拆除和安装的详细信息，请阅读
各自贴片机的服务手册。
► 检查开关是否清洁、轻松地移入开关装置。如果不是
这样，请根据相互的位置对准开关和保护罩开关。
► 对所有保护罩开关重复执行这些步骤。
► 检查料车的安全开关 (1)：
卸下料车。控制面板上应立即显示消息。如果未显示
此消息，请与您的 SIPLACE 服务小组联系。
► 对所有料位重复执行此程序。
大修
贴片机主体的维护工作 执行维护工作
64 预防性维护 SIPLACE SX1/SX2 V2
缓冲器上的安全开关
监控抛料仓
提示
只有第 2 部分和第 4 部分的缓冲器装有安全开关。
► 检查第 2 部分缓冲器的安全开关：
拧松保护罩 (2) 的两个紧固螺钉 (2)，将此开关旋到一
侧。
拧松缓冲器 (3) 的紧固螺钉 (4)，然后卸下缓冲器。控
制面板上应立即显示消息。如果未显示此消息，请与
您的 SIPLACE 服务小组联系。
► 重新安装缓冲器，关闭保护罩，并通过两个紧固螺钉
将其紧固到位。
► 对第 4 部分的缓冲器重复执行此程序。
► 拆卸吸嘴抛料仓 (1)。控制面板上应立即显示消息。
提示
监控吸嘴抛料仓是可选的。
如果未显示任何消息，请检查您的系统上是否安装了此
选件。
如果您的系统上安装了此选件，但没有显示任何消息，
请与您当地的 SIPLACE 服务小组联系。
► 重新插入吸嘴抛料仓。
► 拆卸吸嘴抛料仓 (2)。控制面板上应立即显示消息。
提示
监控元件抛料仓是可选的。
如果未显示任何消息，请检查您的系统上是否安装了此
选件。
如果您的系统上安装了此选件，但没有显示任何消息，
请与您当地的 SIPLACE 服务小组联系。
► 重新插入元件抛料仓。
► 对所有抛料仓重复执行此程序。
