大修
C&P20A 贴片头的维护工作 C&P20 贴片头与 C&P20A 贴片头之间的区别
88 预防性维护 SIPLACE SX1/SX2 V2
5.6 C&P20A 贴片头的维护工作
5.6.1 C&P20 贴片头与 C&P20A 贴片头之间的区别
应用
只有 C&P20A 贴片头可在 SIPLACE SX/DX 贴片机中使用。
X 系列贴片机可以使用 C&P20 贴片头和 C&P20A 贴片头。
判别标准
注意
不要混淆 C&P20A 贴片头和 C&P20 贴片头，因为两者需要进行不同的维护！
任何差别都会明确指出。除非另有说明，否则，所有的参考资料都同样适用于 C&P20A 贴片头
和 C&P20 贴片头。
SX/DX 系列 X 系列
C&P20 不可以 是
C&P20A 是是
类型
C&P20A 贴片头的保护罩上拥有标明贴片头类型的标
签 (1)。
C&P20 贴片头则没有这种标签。
Z 轴线性导轨
C&P20A 贴片头的 Z 轴马达标有蓝点 (1)。
▪ 适用于 C&P20 贴片头的 Z 轴驱动装置组件
[03005155-xx]
▪ 适用于 C&P20A 贴片头的 Z 轴驱动装置组件
[03058631-xx]
大修
耗材、备件和易损件、工具 C&P20A 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 89
5.6.2 耗材、备件和易损件、工具
▪ CPx 贴片头和双贴片头维护的新手组合包 [03071171-03]
▪ 通用的贴片头安装架 [03056231-xx]
▪ 成套 Allen 扳手 [00376492-xx]
▪ 开口爪扳手，10 毫米
▪ 刷子 （不带润滑脂和溶剂）
▪ 无纺布 [03082092-xx]
▪光学布/镜头布
▪ 保持电路组件 （如有必要）[03005123-xx]
▪ 如果需要，适用于 C&P20 贴片头的消声器 [03043707-xx] 或
对于真空泵操作： 密封盘 [03046345-xx] 和 O 形环 [03046346-xx] (DIN3771
-
42x2
-
N
-
NBR70)，用于
“ 反射环装置 C&P20”
▪ 第二个 Multipette （如有必要）[00386154-xx]
▪ 脱脂棉签 [00352931-xx]
▪ 防静电镊子，Bernstein 5-192 型 [00377393-xx] 或
防静电镊子，Bernstein 5195 型 [00377394-xx]
▪ 贴片机的服务手册
▪ 用户手册 “ 适用于过滤器盘的装配 / 拆卸工具，C&P20A”(00195378-xx)。
您将在 “CPx 贴片头和双贴片头维护的新手组合包 ” 中找到执行 CPP、C&P20(A) 和双贴片头维护工作
所需的全部重要工具和耗材 [03071171-03]。

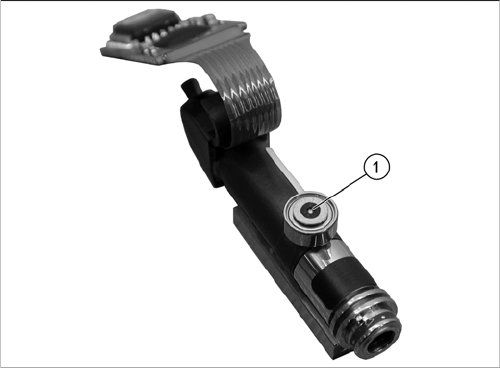

驱动轴承
驱动轴承 (1) 拥有不同的部件号：
▪ 适用于 C&P20 贴片头的 DP 驱动轴承 [03005109-xx]
▪ 适用于 C&P20A 贴片头 （02 版以后）的 DP 驱动轴
承 [03058627-xx]
大修
C&P20A 贴片头的维护工作 准备步骤
90 预防性维护 SIPLACE SX1/SX2 V2
5.6.3 准备步骤
装配贴片头座
► 装配贴片头座。阅读贴片头座手册 （德语和英语：[00196371-xx]）。
► 将装配底座的 ESD 接头与工作场所处的 ESD 接头连接起来。
真空检测
► 将符合当前配置的吸嘴放入吸嘴交换器中。
► 在执行维护工作之前，执行真空测试。使用校准吸嘴 2057 进行此操作。如果在某些段位器中出现了
真空值不符合规定的现象，请在维护工作期间密切注意。记下出现问题的段位器数目，以供将来参
考。
取出贴片头
► 拆卸贴片头并将其从贴片机中取出。 先阅读贴片机的服务手册。
► 将贴片头安装到贴片头座上。
注意
ESD 规定！
► 始终遵守用户手册中的 ESD 规定。
► 将保护软管 (1) 安装到元件传感器上。
提示
快速的贴片头更换
► 如有可能，使用 FHE 功能。这样一来，您就可以在随后的安装期间进行简单的校准。
