大修
C&P20A 贴片头的维护工作 执行维护工作
96 预防性维护 SIPLACE SX1/SX2 V2
► 移动 Z 轴马达处的段位器，直至末端停止位置。 确保驱动轴位于夹爪的中心位置。
► 为每个导向槽再涂覆 2 微升的润滑剂，然后再将段位器再移动 5 次左右。 必须为每个导向槽涂覆总
计
4 微升的润滑剂。
► 再次上移 Z 轴。
► 确保驱动轴位于夹爪的中心位置。
► 将星型轴旋转到下一个段位器。
► 对所有段位器重复执行此维护工作。
► 将取出的吸嘴安装到位。
5.6.5.3 为 Z 轴线性导轨涂抹润滑油
► 执行此维护工作时，使用蓝色 Combitip 与 Thermoplex ALN 1001/00。
► 将 Multipette 设为 4 µl。
► 将 Z 轴马达上的段位器手动移动到到达末端停止位
置，然后返回，这样操作 5 次左右。
► 通过马达将 Z 轴保留在顶部位置。
► 为轨道的外部导向槽涂覆 4
微升的润滑剂。确保涂覆吸嘴位于料车附近。
大修
执行维护工作 C&P20A 贴片头的维护工作
预防性维护 SIPLACE SX1/SX2 V2 97
► 取出 Z 轴与驱动装置之间的黑色橡胶软管。
5.6.5.4 检查 / 更换过滤器盘
检查
► 移动 Z 轴到其底部位置。
► 为轨道的内部和外部导向槽涂覆 4 微升的润滑剂，并
将 Z 轴手动移入和移出 5 次左右。
► 再为轨道的内部和外部导向槽涂覆 4 微升的润滑剂，
并将 Z 轴再次手动移入和移出 5 次左右。
注意
Remove rubber hose
如果橡胶软管未取出，贴片头将发生碰撞！
提示
Check correct function
通过检查软件中的容量值，检查过滤器盘和真空分配器是否正常工作。
► 检查过滤器盘是否变脏或损坏。
► 更换损坏的过滤器磁盘。
大修
C&P20A 贴片头的维护工作 执行维护工作
98 预防性维护 SIPLACE SX1/SX2 V2
更换过滤器盘
提示
更换过滤器盘
► 在更换过滤器盘之前，请阅读 “ 用户手册，适用于过滤器盘的装配 / 拆卸工具，C&P20A”
（部件号：00195378-xx）。

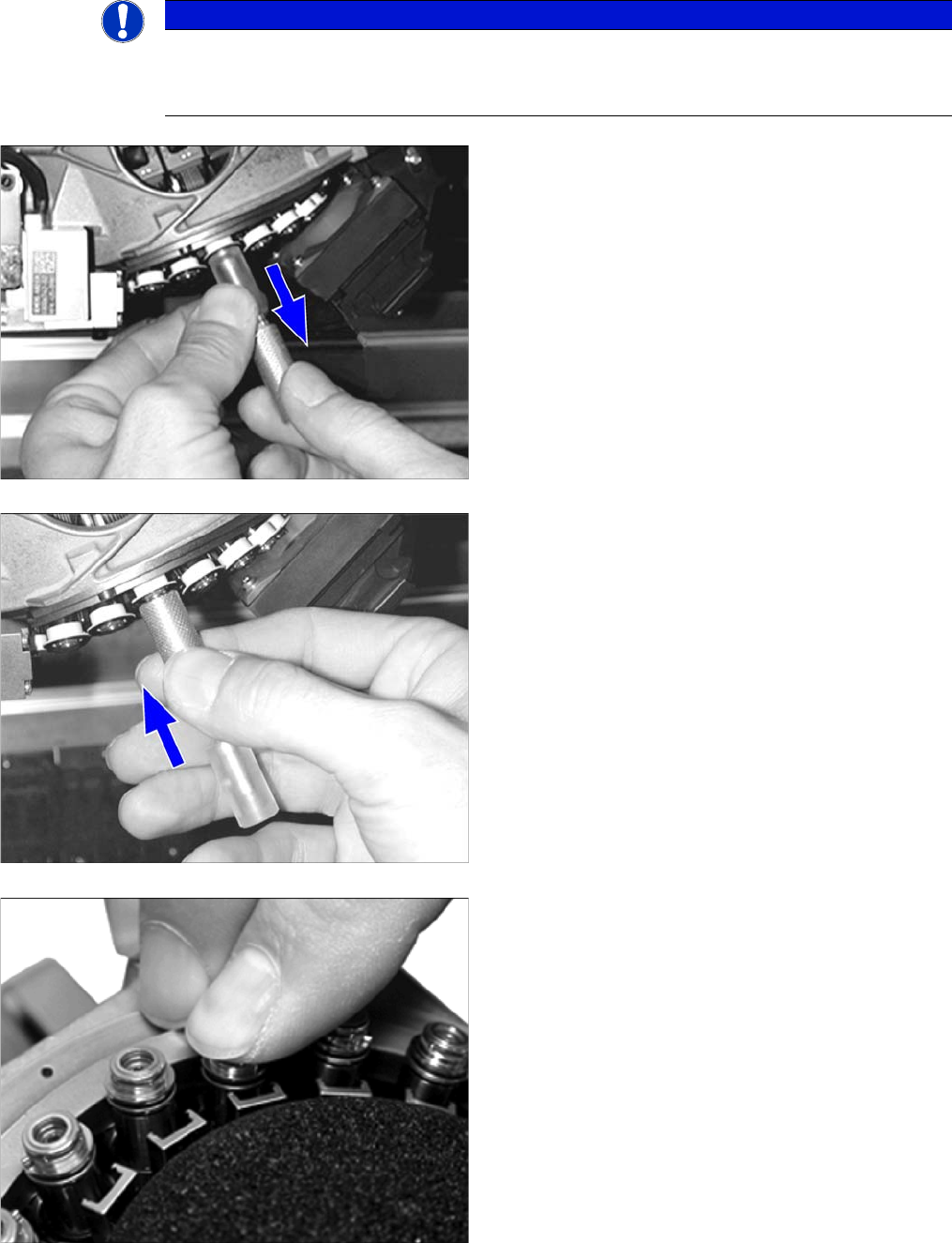

► 使用“适用于过滤器盘的装配/拆卸工具”，从贴片头的
20 个段位器中拆除过滤器盘。
► 使用插入和提取工具将新过滤器盘放在各个段位器
上。 过滤器盘必须发出响声并啮合到位。
► 检查过滤器盘的安装是否正确无误。 过滤器盘必须笔
直地安装到 DP 驱动装置上。
