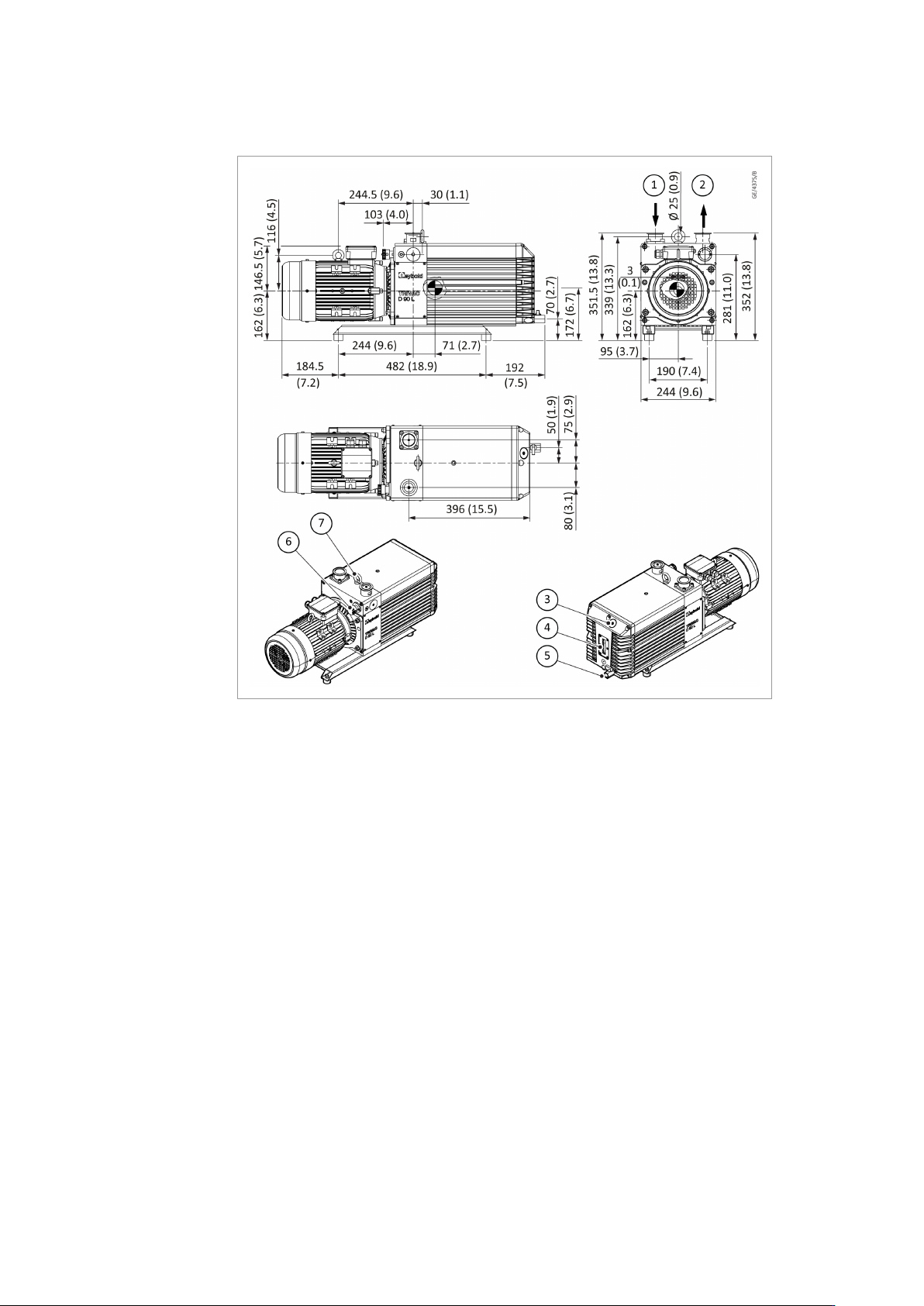

图 3. 尺寸图纸 - TRIV AC D 63 L 所有尺寸都以 mm (in) 为单位表示。 1. 进气口 2. 排气口 3. 注油塞 4. 油视窗 5. 放油阀，带内螺纹 G1/2" 6. 起重吊环 * 7. 气镇 * 适用于带电机的改型 300956027_011_A1 - © Leybold 15 技术参数
4 技术参数
4.1
尺寸图纸

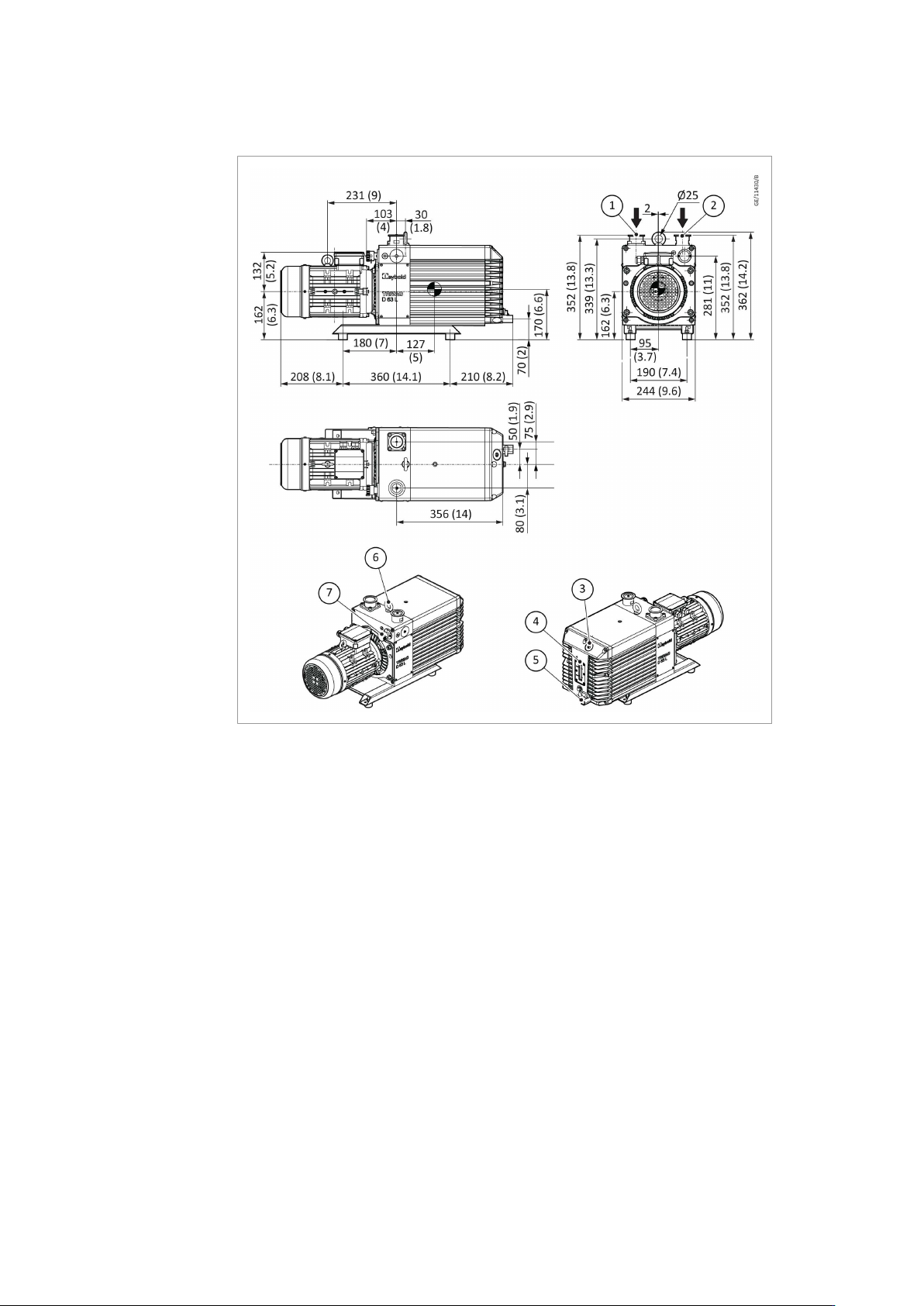

图 2. 尺寸图纸 - TRIVAC D 40 L
所有尺寸都以
mm (in)
为单位表示。
1.
进气口
2.
排气口
3.
注油塞
4.
油视窗
5.
放油阀，带内螺纹
G1/2"
6.
起重吊环
*
7.
气镇
*
适用于带电机的改型
14 300956027_011_A1 - © Leybold
技术参数
图 3. 尺寸图纸 - TRIVAC D 63 L
所有尺寸都以
mm (in)
为单位表示。
1.
进气口
2.
排气口
3.
注油塞
4.
油视窗
5.
放油阀，带内螺纹
G1/2"
6.
起重吊环
*
7.
气镇
*
适用于带电机的改型
300956027_011_A1 - © Leybold 15
技术参数
图 4. 尺寸图纸 - TRIVAC D 90 L
所有尺寸都以
mm (in)
为单位表示。
1.
进气口
2.
排气口
3.
注油塞
4.
油视窗
5.
放油阀，带内螺纹
G1/2" 6.
气镇
7.
起重吊环
*
*
适用于带电机的改型
