10 配件表 16. 配件部件描述产品号排气油雾过滤器 40 m³/h 1019040A20 排气油雾过滤器 60-90 m³/h 1019090A20 KF16 接头的永久性 GB 套件 A35924545 带 NW16 的电磁阀 GB 套件 A35924546 罗茨适配器 1019040A60 使用我们提供的配件可确保泵的稳定性。安装任何其配附件将由用户负责确保泵的稳定性。如果使用了罗茨泵直接联轴器，请务必检查由于罗茨泵…

原因油箱端盖密封垫损坏或套管破裂

补救措施更换油箱端盖密封垫或更换油箱端盖。

原因轴封处漏油

补救措施更换轴封。

原因排气口堵塞或过压阀上的 Loctite 螺纹胶失效

补救措施清理排气管路或给阀重新涂抹 Loctite 螺纹胶。

原因塞密封件失效或未充分拧紧

补救措施更换塞密封件或拧紧塞。

300956027_011_A1 - © Leybold 61

故障分析

10 配件

表 16. 配件

部件描述

产品号

排气油雾过滤器 40 m³/h 1019040A20

排气油雾过滤器 60-90 m³/h

1019090A20

KF16 接头的永久性 GB 套件 A35924545

带 NW16 的电磁阀 GB 套件 A35924546

罗茨适配器 1019040A60

使用我们提供的配件可确保泵的稳定性。安装任何其配附件将由用户负责确保泵的

稳定性。

如果使用了罗茨泵直接联轴器，请务必检查由于罗茨泵压缩导致的气体温度。

10.1 油雾过滤器

使用气镇或气体处理能力非常高时，排气油雾过滤器可以分离并收集泵排

出的气体中的油雾。排气油雾过滤器可收集油雾，在 0.3 μm 处的效率超过

99.97%。

部件描述

产品号

排气油雾过滤器 60-90 m³/h 1019090A20

两种排气油雾过滤器都配有回油附件套件，用于连续将收集的油返回到泵

油箱。当排放气体不会污染泵油时，建议使用回油套件。

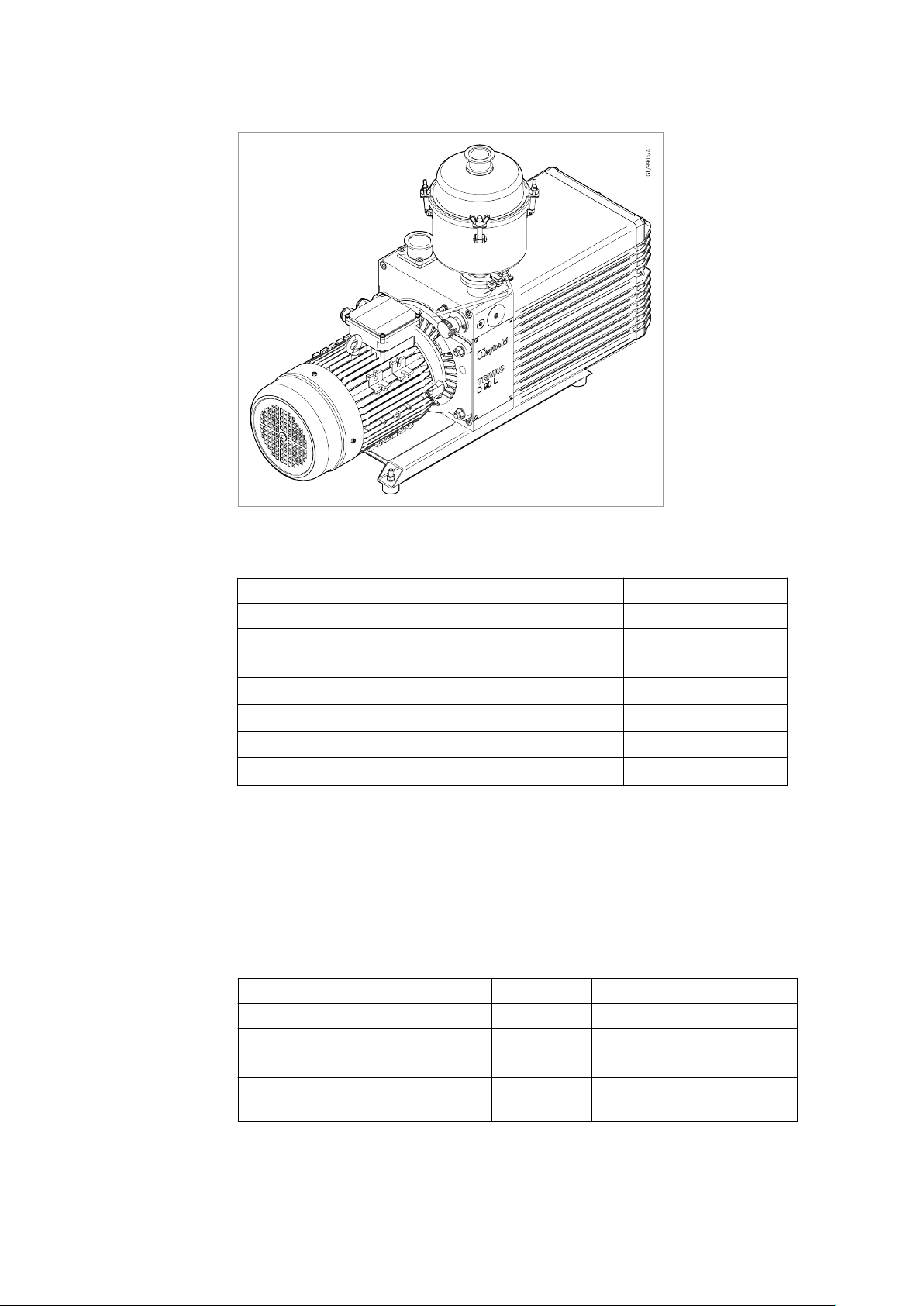

排气油雾过滤器

请参见

图：排气油雾过滤器。

排气油雾过滤器主体采用碳钢制成，带有静电粉末涂层。滤芯由玻璃纤维

制成。

泵的排放气体进入过滤器的入口，然后通过滤芯中心。

滤芯用于分离和收集油雾。收集的油液排放到油雾过滤器的底部。然后，

排放的无油气体通过油雾过滤器排气口排出。

排放油雾过滤器配有一个放油塞，可以排出油雾过滤器中收集的油。弹簧

式泄压阀可防止过滤器堵塞时泵内和排放油雾过滤器内形成危险压力。

62 300956027_011_A1 - © Leybold

配件

10.1.1 技术参数

表 17. 技术参数

项目

规格

尺寸 (mm) 210.5 x 187 x 236

质量 (kg) 2.7

进气口接头 KF40

排气口接头 KF40

过滤材料玻璃纤维

额定流量 (m³/hr) 90

连接回油套件时的极限压力

9 x 10

-3

mbar

10.1.2

安装

拆开包装并检查

检查您的包装是否包含

表：物品清单中列出的物品。如果缺少任何物品，

请在三天内以书面形式通知您的供应商。

如果不立即使用附件，请将其放回保护性包装中。将附件存放在清洁干燥

的地方，避免直接受热和阳光直射。

表 18. 交付范围

材料名称

数量类型/规格

油雾过滤器 1 -

连接至油雾过滤器的回油套件接头 1 G1/4" – Ø 4 mm ID

连接至泵的回油套件接头 1 G1/8" – Ø 4 mm ID

管道 1

1000 mm，ID 4 mm，OD

6 mm

垂直安装油雾过滤器（默认）

1. 清洁泵排气口周围区域。
